申请日2018.02.28
公开(公告)日2018.07.27
IPC分类号C02F9/02
摘要
本发明提供了一种节能型家用污水处理器，涉及污水处理领域。节能型家用污水处理器包括：污水沉淀池，其下端设置有污水进口，污水进口上方设置有用于过滤颗粒的过滤网，过滤网用来过滤固体杂质和一些漂浮物。初级过滤器设置于污水沉淀池内部，初级过滤器的上端设置有进水口，初级过滤器的下端设置有出水口。污水处理离心机，与初级过滤器的出水口相连;蓄水箱，连接于污水处理离心机的出水口处，储存经污水处理离心机处理后的污水。消毒器，位于蓄水箱内，对蓄水箱中的污水进行消毒。抽水泵，其进口通过配管连接于蓄水箱内。蓄电池，与太阳能面板相连，蓄电池为污水处理离心机和抽水泵提供电量。
权利要求书
1.一种节能型家用污水处理器，其特征在于，包括：
污水沉淀池，其下端设置有污水进口，所述污水进口上方设置有用于过滤颗粒的过滤网;
初级过滤器，设置于所述污水沉淀池内部，所述初级过滤器的上端设置有进水口，所述初级过滤器的下端设置有出水口;
污水处理离心机，与所述初级过滤器的出水口相连;
蓄水箱，连接于所述污水处理离心机的出水口处，储存经所述污水处理离心机处理后的污水;
消毒器，位于所述蓄水箱内，对所述蓄水箱中的污水进行消毒;
抽水泵，其进口通过配管连接于所述蓄水箱内;
蓄电池，与太阳能面板相连，所述蓄电池为所述污水处理离心机和所述抽水泵提供电量。
2.根据权利要求1所述的家用污水处理器，其特征在于，所述抽水泵与所述蓄水箱之间设有加热装置。
3.根据权利要求2所述的家用污水处理器，其特征在于，所述污水沉淀池底部设有排污阀。
4.根据权利要求3所述的家用污水处理器，其特征在于，所述污水沉淀池的上方设有污水溢出口。
5.根据权利要求4所述的家用污水处理器，其特征在于，所述污水溢出口与厨房排水管相连通。
6.根据权利要求5所述的家用污水处理器，其特征在于，所述蓄水箱设有水质检测装置，对水质进行监测。
7.根据权利要求6所述的家用污水处理器，其特征在于，所述蓄水箱设有净水溢出口。
8.根据权利要求7所述的家用污水处理器，其特征在于，所述净水溢出口与所述厨房排水管相连通。
9.根据权利要求8所述的家用污水处理器，其特征在于，所述蓄水箱与家用座便器供水管道连通。
说明书
一种节能型家用污水处理器
技术领域
本发明涉及家用污水处理领域，特别是涉及一种节能型家用污水处理器。
背景技术
水是生命之源，自然界所具有生命的物体生存都离不开水，但是随着气候的变化，地下水位日益下降，人类可以用的淡水资源越来越少。。我国是世界上水资源最为匮乏的国家之一，但是目前国民的整体节水意识较差，能够普遍推广应用的水处理设备较少，生活用水常常直接排放，水资源的总体利用效率较低，目前我国主要是通过污水处理厂进行集中化的污水处理，污染程度较小的生活污水和严重污染的工业污水常常混合到一起，不仅增加了污水处理的难度与成本，同时也降低了污水处理后的可回收利用能力。
所以，如何较为有效的节能减排以及节省水资源是我们所要倾力解决的复杂社会问题。
发明内容
本发明的一个目的是要提供一种家用污水处理器，提高水资源利用率。
特别地，本发明提供了一种节能型家用污水处理器，包括：
污水沉淀池，其下端设置有污水进口，所述污水进口上方设置有用于过滤颗粒的过滤网;
初级过滤器，设置于所述污水沉淀池内部，所述初级过滤器的上端设置有进水口，所述初级过滤器的下端设置有出水口;
污水处理离心机，与所述初级过滤器的出水口相连;
蓄水箱，连接于所述污水处理离心机的出水口处，储存经所述污水处理离心机处理后的污水;
消毒器，位于所述蓄水箱内，对所述蓄水箱中的污水进行消毒;
抽水泵，其进口通过配管连接于所述蓄水箱内;
蓄电池，与太阳能面板相连，所述蓄电池为所述污水处理离心机和所述抽水泵提供电量。
进一步地，所述抽水泵与所述蓄水箱之间设有加热装置。
进一步地，所述污水沉淀池底部设有排污阀。
进一步地，所述污水沉淀池的上方设有污水溢出口。
进一步地，所述污水溢出口与厨房排水管相连通。
进一步地，所述蓄水箱设有水质检测装置，对水质进行监测。
进一步地，所述蓄水箱设有净水溢出口。
进一步地，所述净水溢出口与所述厨房排水管相连通。
进一步地，所述蓄水箱与家用座便器供水管道连通。
本发明的家用污水处理器，由于采用太阳能面板对与电池进行充电，节省能源。此外，家用污水处理器对污水进行双重过滤，初步净化后可满足清洁用水，设计合理;当对水质量要求高时，通过污水处理离心机进行进一步的处理。

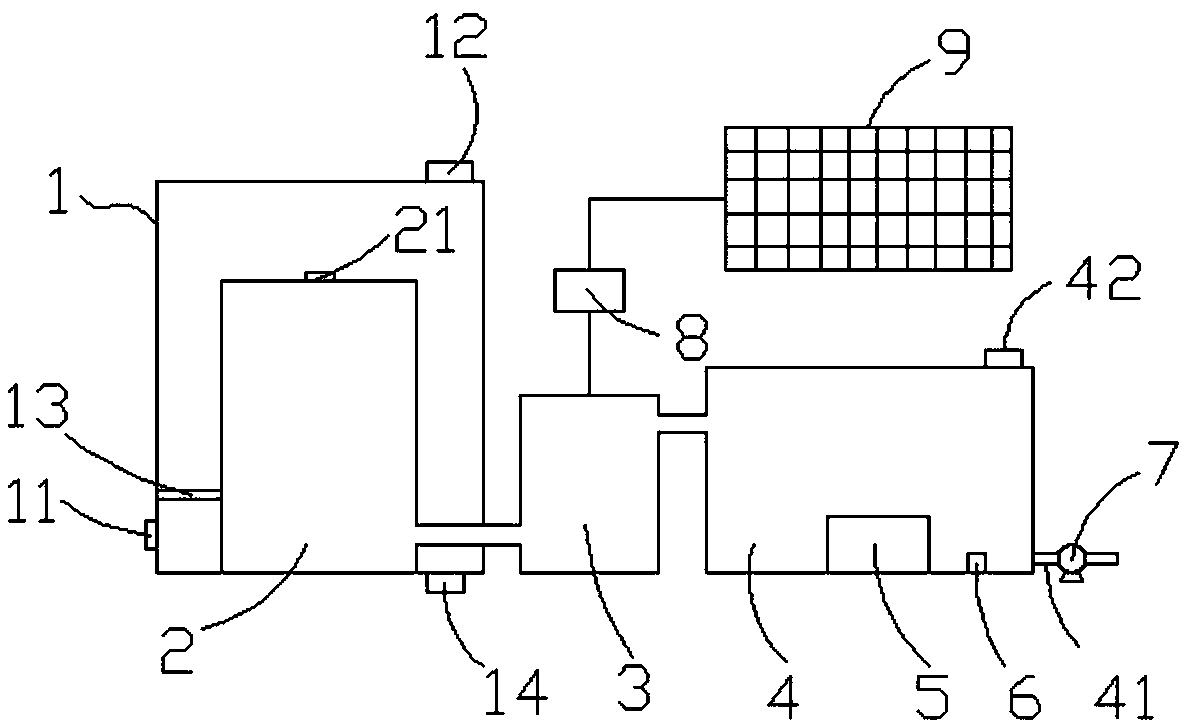

根据下文结合附图对本发明具体实施例的详细描述，本领域技术人员将会更加明了本发明的上述以及其他目的、优点和特征。
