申请日2001.07.02
公开(公告)日2002.04.10
IPC分类号C02F1/48
摘要
一种电子水处理器电极棒,固定座上设有绝缘体,绝缘体中设有金属棒,金属棒上设有导线与高压发生器相连接,金属棒的纵截面为锯齿状,由于金属棒的纵截面为锯齿状,曲率半径小,电荷密度大,电场强度大,制造简单,造价低廉,适用于电子水处理器。
権利要求書
1、一种电子水处理器电极棒，固定座上设有绝缘体，绝缘体中设有金属棒， 金属棒上设有导线与高压发生器相连接，其特征在于：金属棒的纵截面为锯齿状。
2、根据权利要求1所述的电子水处理器电极棒，其特征在于：所说的金属 棒外径上设有凸突螺旋线。
3、根据权利要求1所述的电子水处理器电极棒，其特征在于：所说的金属 棒外径上匀布环形凸突。
说明书
电子水处理器电极棒
本实用新型涉及水处理装置，详细讲是一种电子水处理器电极棒。
我们知道，现有的电子水处理器所使用的电极棒，是在固定座上设有绝缘体， 绝缘体中设有光滑的金属棒，金属棒上设有导线与高压发生器相连接。由于导体 表面电荷与导体表面的曲率半径有关，导体表面的曲率半径越小，电荷密度越大， 电荷密度与电场强度成正比，电荷密度越大，电场强度越大。这种电子水处理器 电极棒，由于金属棒表面光滑，曲率半径大，电荷密度小，电场强度小，提高电 场强度，需要改变高压发生器中的元器件的工作参数，改变高压发生器中的元器 件的工作参数，制造复杂，造价高。
本实用新型的目的，是提供一种制造简单，造价低廉的电子水处理器电极棒。
为达到上述目的，本实用新型采用以下方案来实现：

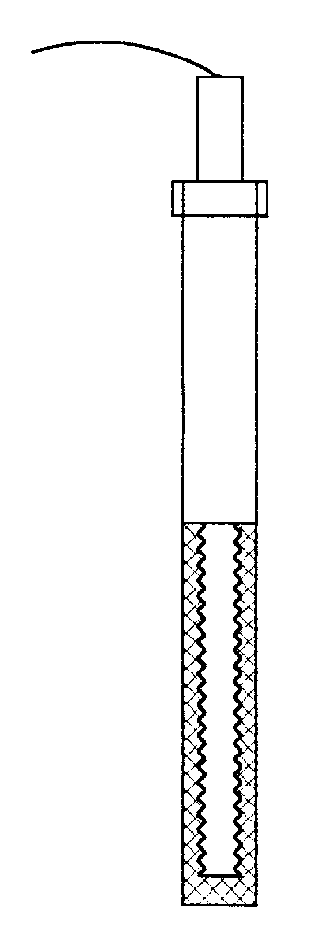

固定座上设有绝缘体，绝缘体中设有金属棒，金属棒上设有导线与高压发生 器相连接，其主要结构特点是，金属棒的纵截面为锯齿状。
本实用新型由于金属棒的纵截面为锯齿状，曲率半径小，电荷密度大，电场 强度大，制造简单，造价低廉。本实用新型适用于电子水处理器。
