申请日2001.07.18
公开(公告)日2002.05.15
IPC分类号C02F3/28
摘要
高效厌氧污水处理装置,一种可广泛用于工业有机废水或生活污水的净化的厌氧处理装置。它含有壳体,壳体上带有污泥出入管、沼气出口管、污水进口管、净水出口管,壳体内除主反应器外,还含有一组以隔板分隔成的且顶部空间连通的串联连接的副反应器,每一副反应器内带有一个能将其空间分隔成向上流室和向下流室的折流板,并且折流板的顶端高于隔板的顶端而其底端与反应器的底内壁之间留有污水折流的间隙,本实用新型的特征是:每一副反应器的底内壁沿污水流动方向作向上倾斜,并且在向上流室的顶部装有填料层。从而解决了现有废水、污水厌氧处理装置中的污水流动有死角、厌氧颗粒污泥不易形成且损耗多、净化效果差且效率低等技术问题。
権利要求書

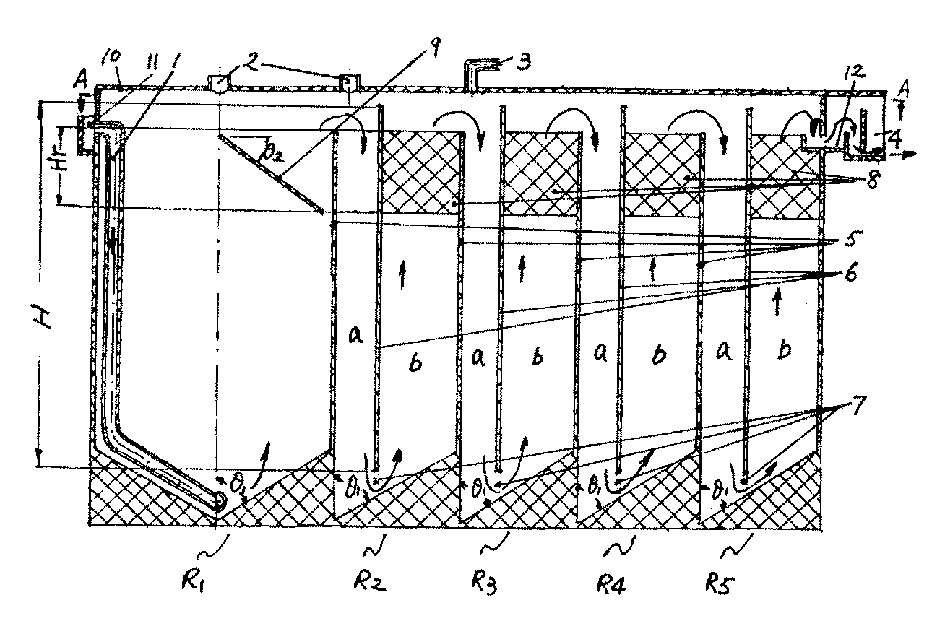

1、一种高效厌氧污水处理装置，它含有壳体(10)，壳体上带有引进接 种污泥或抽出老化污泥的污泥出入管(2)、沼气出口管(3)、污水进口管 (1)、净水出口管(4)，壳体内除主反应器(R1)外，还含有一组以隔板 (5)分隔成的且顶部空间连通的串联连接的副反应器(R2、R3、R4、R5)， 每一副反应器内带有一个能将其空间分隔成向上流室(b)和向下流室(a) 的折流板(6)，并且折流板(6)的顶端高于隔板(5)的顶端而其底端与 反应器的底内壁之间留有污水折流的间隙(7)，本实用新型的特征是：每 一副反应器的底内壁沿污水流动方向作向上倾斜，并且在向上流室(b)的 顶部装有填料层(8)。
2、根据权利要求1所述的高效厌氧污水处理装置，其特征是：所说的 副反应器底内壁的向上倾斜的倾角(θ1)为55-60°;所说的填料层(8) 的高度(Hr)为折流板(6)的高度(H)的1/5～1/6，填料层(8)的网孔 孔径≥15mm，其中各副反应器的填料层内的网孔孔径大小不等，且沿污水 前进方向其孔径大小依次递减。
3、根据权利要求1或2所述的高效厌氧污水处理装置，其特征是：所 说的污水首先流入的主反应器(R1)的顶部装有沿副反应器所在方向向下 倾斜的挡板(9)，其向下倾斜的倾角(θ2)为38-45°，并且该挡板与主、 副反应器的隔板之间留有流通间隙。
4、根据权利要求1或2所述的高效厌氧污水处理装置，其特征是：所 说的壳体(10)内所含的串联连接的副反应器的数量为2-6个，且各副反 应器的体积相等。
5、根据权利要求3所述的高效厌氧污水处理装置，其特征是：所说的 壳体(10)内所含的串联连接的副反应器的数量为2-6个，且各副反应器 的体积相等。
说明书
高效厌氧污水处理装置
技术领域
本实用新型涉及一种有机废水、污水的厌氧处理装置。它可广泛用于 工业有机废水或生活污水的净化，并获得沼气。
背景技术
中国专利00222715.0提供的“沼气连续装置”还有以下的缺点：1)该 装置对污水流动而言，还存在着不少的污水无法抵达的死角，因此污水同 厌氧污泥接触的机会减少，故厌氧处理的效果差、效率比较低;2)在该装 置中，污水是从污泥底部的侧向流入，因此对污泥的冲击较大、厌氧颗粒 污泥易被污水带走，不利于厌氧颗粒污泥的形成。中国专利96222462.6提 供的“生活污水处理装置”，它的缺点是：1)其空心球充满了池体空间，致 使污水流通的渠道窄小、污水的流动阻力大且容易堵塞;尤其是堵塞后产 生的污水短流，将大大地降低厌氧处理效果;2)活性污泥在该装置内无滞 流空间，故也同样不利于厌氧颗粒污泥的形成和保留。
发明内容
本实用新型要解决的技术问题是：提供一种结构简单合理、工作可靠 的高效厌氧污水处理装置，以使它对污水处理的效果好、效率高且流动阻 力小、厌氧颗粒污泥损耗少等特点。
本实用新型高效厌氧污水处理装置含有壳体，壳体上带有引进接种污 泥或抽出老化污泥的污泥出入管、沼气出口管、污水进口管、净水出口管， 壳体内除主反应器外，还含有一组以隔板分隔成的且顶部空间连通的串联 连接的副反应器，每一副反应器内带有一个能将其空间分隔成向上流室和 向下流室的折流板，并且折流板的顶端高于隔板的顶端而其底端与反应器 的底内壁之间留有污水折流的间隙，本实用新型的特征是：每一副反应器 的底内壁沿污水流动方向作向上倾斜，并且在向上流室的顶部装有填料层。
本实用新型高效厌氧污水处理装置，它的副反应器底内壁向上倾斜的 倾角θ1最好为55-60°、它的填料层高度Hr为折流板高度H的1/5～1/6、 填料层内的网孔孔径不小于15mm，其中各副反应器填料层内的网孔孔径 大小不等，且沿污水前进方向其孔径大小依次递减。
本实用新型高效厌氧污水处理装置，它在污水首先流入的主反应器的 顶部装有沿副反应器所在方向向下倾斜的挡板，其向下倾斜的倾角θ2可为 38-45°，并且该挡板与主、副反应器的隔板之间留有流通间隙。
本实用新型高效厌氧污水处理装置，壳体内所含的串联连接的副反应 器的数量最好为2-6个，且各副反应器的体积相等。
使用本实用新型高效厌氧污水处理装置时，接种污泥从污泥出入管进 入各反应器的底部、污水从污水进口管进入主反应器，此后又靠其自身带 有的水压依次通过隔板顶端溢流入壳体内的与其串联着的第一、第二、…… 副反应器，并且在各副反应器中通过由折流板形成的向下流室内作快速向 下流动、在向上流室内缓慢上升，使污水在整个流动过程中，可与厌氧污 泥反复多次接触、反应，其结果污水被净化且又产生沼气;最后在通过壳 体内的最末的一个副反应器顶部后，从壳体上的净水出口管流出，沼气则 集聚在各反应器顶部的连通空间内，并从壳体顶部的沼气出口管引出。在 整个污水处理过程中，污水可能夹带的厌氧颗粒污泥被填料层截留，既保 持净水的质量、又留存了厌氧颗粒污泥。
本实用新型的有益效果是;1)因壳体内的各反应器的底内壁在污水转 为向上流动时其向上倾斜，从而避免了污水流动的死角，既使污水能最大 限度地与厌氧污泥接触，又可使厌氧颗粒污泥得以形成和保留，所以污水 厌氧处理的效率高、效果好;2)因各反应器底内壁向上倾斜、分布其上的 污泥也向上倾斜，而该倾斜方向与水流方向基本一致，因此污泥易颗粒化， 不易被水带走，厌氧颗粒不会损失，厌氧处理的优良效果得以持续;3)各 副反应器的向上流室顶部的填料层，其高度适中且其内的孔径大小沿污水 前进方向分级变小，故在进一步截留厌氧颗粒、净化水的同时，可不增加 流动阻力、不堵塞通道，有效防止短流现象、保证了污水处理的正常进行 和优良的处理效果。
