申请日2001.07.20
公开(公告)日2002.04.17
IPC分类号C02F1/48
摘要
本实用新型一种污水多级过滤磁化处理装置,它由滚动过滤筛网进行固、液分离,通过导流槽流入沉淀池,进行一次过滤,由污水泵泵入二次过滤罐,经纤维棉球过滤后,进入三次多级磁化器进行磁化处理后,用管道注入清水池,由清水泵进行循环再利用;该装置设两套过滤罐,在清洗排污时交替使用,不影响生产运行;该装置投资少,适合处理多种行业的各种污水,结构简单,应用范围广,净化效果好,除污方便,节约水资源。
権利要求書

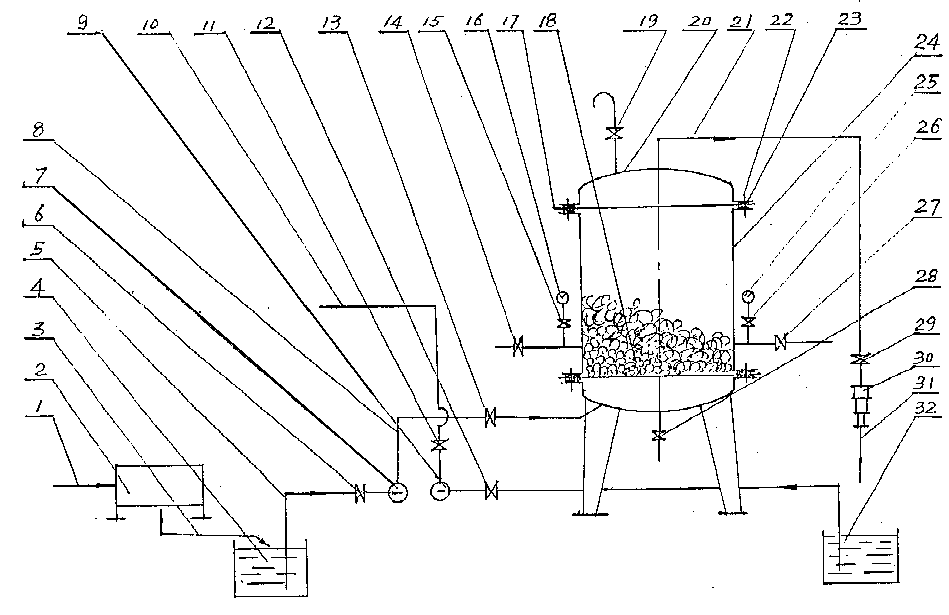

1、一种污水多级过滤磁化处理装置，主要包括：滚动过滤筛网(2)、导流 槽(3)、沉淀池(4)、污水泵(7)、二次过滤罐(24)、(34)多级磁化器(30)、 清水池(32)，清水泵(9)、管道、阀门等组成;其特征在于：由污水进水口(1) 进入滚动过滤筛网(2)，经筛网过滤将固液分离后通过导流槽(3)流入沉淀池 (4)进行沉淀，由污水泵(7)经一次污水管(5)、(8)与阀门(6)、(13)相 连接，泵入二次过滤罐(24)、(34)两套二次过滤罐由管道和阀门(33)、(35)、 (36)、(37)串联控制，在该罐体内的上部和下部装有带小孔的固定支撑板(17)， 在上、下固定撑板(17)的中间装有若干公斤纤维棉球(18)，采用封圈(23) 将上、下封头(20)和固定支撑板(17)，用螺拴(22)与罐体法兰紧固成一体， 在上封头(20)上焊有出水管(21)和排气管及阀门(19)，在下封头上焊有进 水管(8)和排污管及阀门(28)，在罐体的两侧分别焊有进风管及阀门(14) 并在进风管上装有阀门(15)和压力表(16)，另一侧焊有进水管及阀门(27)， 并在进水管上装有阀门(26)和压力表(25)，供清洗排污时使用，二次过滤罐 (24)、(34)的出水管通过阀门(35)、(36)、(29)控制与现有技术磁化器(30) 相连接，通过磁化后由管道(31)注入清水池(32)，由清水泵(9)和阀门(11)、 (12)与回水管道(10)相连接。
说明书
一种污水多级过滤磁化处理装置
本实用新型涉及一种污水多级过滤磁化处理装置，属于污水处理设备。
目前，现有多种污水处理设备，其结构复杂，投资大，效率低，主要有： 模过滤，磁化过滤，微滤，超滤等，但运行一段时间后就出现堵塞现象，污水处理量减少，冲洗困难，污垢无法排除，使用寿命短等弊端。
为了克服上述不足，本实用新型的目的是：提供一种污水多级过滤磁化处 理装置，结构简单，技术性能稳定，磁场强度高，净化效果好，排除污垢方便， 应用范围广，适用于重工业、轻工业、化学工业及农副产品加工业等城市污水 处理，有利于污水循环再利用，节约水资源，该装置使用寿命长，工作效率高， 经处理后的污水达到国家排放标准，保护环境不受污染。
本实用新型主要包括：滚动过滤筛网、导流槽、沉淀池、污水泵、二次过 滤罐、多级磁化器、清水池、清水泵、管道、阀门等组成。产生的污水首先由 入水口进入滚动过滤筛网，经滚动过滤筛网的孔隙将污水中的固、液分离，污 水通过导流槽流入沉淀池，完成第一次过滤;再由污水泵从沉淀池泵入二次过 滤罐，进行第二次过滤，二次过滤罐为圆筒形，在罐体内的上部和下部装有带 小孔的支撑板，在上、下支撑板中间装有若干公斤纤维棉球，用密封圈将上、 下封头和支撑板与罐体法兰用螺栓紧固为一体，在上封头上焊有出水管、排气 管，在下封头上焊有进水管和排污管，在罐体的两侧分别焊有进风管和进水管， 并装有压力表和阀门，二次过滤罐的进水管通过污水泵与沉淀池相连接，出水 管通过阀门进入现有技术的磁化器进行第三次磁化处理，通过磁化处理后的净 水由管道注入清水池，用管道与清水泵和清水池相连接，进行循环再利用。
本实用新型主要优点是：该装置结构简单，技术性能稳定，运行可靠，操 作方便，应用范围广，使用寿命长，制造成本低，经多级过滤后的污水质量既 达到国家排放标准，又可回收再利用，节省水资源，尤其是通过磁化处理，可 杀死污水中的杂菌，防止管道结垢，除臭，设两个二次过滤罐，在冲洗排污时 不影响生产，保证生产正常运行。
