申请日2001.08.02
公开(公告)日2003.03.05
IPC分类号C02F9/04; C02F9/02
摘要
本发明公开了一种灌溉用污水净化回收系统，为提供一种使用方便的灌溉用污水净化回收系统而设计，该系统包括污水收集井、污水净化器、蓄水池;污水收集井与污水净化器之间、污水净化器与蓄水池之间通过管道连接;污水收集井与污水净化器之间的管道上设有水泵，蓄水池内设有电子浮球阀，电子浮球阀的线路与水泵的开关线路连接;蓄水池内放置有水泵，该水泵的出水口伸出蓄水池外。本发明一般设置于城市草坪、绿地旁有地下排污管道的地方，用于灌溉城市草坪、绿地。
権利要求書
1、一种灌溉用污水净化回收系统，其特征在于：包括污 水收集井、污水净化器、蓄水池;污水收集井与污水净化器之 间、污水净化器与蓄水池之间通过管道连接;污水收集井与污 水净化器之间的管道上设有水泵，蓄水池内设有电子浮球阀， 电子浮球阀的线路与水泵的开关线路连接;蓄水池内放置有水 泵，该水泵的出水口伸出蓄水池外。
2、根据权利要求1所述的灌溉用污水净化回收系统，其 特征在于：所述污水净化器包括石英砂过滤器、臭氧发生器、 消毒水箱、活性炭过滤器;石英砂过滤器与消毒水箱之间、消 毒水箱与活性炭过滤器之间通过管道连接，臭氧发生器的臭氧 排放口伸入消毒水箱内;石英砂过滤器的进水口与污水管道连 接在一起。
3、根据权利要求1或2所述的灌溉用污水净化回收系统， 其特征在于：所述污水收集井设置于城市地下排污管道旁，并 通过管道与地下排污管道的污水井连通。
说明书
灌溉用污水净化回收系统
技术领域：
本发明涉及一种污水净化回收系统。
背景技术：
我国是一个水资源比较匮乏的国家，用水缺额较大;在用 水上，一方面城市的生活污水直接排入下水道中白白流走，另 一方面城市草坪、绿地等直接使用生活用水，这都造成了水资 源的浪费;长期以来，我一直在研制能够对城市污水进行净化， 经净化后的水可以用于灌溉的污水净化装置，但没有相关技术 可供参考。
发明内容：
本发明的目的在于提供一种使用方便的灌溉用污水净化回 收系统。

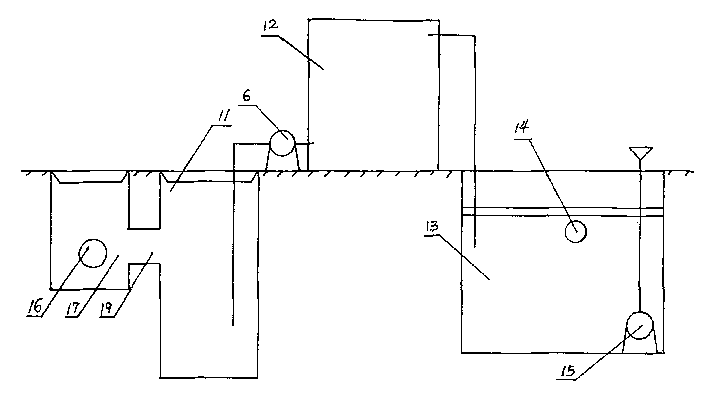

为达到上述目的，本发明采用如下技术方案：该灌溉用污 水净化回收系统包括污水收集井、污水净化器、蓄水池;污水 收集井与污水净化器之间、污水净化器与蓄水池之间通过管道 连接;污水收集井与污水净化器之间的管道上设有水泵，蓄水 池内设有电子浮球阀，电子浮球阀的线路与水泵的开关线路连 接;蓄水池内放置有水泵，该水泵的出水口伸出蓄水池外。
污水在本发明灌溉用污水净化回收系统中的净化过程是这 样的：污水经水泵从污水收集井中提升入污水净化器中，在污 水净化器中污水得到净化，净化后的水经管道流入蓄水池中蓄 存，当蓄水池中的水注满时，电子浮球阀工作，切断水泵的电 源，使污水处理过程停止;当需要灌溉草坪、绿地时，从蓄水 池中抽水即可。本发明灌溉用污水净化回收系统一般设置于城 市草坪、绿地旁有地下排污管道的地方，所以使用起来比较方 便。
