申请日2001.08.07
公开(公告)日2002.08.14
IPC分类号E03C1/12; E03D1/012
摘要
本实用新型涉及一种家庭废水利用装置,特别是一种家庭废水净化处理回收利用装置。目前在国内存在着水资源严重紧缺的状况,尤其是在城市家庭中存在着严重的生活用水短缺和由此引起的污水排放环境污染问题。因此针对上述问题，本实用新型提供了一套适合于家庭使用的废水净化处理回收利用装置,它的使用和推广将会大幅度的减少家庭中生活用水的消耗量和生活废水排放量,为节约宝贵的水资源,缓解“水荒”保护环境及节约能源方面都能取得十分可观的社会效益,经济效益,资源效益和环境效益。该家庭废水净化处理回收利用装置结构简单,节水效率高、维护简便,工艺性、配套性都较好、价格低、外观简洁美观、不占用新的使用空间、易于生产和推广,是一项切实可行的节水、节能、环保型技术产品。
権利要求書
1、一种家庭废水净化处理回收利用装置。其特征在于：
家庭废水净化处理回收利用装置的一级废水净化处理 器(1)和二级废水净化处理器(2)的上面安装有洗涤盆(3) 洗涤盆的下面设有出水口(4)其中设在二级废水净化处理 器上方洗涤盆出水口上装有软管(5)软管通到一级废水净 化处理器中，一、二级废水净化处理器由支架(6)支承。
2、根据权利要求1所说的家庭废水净化处理回收利用 装置的一级废水净化处理器(1)的一侧接有与洗脸盆(7) 联通的废水进水管(8)净化处理器上部设有V型聚水板(9) V型聚水板中间有孔，孔中安装有水漏(10)，水漏下端与直 水管(11)横水管(12)弯头(13)联通，一级废水净化处 理器的另一侧装有溢流—虹吸管(14)与二级废水净化处理 器(2)联通。净化处理器底部为V型体(15)V型体底部 通过弯头(16)与排污—排水管(17)联通。
3、根据权利要求1所说的家庭废水净化处理回收利用 装置的二级废水净化处理器(2)的一侧通过溢流——虹吸 管(14)与一级废水净化处理器(1)联通，另一侧装有投 药、料口(18)和通向坐便器水箱(19)的1号净化水出水 管(20)及通向蹲便器高位水箱(21)的2号净化出水管(22) 在2号净化水出水管(22)中间还联通有水泵(23)回流支 管(24)回流支管回通到二级废水净化处理器中，二级净化 处理器内还装有自来水进水管(25)，自来水进水管上装有 自动浮球控制进水阀(26)和浮球(27)二级废水净化处理 器的底部为V型体(28)V型体底部通过三通(29)与排污 ——排水管(17)联通。
4、根据权利要求1所说的家庭废水净化处理回收利用 装置的排污——排水管(17)通过弯头(16)三通(29)分 别与一、二级废水净水处理器(1)(2)联通，在排污—— 排水管(17)上联通有溢流管(30)承流管(31)阀门(32) 排污——排水管通向低位清洗槽(33)中。
说明书
家庭废水净化处理回收利用装置
本实用新型涉及一种家庭废水净化处理回收利用装置， 属节水、节能、环保类技术领域。
目前在世界范围内都面临着淡水资源严重短缺、环境污 染日益加重的严重局面，而这个问题在我国更是显的尤为突 出。我国人均淡水占有量不足国际平均水平的1/3，而同时 我国又是一个世界上最大的人口大国，近年来国内各地各大 中城市中出现的严重“水荒”问题和因生活污水排放而引发 的环境污染问题已严重影响到了人民群众的切身利益，因此 解决城市居民家庭用水、节水这一涉及到千家万户，关系到 国家重大资源利益，环境利益的问题，已到了刻不容缓的地 步。
但是长期以来因缺乏可靠有效的这类节水装置，因此这 个问题至今来未能得到有效的和根本性的解决。
本实用新型的目的就是为解决上述问题和不足提供的 一种家庭废水净化处理回收利用装置。
实现本实用新型的目的和解决方案方案是该“装置”的 节水、废水净化、回收利用方式与现有的节水装置有着许多 根本性的不同。它具有全新设计的一、二级废水净化处理器 和采用了与洗涤用具合理科学的组合方式，同时还具有自动 排污、排水、给水功能及节水效率高、结构紧凑，不占用新 的使用空间，使用方便、维护简单，外观美观等明显的技术 优势。
该装置的使用将会大幅度的减少家庭生活用水的消耗 量和污水排放量，从而实现了从根源上进行节水、节能、保 护环境的目的。使家庭用水、节水这一困扰广大人民群众的 重大难题从根本上得到解决。
具体实施方式
该家庭废水净化处理回收利用装置由一级废水净化处 理器，二级废水净化处理器和自动排污——排水管系三部分 组成。

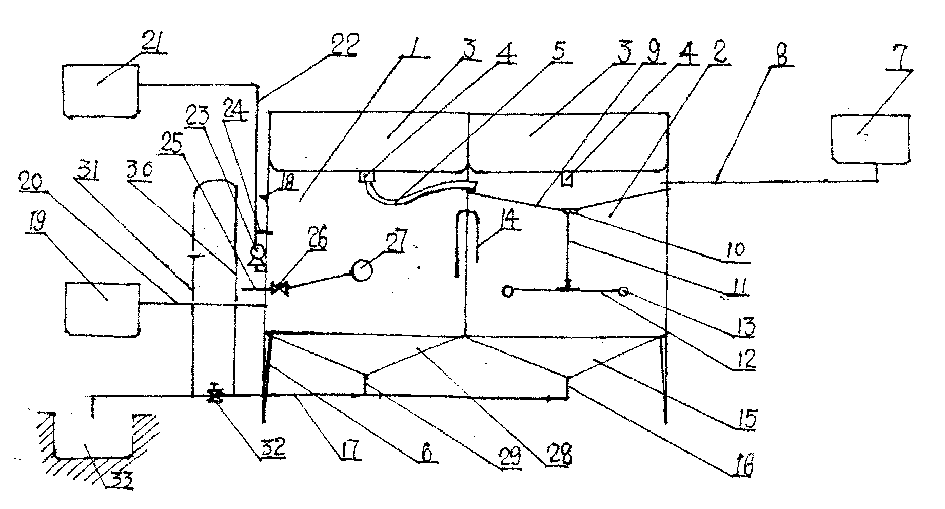

家庭废水净化处理回收利用装置的一级废水净化处理 器(1)和二级废水净化处理器(2)的顶部安装有洗涤盆(3) 洗涤盆下面设有出水口(4)其中设在二级废水净化处理器 上方的洗涤盆(3)的出水口(4)上接有软管(5)软管通 到一级废水净化处理器(1)中，废水净化处理器由支架(6) 支承。
一级废水净化处理器(1)的一侧联通有与洗脸盆(7) 联通的废水进水管(8)一级废水处理器上部设有V型聚水 板(9)V型聚水板中间有孔，孔内安装有水漏(10)水漏下 端与直水管(11)横水管(12)弯头(13)联通。一级废水 净化处理器的另一侧装有溢流——虹吸管(14)与二级废水 净化处理器(2)联通，一级废水净化处理器的底部为V型 体(15)V型体底部通过弯头(16)与排污一排水管(17) 联通。
二级废水净化处理器(2)的一侧通过溢流——虹吸管 (14)与一级废水净化处理器(1)联通，另一侧设有投药、 料口(18)和通向坐便器水箱(19)的1号净化水出水管(20) 及通向蹲便器高位水箱(21)的2号净化水出水管(22)2 号净化水出水管的中间还联通有水泵(23)和回流支管(24) 回流支管回通到二级废水净化处理器中，在二级废水净化处 理器中还装有自来水进水管(25)自来水进水管上装有自动 浮球控制进水阀(26)和浮球(27)二级废水净化处理器的 底部为V型体(28)，V型体底部通过三通(29)与排污— —排水管(17)联通。
排污——排水污管(17)通过弯头(16)三通(29)分 别与一、二级废水净化处理器联通，排污——排水管(17) 上还联通有溢流管(30)承流管(31)阀门(32)排污—— 排水管通向低位清洗槽(33)中。
