申请日2001.08.14
公开(公告)日2002.08.14
IPC分类号E03D1/012; E03C1/12
摘要
本实用新型是一种洗漱污水再利用的装置,废水槽箱储存的废水,由活塞汲筒扬升到马桶水箱或其他废水用水龙头。汲筒的活塞杆与踏板通过一根钢丝绳连接,脚踏出水,抬脚自动复位。结构简单小巧、操作简便。属于节水装置。
権利要求書
1.一种洗漱污水再利用的装置，其特征是：活塞汲筒一端与废水槽箱相 连接，另一端与马桶水箱或其它废水用水龙头相连，废水槽箱分为沉淀槽箱 与储水槽箱，活塞汲筒的活塞与踏板用一根钢丝绳连接。
2.根据权利要求1所述的洗漱污水再利用的装置，其特征是：在沉淀槽 箱顶部有一个污水地漏，污水地漏之上有一层金属网。
3.根据权利要求1所述的洗漱污水再利用的装置，其特征是：沉淀槽箱 与储水槽箱之间的隔断中部有一个引导管。
4.根据权利要求1所述的洗漱污水再利用的装置，其特征是：活塞汲筒 的活塞杆与踏板连接的钢丝绳中间搭在一个滑轮槽内。
5.根据权利要求1所述的洗漱污水再利用的装置，其特征是：汲筒的上 盖有一个压力单向阀。
6.根据权利要求1所述的洗漱污水再利用的装置，其特征是：钢丝绳穿 过弹簧中心系在活塞杆上。
7.根据权利要求1所述的洗漱污水再利用的装置，其特征是：踏板前端 折有一个弯，卡在限位叉中。
说明书
洗漱污水再利用的装置
(一)技术领域
本实用新型涉及一种洗漱污水再利用的装置，属于节水装置。
(二)背景技术
工业废水的处理设施庞大、昂贵，不可能移置家用。截止目前，家庭 废水依然白白流去，再生乏术。现今，不仅水污染，解决水源危机业已成为 全球性的重大课题，节流重于开源。
(三)发明内容
本实用新型的目的是提供一种结构简单小巧、操作简便，以人力将家 庭洗漱污水再利用的装置。

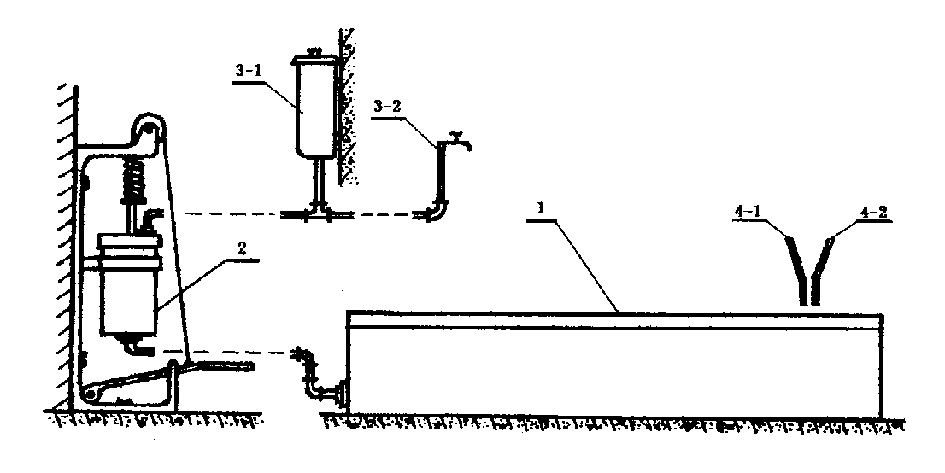

本实用新型的目的是这样实现的，废水槽箱1将各排水管4-1、4-2的污水 汇集其内，出口1-11与活塞汲筒2相连接，由活塞汲筒2将处理过的废水扬升到 马桶水箱3-1或其它废水用水龙头3-2处。如《图1》所示。其特征是：废水槽箱 1-09分为沉淀槽箱1-01与储水槽箱1-05，活塞汲筒2的活塞2-08与踏板2-10用一根 钢丝绳2-02连接。
家庭废水中厨用废水因含渣、油、盐碱及酸量大，处理难度较大，暂 不考虑。只卫生间的洗漱污水(含涮洗拖把的污水)经过处理，再多次用于 冲洗拖把和冲马桶，已节水大半。
