申请日2001.08.22
公开(公告)日2002.08.28
IPC分类号C02F1/48; C02F1/44
摘要

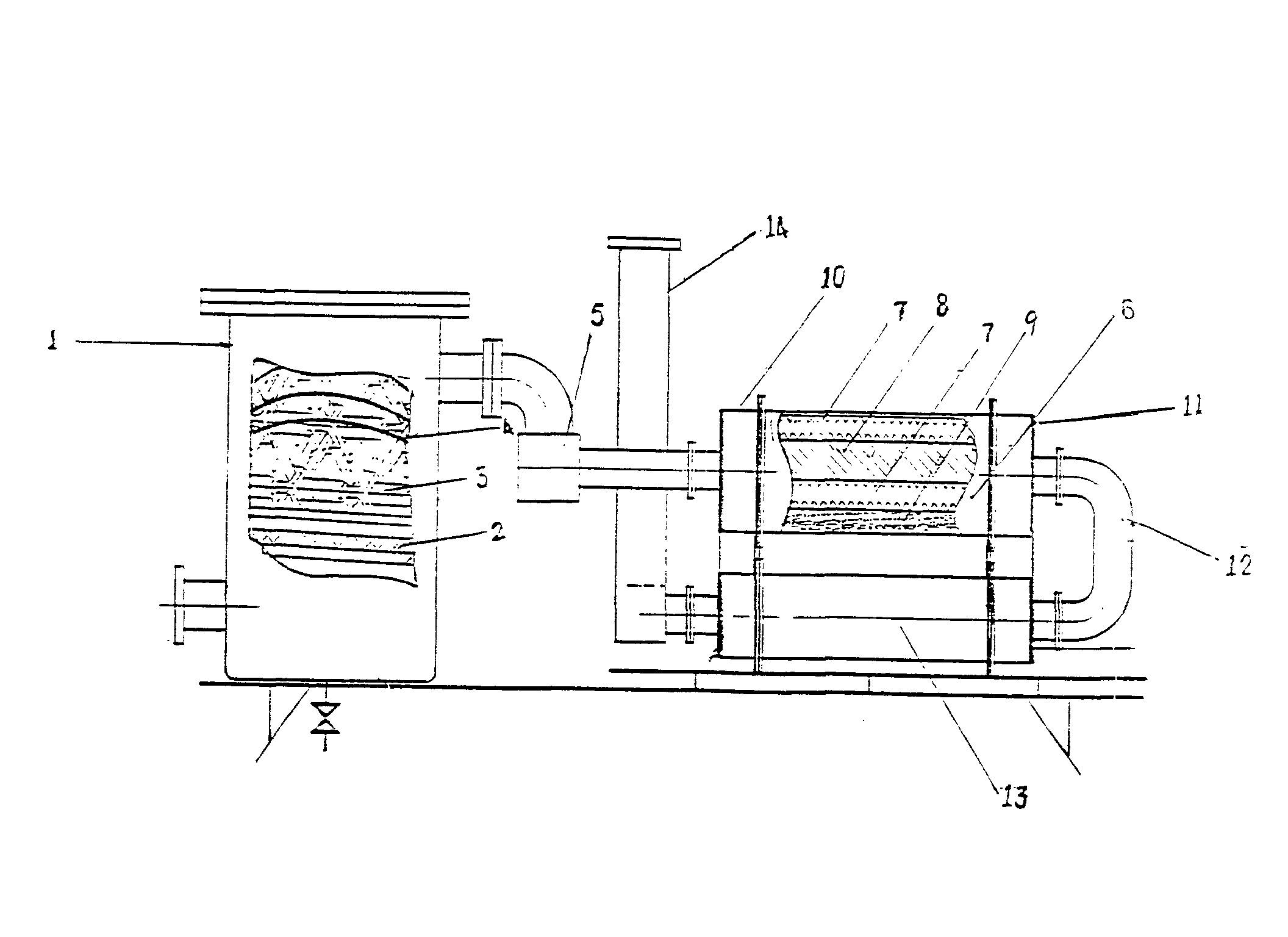

本实用新型公开了一种稀土微孔磁化流水处理装置,该装置由过滤器1和磁化处理器6两部分构成。过滤器腹腔内下部置有2—3层目数不同的金属过滤网2,中部为用奥氏体不锈钢板包裸的永久磁棒3,上部覆有渗透膜4;磁化处理器腹腔内磁块8两侧有用稀土金属制成的异形水道7,水道旁边置有稀上金属微孔铸件9,处理器两端最好分别设置集水箱10和11。本流水处理装置结构牢固,维修简便,可耐水温达95℃,水道不易堵塞,防渗漏性能好。处理水量最大可达1000吨/小时,防垢率可达90%。特别适用于中央空调系统和热交换水外理。
権利要求書
1、一种稀土微孔磁化流水处理装置，其特征在于，磁化处理器(6) 的腹腔中置有磁场强度不低于6000高斯的磁块(8)，磁块(8)两侧为用 稀土金属制成的异形水道(7)，水道旁置有稀土金属微孔铸件(9)。
2、根据权利要求1所述稀土微孔磁化流水处理装置，其特征在于， 磁化处理器两端分别设有集水箱(10)和(11)。
3、根据权利要求1所述稀土微孔磁化流水处理装置，其特征在于， 磁化处理器金属腹腔中的磁块(8)为磁场强度不低于7000高斯的磁块。
4、根据权利要求1或者2或者3所述稀土微孔磁化流水处理装置， 其特征在于，磁化处理器(6)前端通过管道(5)串联过滤器(1)。
5、根据权利要求4所述稀土微孔磁化流水处理装置，其特征在于， 过滤器(1)腹腔下部置有2-3层目数在60-120之间的金属过滤网(2)， 中部为用奥氏体不锈钢板包裸的永久磁棒(3)，上部覆盖有渗透膜(4)。
6、根据权利要求5所述稀土微孔磁化流水处理装置，其特征在于， 永久磁棒(3)的磁场强度大于3000高斯。
说明书
稀土微孔磁化流水处理装置
技术领域：本实用新型涉及一种磁化流水处理装置，更具体地说， 涉及一种稀土微孔磁化流水处理装置。
背景技术：现有的磁化流水处理设备，处理效果不甚理想，常有块 状水垢形成于水中，对排污造成一定困难。中国实用新型专利ZL99232882.9 号公开了一种采用磁块和稀土金属心的流水处理器，具有不易生成块状、 糊状水垢，便于排污的优点，但该流水处理器水道狭小，易被堵塞，且一 旦堵塞便无法修复，整台设备只能报废;容易渗漏;水处理量小，只能达 到6吨/小时;不耐高温，不能用于水温超过50℃的场合;防垢除垢功能 也欠理想。
发明内容：本实用新型的任务在于克服上述已有技术存在的缺陷， 提供一种水道不易堵塞，维修简便，水处理量调整范围大，可耐高温，防 漏性能好，防垢除垢功能更优的磁化流水处理装置。本实用新型的核心部 分为稀土微孔磁化处理器。磁化处理器采用金属箱式结构(其他形状亦 可)，其腹腔中置有磁场强度不低于6000高斯的磁块(最好是不低于7000 高斯，而且以钕铁硼磁块为佳)，磁块侧为用稀土金属制成的异形水道， 水道数量依处理水量大小确定，一般为2-6条。异形水道可以延缓水流速 度，从而延长水的磁化时间。水道旁置稀土金属微孔铸件。磁化处理器两 端最好分别设置集水箱。如果被处理的水质欠佳，水中悬浮物、颗粒物较 多，磁化处理器前端可串联过滤器。本实用新型设计了如下结构的过滤器， 过滤器内腔下部设置金属过滤网，中部为永久磁铁和稀土金属铸件，上部 覆有渗透膜。过滤网的目数依处理水质确定，可在60-120目之间选择， 但每层网的目数应有区别。永久磁铁的磁场强度最好不低于3000高斯， 具体可根据处理水质情况确定。水质好，磁铁磁场强度可以低些;反之， 应当高些。也可以采用其他已有的各种类型过滤器。过滤器和磁化处理器 通过法兰和管道连通。如对水质要求较高，可再串联一个或者二个磁化处 理器，以对水进行二次或者三次处理。本实用新型结构牢固，安装、使用、 维修方便，可耐水温高达95℃，最大水处理量可达1000吨/小时，水道 不易堵塞，防渗漏性能好，防垢除垢功能也有显著提高，防垢率可达90%。 特别适用于中央空调系统和热交换水处理。
