申请日2001.08.27
公开(公告)日2002.06.19
IPC分类号E03C1/14; E03D1/012; C02F1/28
摘要
本实用新型公开了一种污水再利用节水器,尤指一种适于家庭使用的污水再利用节水器。它包括:一储水箱、一污水进水口,其特征在于:储水箱内上部设有一集水盒,污水进水口位于集水盒顶部,集水盒下部向外凸伸成一粗滤盒,粗滤盒底部连接有与其相连通的筒状过滤柱,过滤柱底部设有与储水箱相连通的反冲口,储水箱内设有一用于与下水管道相连接的溢水管,集水盒内设有一与溢水管相连通的分溢水管。本实用新型结构简单、成本低，适合家庭使用。
権利要求書
1、一种污水再利用节水器，它包括：一储水箱、一污水进水口，其特征 在于：所述储水箱内上部设有一集水盒，所述污水进水口位于所述集水盒顶 部，所述集水盒下部向外凸伸成一粗滤盒，所述粗滤盒底部连接有与其相连 通筒状过滤柱，所述过滤柱底部设有与所述储水箱相连通的反冲口，所述储 水箱内设有一用于与下水管道相连接的溢水管，所述集水盒内设有一与所述 溢水管相连通的分溢水管。
2、根据权利要求1所述的污水再利用节水器，其特征在于：所述储水箱 底部设有一潜水泵，储水箱箱壁上设有与所述潜水泵相连通的出水口。
3、根据权利要求1所述的污水再利用节水器，其特征在于：所述过滤柱 为并行设置的两个过滤柱。
4、根据权利要求2所述的污水再利用节水器，其特征在于：所述过滤柱 为并行设置的两个过滤柱。
5、根据权利要求1或2或3或4所述的污水再利用节水器，其特征在于： 它还包括一设置于马桶水箱内的用于控制所述潜水泵启闭的液位开关。
6、根据权利要求1或2或3或4所述的污水再利用节水器，其特征在于： 所述污水进水口处设有一用尼龙网制成的位于所述集水盒内的袋状粗滤袋。
7、根据权利要求5所述的污水再利用节水器，其特征在于：所述污水进 水口处设有一用尼龙网制成的位于所述集水盒内的袋状粗滤袋。
说明书
污水再利用节水器
技术领域
本实用新型涉及一种污水再利用节水器，尤指一种适于家庭使用的污水 再利用节水器。
背景技术
目前，人们已认识到水资源缺乏的严重性，节约用水成为人们关心的大 问题，由此各种节约用水的装置应运而生，包括对污水再利用的各种处理装 置。然而这类装置一般结构复杂，体积大，成本高，不适用于家庭使用。这 样家庭使用的大量污水如日常洗手洗脸洗衣等用的污水都被直接排入到下水 道中，造成水资源的浪费。所以目前急需一种结构简单适合家庭使用的污水 再利用节水器。
发明内容
本实用新型的目的是提供一种结构简单、成本低、适合家庭使用的污水 再利用节水器。

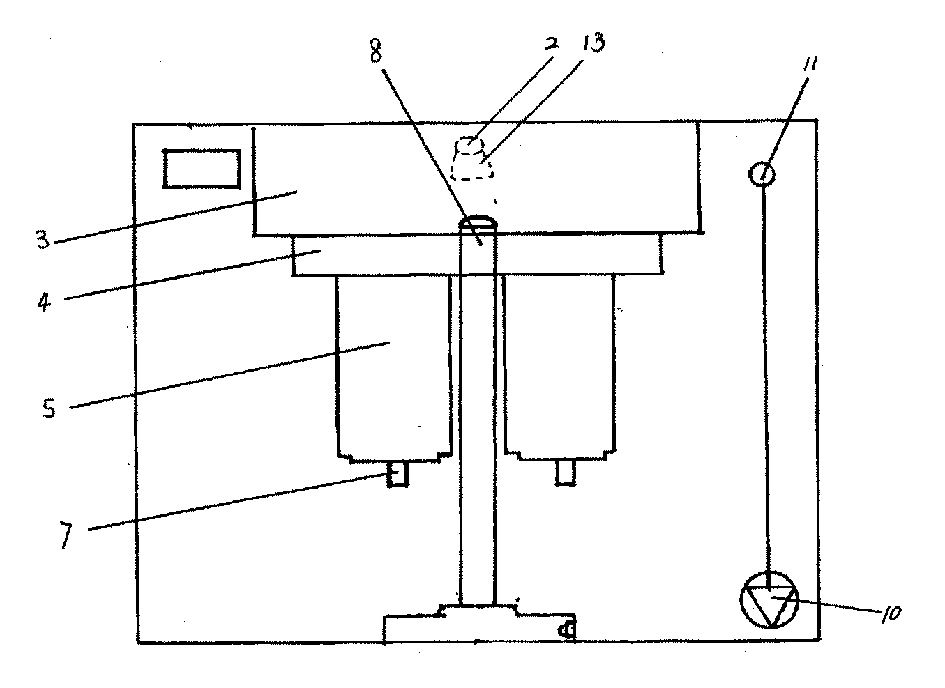

为实现上述目的，本实用新型采取以下设计方案：一种污水再利用节水 器，它包括：一储水箱、一污水进水口，其特征在于：所述储水箱内上部设 有一集水盒，所述污水进水口位于所述集水盒顶部，所述集水盒下部向外凸 伸成一粗滤盒，所述粗滤盒底部连接有与其相连通的筒状过滤柱，所述过滤 柱底部设有与所述储水箱相连通的反冲口，所述储水箱内设有一用于与下水 管道相连接的溢水管，所述集水盒内设有一与所述溢水管相连通的分溢水管。
所述储水箱底部设有一潜水泵，储水箱箱壁上设有与所述潜水泵相连通 的出水口。
所述过滤柱为并行设置的两个过滤柱。
它还包括一设置于马桶水箱内的用于控制所述潜水泵启闭的液位开关。
所述污水进水口处设有一用尼龙网制成的位于所述集水盒内的袋状粗滤 袋。
本实用新型的优点是：1、本实用新型污水再利用节水器，它包括：一储 水箱、一污水进水口，储水箱内上部设有一集水盒，污水进水口位于集水盒 顶部，集水盒下部向外凸伸成一粗滤盒，粗滤盒底部连接有与其相连通的筒 状过滤柱，过滤柱底部设有与储水箱相连通的反冲口，储水箱内设有一用于 与下水管道相连接的溢水管，集水盒内设有一与溢水管相连通的分溢水管。 使用时在过滤柱内加入石英砂与活性碳，在粗滤盒内加入海绵滤油膜，将污 水进水口与洗脸池、洗衣机的出水管相连接，这样污水从污水进水口进入集 水盒内，通过粗滤盒内的滤油膜将水中的杂物基本去除，从粗滤盒进入过滤 柱内的水由石英砂与活性碳进行再过滤和脱色脱味处理，其处理过程是靠水 的自然压力与流速自行完成的。经过处理过的水再从过滤柱底部的反冲口进 入储水箱可供再利用。由此可见，本实用新型结构简单、成本低、适合家庭 使用。2、本实用新型由于在储水箱底部设有一潜水泵，储水箱箱壁上设有与 潜水泵相连通的出水口，通过潜水泵可方便地将储水箱内经过处理的水抽出 来进行再利用。3、本实用新型由于在马桶水箱内还设有一用于控制潜水泵启 闭的液位开关，可自动给马桶水箱加水，使马桶水箱始终保持有足够的水。4、 本实用新型由于在其污水进水口处设有一用尼龙网制成的位于集水盒内的袋 状粗滤袋，可将进入粗滤袋内的水先行过滤，而且粗滤袋上截留的杂物可方 便地被清理掉。
