申请日2001.08.22
公开(公告)日2002.05.08
IPC分类号E03F3/04
摘要
本实用新型涉及一种帮助排除废水管道内的填塞物的装置。本实用新提供了一种带防堵检查口的污水管,人们可以根据需要随时打开污水管上的防堵检查口,观察污水管是否被杂物堵塞;如果被杂物堵塞,可以很方便的将杂物从检查口中取出,使污水管恢复畅通。本实用新型采用下述技术方案:一种带防堵检查口的污水管,其两端有可以连接其他污水管道的结构,其特征在于在管道(1)内带有与管道(1)为一体的拦污板(2),在拦污板(2)的上部的管道(1)上设有防堵检查口(3),防堵检查口(3)外连接有密封板。
権利要求書

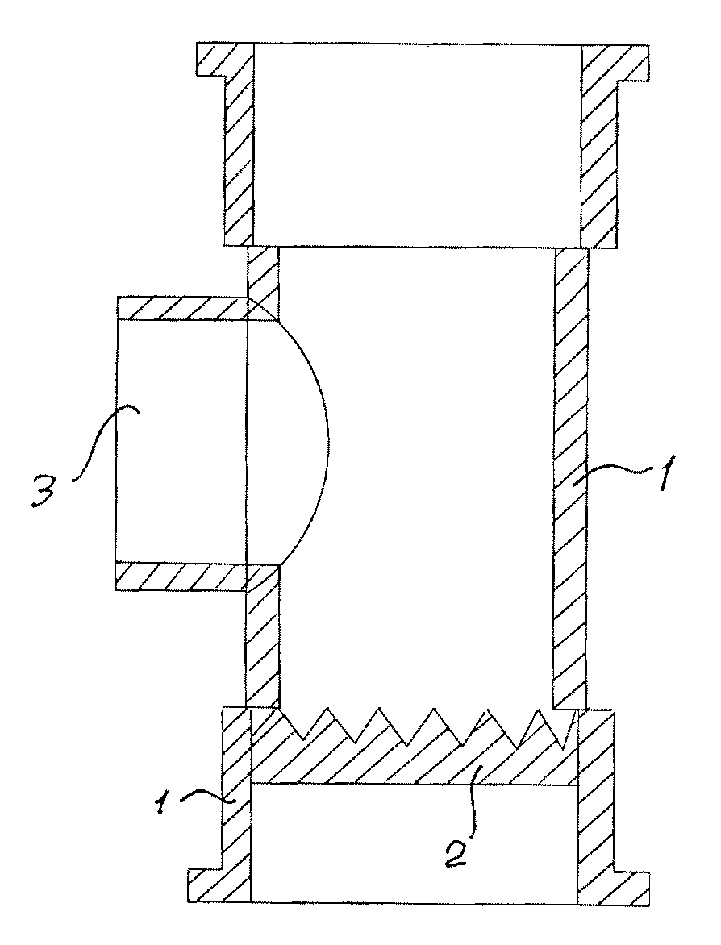

1.一种带防堵检查口的污水管，其两端有可以连接其他污水管道的结 构，其特征在于在管道(1)内带有与管道(1)为一体的拦污板(2)，在拦 污板(2)的上部的管道(1)上设有防堵检查口(3)，防堵检查口(3)外 连接有密封板。
2.根据权利要求1所述的带防堵检查口的污水管，其特征在于所说的 拦污板(2)可以为通过管中心的十字正交状。
3.根据权利要求1所述的带防堵检查口的污水管，其特征在于所说的 拦污板(2)的上部呈锯齿状，也可以为正弦曲线状。
4.根据权利要求1所述的带防堵检查口的污水管，其特征在于所说的 密封板与防堵检查口(3)之间的连接，可以为螺纹连接，也可以为法兰通 过螺栓，螺母联接。
5.根据权利要求1所述的带防堵检查口的污水管，其特征在于所说的 污水管可以由铸铁，也可以由PVC制造。
说明书
带防堵检查口的污水管
技术领域
本实用新型涉及固定建筑物，废水的户内卫生管道装置，具体说是一种 帮助排除废水管道内的填塞物的装置。
背景技术
目前，人们在日常生活中所使用的排污水管道，一般是由铸铁或PVC 材料制成的，其两端有可以连接其他污水管道的结构，不带有任何防堵检查 口。这种排污水管道，一旦被杂物堵塞，会给人们的日常生活带来很大的不 便，特别还会泱及住在底楼的人们。解决杂物堵塞，只有由专业疏通管道的 工作人员来疏通，才能解决问题。在本实用新型设计完成之前，尚未见到有 与本实用新型结构相同的带防堵检查口的污水管，在人们的日常生活中使 用，未见到有与本实用新型结构相同的带防堵检查口的污水管在市场上有销 售，也未见到有与本实用新型结构相同的带防堵检查口的污水管在文献中有 记载。
发明内容
本实用新型所要解决的技术问题在于提供一种带防堵检查口的污水管， 人们可以根据需要随时打开污水管上的防堵检查口，观察污水管是否被杂物 堵塞;如果被杂物堵塞，可以很方便的将杂物从检查口中取出，使污水管恢 复畅通。
为实现上述目的，本实用新型采用下述技术方案：
一种带防堵检查口的污水管，其两端有可以连接其他污水管道的结构， 其特征在于在管道内带有与管道为一体的拦污板，在拦污板的上部的管道上 设有防堵检查口，防堵检查口外连接有密封板。
上述方案所说的拦污板可以为通过管中心的十字正交状。
上述方案所说的拦污板的上部呈锯齿状，也可以为正弦曲线状。
上述方案所说的密封板与防堵检查口之间的连接，可以为螺纹连接，也 可以为法兰通过螺栓，螺母联接。
上述方案所说的污水管可以由铸铁，也可以由PVC制造。
本实用新型有下面一些积极效果：
本实用新型所提供了一种带防堵检查口的污水管，人们可以根据需要随 时打开污水管上的防堵检查口上的密封板，观察污水管是否被杂物堵塞;如 果被杂物堵塞，可以很方便的将杂物从拦污板上取下，从防堵检查口中取出， 使污水管恢复畅通。
