申请日2001.08.15
公开(公告)日2002.06.19
IPC分类号C02F9/14; C02F9/02
摘要
一种预铸式污水处理装置。主要包括初沉槽、接触曝气槽、沉淀槽、消毒槽,其特点是各组成部分合并集中设置在一个预铸式的由若干分腔组成的玻璃钢壳体内,且该壳体的不同分腔分别形成各组成部分的主体。本实用新型由于将污水处理的各组成部分合并集中设置在一个预铸式玻璃钢壳体内,其结构简单、巧妙、体积小巧、便于现场安装和管理,可工业化批量生产,解决了建污水处理场和配置完善、普及的下水管道的难题,有效降低了污水处理的成本。
権利要求書

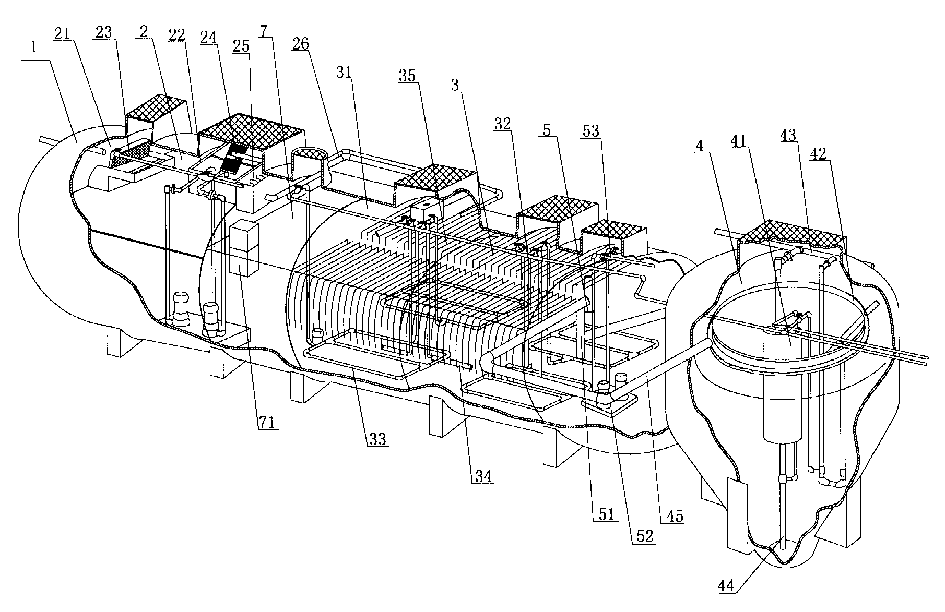

1、一种预铸式污水处理装置，主要包括初沉槽(2)、接触曝气槽 (3)、沉淀槽(4)、消毒槽(5)，其特征在于初沉槽(2)、接触曝气槽(3)、 沉淀槽(4)、消毒槽(5)等各组成部分合并集中设置在一个预铸式的由 若干分腔组成的玻璃钢壳体(1)内，且该壳体(1)的不同分腔分别形成 初沉槽(2)、接触曝气槽(3)、沉淀槽(4)、消毒槽(5)的主体。
2、根据权利要求1所述的预铸式污水处理装置，其特征在于上 述初沉槽(2)内设有砂槽(21)和流量调整槽(22)，其中砂槽(21)入口接污 水流入管，且该入口处设有可截留固体物的粗孔筛网(23)，其出口与 流量调整槽(22)连通，流量调整槽(22)的出口处设有可分离污水中悬 浮物的细微筛网(24)和可调整通道大小的流量调整器(25)，流量调整 器(25)的出口通过移流管(26)与接触曝气槽(3)的入口连通。
3、根据权利要求1所述的预铸式污水处理装置，其特征在于上 述接触曝气槽(3)内设有第一接触曝气室(31)、第二接触曝气室(32)、 散气管(33)、逆洗管(34)，其中第一接触曝气室(31)和第二接触曝气 室(32)内装置有接触型材(35)。
4、根据权利要求1所述的预铸式污水处理装置，其特征在于上 述沉淀槽(4)内设有中心筒(41)、小型流渠(42)、浮污返送管(43)、空气 补给唧筒(44)、移流管(45)，其中沉淀槽(4)的中心筒(41)通过动力装置 及管路与接触曝气室(3)的出口连通，小型流渠(42)设置在中心筒(41) 顶部四周，其出口通过移流管(45)与清毒槽(5)进口连通，浮污返送管 (43)设置在中心筒(41)顶部并通过管道与污水流入管连通，空气补给 唧筒(44)设置在中心筒(41)底部。
5、根据权利要求1或2或3或4所述的预铸式污水处理装置， 其特征在于上述初沉槽(2)和接触曝气槽(3)之间设有由上下两层组成 的活泥浓缩贮留槽(7)，该活泥浓缩贮留槽(7)的出口通过空气补给唧 筒(44)与沉淀槽(4)底部连通，其出口与接触曝气槽(3)的第一室连通， 且该活泥浓缩贮留槽(7)的上下两层交界处设有连通两者的脱离液移 送管(71)。
6、根据权利要求1或2或3或4所述的预铸式污水处理装置， 其特征在于上述消毒槽(5)内设有可自动投药的药剂筒(51)、流放唧筒 槽(52)、放流管(53)，其中药剂筒(51)位于消毒槽(5)的进水口处，流放 唧筒槽(52)位于消毒槽(5)的尾部，放流管(53)位于消毒槽(5)的出水口 处。
说明书
一种预铸式污水处理装置
技术领域
本实用新型涉及一种污水处理装置，特别是一种对生活小区或一 般家庭所排出的粪尿及生活杂排水进行复合处理的小型污水处理设 备。
背景技术
人们在日常生活和工作中不可避免地要排出诸如粪尿、生活杂排 水等生活污水，目前，随着经济的不断发展，城市人口的不断集中， 人们在日常生活中的用水量在大幅度地增加，用水量的增加相应地带 来了排污水量的增加，据报道，目前每人每天的污水排出量大约有 0.2立方米，而这些未经处理的污水的直接排放是造成城市河流和 较小河沟污染的主要原因，这些污水正在污染着江河湖海，带来了湖 泊、近海的赤藻及水生动、植物的减少、饮用水质的下降、环境污染 的增加、生态平衡的破坏等问题，人们的身体健康正受到严重危害与 威胁，传染病的传播也在所难免，因此治理水质污染，净化生活污水 成了必需尽快解决的问题，一般来说，对生活污水最合适的处理方法 是建立污水处理场，利用相对家庭排水源容封的下水管道，将这些污 水通过下水管道流到污水处理场进行集中处理，但是一则建污水处理 厂需要大量的人力、物力、财力和时间，而且即使是建，也远远赶不 上居民住宅的增长速度;二则对配备完善、普及的下水管道来说，因 城市膨胀造成的建筑物密集、因城市交通问题等造成的管道铺设费用 逐渐增加，使配备完善、普及的管道系统成为一件很困难的事情，而 在中小城镇及农村建立污水处理厂和管道系统则更是难以实现的。
发明内容
本实用新型的目的是提供一种制作简单、结构可靠、造价低、净 化效果好、可供家庭或单位净化处理生物污水的小型污水处理装置， 主要包括初沉槽、接触曝气槽、沉淀槽、消毒槽，其特征在于初沉槽、 接触曝气槽、沉淀槽、消毒槽等各组成部分合并集中设置在一个预铸 式的由若干分腔组成的玻璃钢壳体内，且该壳体的不同分腔分别形成 初沉槽、接触曝气槽、沉淀槽、消毒槽的主体。
本实用新型由于将污水处理的各组成部分合并集中设置在一个 预铸式玻璃钢壳体内，其结构简单、巧妙、体积小巧、便于在现场安 装和便于管理，可工业化批量生产，解决了建污水处理场和配置完善、 普及的下水管道的难题，有效降低了污水处理的成本，且由于采用了 初沉、二次曝气、消毒等处理流程，净化效果好、净化处理后的水源 可直接排放而不会污染环境，经进一步过滤后还可以回收利用作为冲 洗厕所、洗衣物、浇花等城市杂用水，有利于有效利用和节约城市中 日渐短缺的水资源。从而使本实用新型对净化生活污水、改善水质污 染和阻止生态恶化有重要意义，可广泛应用家庭、小单位和农村等下 水管道不完善普及的地方。
