申请日2001.08.09
公开(公告)日2002.07.17
IPC分类号C02F1/463
摘要
污水处理系统的电凝设备,设有一容纳污水的容置箱,该容置箱内安装有数片电凝片,电凝片与电源的正负极相串接,容置箱底部设有一根以上的喷气管,喷气管上设有数个喷气孔,污水进入容置箱后,喷气管所喷出的气体使污水产生流动,可加速污水与电凝片产生的铁离子的反应速度,容置箱内喷气管与电凝片之间设有导引板,导引板上设有数个穿孔,可引导喷气管喷出的气体较集中且有序的向电凝片方向行进,使污水与电凝片产生的铁离子的接触反应更有效且快速,减少了污水处理时间,降低了污水处理成本。
権利要求書
1、一种污水处理系统的电凝设备，设有一容纳污水的容置箱， 数片电凝片安装定位在容置箱内，该数片电凝片与电源的正负极相串 接，其特征是，所述容置箱底部设有一根以上的喷气管，该喷气管上 设有数个喷气孔。
2、根据权利要求1所述污水处理系统的电凝设备，其特征是， 所述容置箱的一侧外接有一相连通的水位显示管。
3、根据权利要求2所述污水处理系统的电凝设备，其特征是， 所述水位显示管为透明材质制成，该透明材质可以为玻璃，也可以为 丙烯酸树脂材质。
4、根据权利要求2所述污水处理系统的电凝设备，其特征是， 所述水位显示管上设有控制容置箱内水位的水位控制器。
5、根据权利要求1所述污水处理系统的电凝设备，其特征是， 所述电凝片为一长形片体，该长形片体顶侧延伸一支撑杆，支撑杆上 设有供锁固在容置箱上的螺纹。
6、根据权利要求1所述污水处理系统的电凝设备，其特征是， 所述电凝片通过两定位板定位在容置箱中，该两定位板上分别设有数 道嵌槽，该电凝片嵌合在两定位板的嵌槽中，使每两片电凝片之间的 间距相同。
7、根据权利要求5所述污水处理系统的电凝设备，其特征是， 所述电凝片上设有的支撑杆的一端通过螺合元件锁固在一定位架上， 该定位架再定位在容置箱的上方，并由一上盖盖合住。
8、根据权利要求7所述污水处理系统的电凝设备，其特征是， 所述定位架上接设有电源线，该电源线的正负极与数片电凝片串接螺 合在一起。
9、根据权利要求1所述污水处理系统的电凝设备，其特征是， 所述容置箱内设有两个喷气管，且两个喷气管上所设的喷气孔的相互 错开。
10、根据权利要求1所述的污水处理系统的电凝设备，其特征 是，所述容置箱内在喷气管及数片电凝片之间设有一导引板，该导引 板上设置具有一定排列位置的数个穿孔。
说明书
污水处理系统的电凝设备
一、技术领域：
本实用新型涉及污水处理设备，尤其涉及一种污水处理系统的电 凝设备。
二、背景技术：
如图1所示，其为一种习用污水处理系统中的电凝设备20，该 电凝设备20设有一容纳污水的容置箱201，该容置箱201内设 有数片电凝片202，该电凝片202与电源相通，故，一但污水排 入该容置箱201内时，电凝片202因为电流通过即产生铁离子， 再通过该铁离子与污水反应，使污水中的杂质形成固状物，这样，容 置箱201内的污水因杂质减少而变的清澈，达到污水排放标准。习 用的这种电凝设备，因污水排入至容置箱201后，成静止状态，这 样，铁离子与处于静止状态的污水反应速度较慢，影响处理效果，使 整个污水处理系统的处理时间延长，而需耗费较多的处理成本。
三、发明内容：
本实用新型为克服习用的污水处理系统的电凝设备所存在的上述 缺点，而提供一种使用方便，结构简单合理，污水处理效果理想的污 水处理系统电凝设备。
为解决上述的技术问题，本实用新型采取如下技术方案。

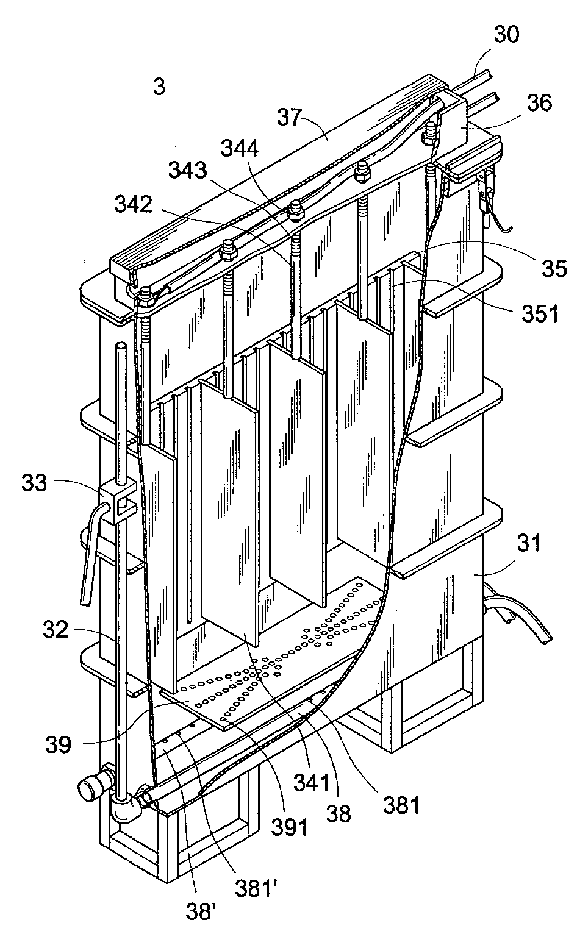

本实用新型的污水处理系统的电凝设备，设有一容纳污水的容置 箱，该容置箱内安装定位数片电凝片，该电凝片与电源的正负极相串 接，使电凝片可经由电流电解而产生铁离子;其改进之处是，所述容 置箱底部设有一根以上的喷气管，该喷气管上设有数个喷气孔，通过 该喷气管喷出的气体，使电凝设备内的污水产生流动，以加速污水与 铁离子的反应，使污水中的杂质能快速反应成固状物，从而达到快速 有效的处理污水的目的。
为能解决上述技术问题，本实用新型还可以采取如下技术措施。
前述的污水处理系统的电凝设备，其中容置箱的一侧外接有一相 连通的水位显示管;
前述的污水处理系统的电凝设备，其中水位显示管为透明材质制 成，该透明材质可以为玻璃，也可以为压克力材质;
前述的污水处理系统的电凝设备，其中水位显示管上设有控制容 置箱内水位的水位控制器;
前述的污水处理系统的电凝设备，其中电凝片为一长形片体，该 长形片体顶侧延伸一支撑杆，支撑杆上设可锁固在容置箱上的螺纹;
前述的污水处理系统的电凝设备，其中电凝片通过两定位板定位 在容置箱中，该两定位板上分别设有数道嵌槽，该电凝片嵌合在两定 位板的嵌槽中，使每一片电凝片之间的间距相同;
前述的污水处理系统的电凝设备，其中电凝片上设有的支撑杆的 一端通过螺合元件锁固在一定位架上，该定位架再定位在容置箱的上 方，并由一上盖盖合住;
前述的污水处理系统的电凝设备，其中定位架上接设有电源线， 该电源线的正负极与数片电凝片串接螺合在一起;
前述的污水处理系统的电凝设备，其中容置箱内设有两个喷气管， 且两个喷气管上设有的喷气孔的位置为相互错开;
前述的污水处理系统的电凝设备，其中容置箱内在喷气管及数片 电凝片之间设有一导引板，该导引板上设有数个穿孔，该穿孔具有一 定的排列位置。
本实用新型结构设计简单合理，使用方便，污水处理效果理想， 达到预期的设计目的。
