申请日2001.08.09
公开(公告)日2002.07.03
IPC分类号E03B11/02; C02F1/28; G05D9/02
摘要
本实用新型涉及一种密封式污水输送装置,过滤装置不易堵塞。本实用新型的技术方案:由贮水箱等构成,其特征在于:贮水箱内设置有两个过滤装置,每个过滤装置的结构为,污水输入管上设置有流入止回阀,污水输入管与过滤器输入管相连通,过滤器输入管一端接过滤器,过滤器接水泵,两过滤装置的污水输入管与贮水箱的污水进口相互连通,两过滤装置的过滤器输入管另一端分别与设置在贮水箱外的流出止回阀相接。
権利要求書
1、一种密封式污水输送装置，由贮水箱等构成，其特征在于：贮水箱 内设置有两个过滤装置，每个过滤装置的结构为，污水输入管上设置有流入 止回阀，污水输入管与过滤器输入管相连通，过滤器输入管一端接过滤器， 过滤器接水泵，两过滤装置的污水输入管与贮水箱的污水进口相互连通，两 过滤装置的过滤器输入管另一端分别与设置在贮水箱外的流出止回阀相接。
说明书
密封式污水输送装置
本实用新型涉及一种密封式污水输送装置。
目前在提升、输送污水时，由于普通的水泵中不能吸入杂物，否则将 造成堵塞或损坏水泵，所以在泵前必须装过滤装置，但过滤装置极易堵塞， 阻碍了污水的正常流动，因此给提升与输送污水带来困难。
本实用新型的目的在于提供一种过滤装置不易堵塞的密封式污水输送 装置。

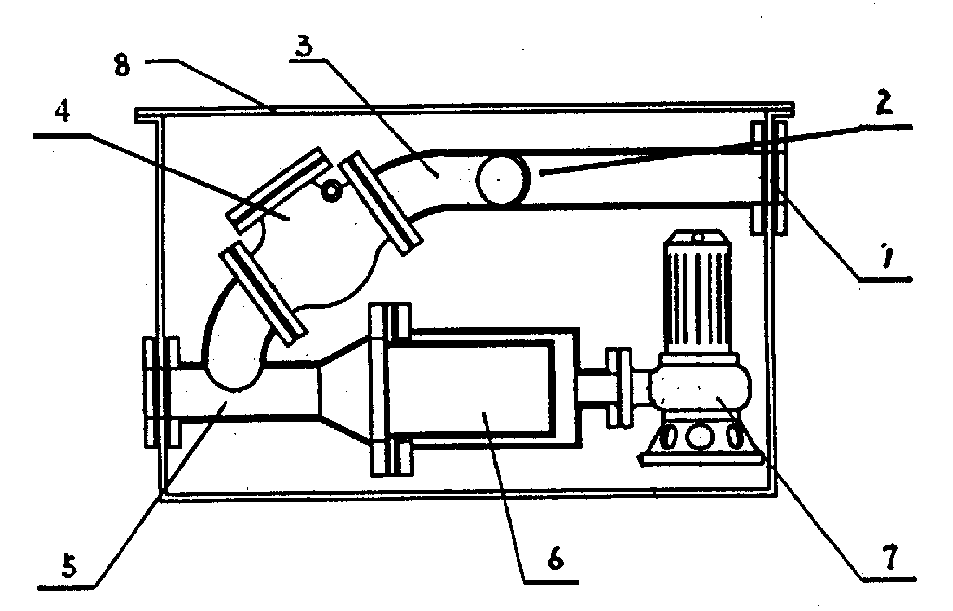

本实用新型的技术方案：一种密封式污水输送装置，由贮水箱等构成， 其特征在于：贮水箱内设置有两个过滤装置，每个过滤装置的结构为，污水 输入管上设置有流入止回阀，污水输入管与过滤器输入管相连通，过滤器输 入管一端接过滤器，过滤器接水泵，两过滤装置的污水输入管与贮水箱的污 水进口相互连通，两过滤装置的过滤器输入管另一端分别与设置在贮水箱外 的流出止回阀相接。
本实用新型的优点：过滤物能够及时冲洗，过滤装置不易堵塞。
