申请日2001.07.24
公开(公告)日2004.06.16
IPC分类号C02F3/02; C02F9/14; C02F3/10
摘要
本发明属于利用生化技术和膜分离技术处理废水的设备，特别涉及一种双区重力出流式膜生物反应器废水处理设备。该设备由升流式反应器和容器组成;所述的升流式反应器为生化反应区，在升流式反应器中安装有一中心管，在反应器的上部侧壁开有进水口;所述的容器为固液分离区，在容器内安装有膜组件，膜组件的底部布设有曝气管;在容器的上部侧壁开有进气口和出水口，下部开有混合液进入口，升流式反应器的底端与容器相通;穿过升流式反应器的侧壁，安装有将容器与升流式反应器的中心管连通的连通管。本发明不需要抽吸设备，固液分离区顶部与生物反应区中心管连通，被分离的污泥在气体的携带下进入生物反应区，实现曝气量高效利用，可降低运行能耗。
権利要求書
1.一种双区重力出流式膜生物反应器废水处理设备，其特征是：该设 备由升流式反应器和安装在升流式反应器上的容器组成;容器位于升流式 反应器下部的外侧壁上;
所述的升流式反应器为生化反应区，在升流式反应器中安装有一中心 管，中心管与反应器内壁之间有空隙，在反应器的上部侧壁开有进水口;
所述的容器为固液分离区，在容器内安装有膜组件，膜组件的底部布 设有曝气管;在容器的上部侧壁开有进气口和出水口，升流式反应器的底 端插入到容器的下部，并与容器相通形成容器的混合液进入口;穿过升流 式反应器的侧壁，安装有将容器与升流式反应器的中心管连通的连通管。
2.如权利要求1所述的设备，其特征是：所述的连通管安装在容器的 顶部。
3.如权利要求1所述的设备，其特征是：所述的膜组件与升流式反应 器的外壁之间有隔板。
4.如权利要求1所述的设备，其特征是：所述的进气口是在出水口的 下方。
说明书
双区重力出流式膜生物反应器废水处理设备
技术领域
本发明属于利用生化技术和膜分离技术处理废水的设备，特别涉及一 种双区重力出流式膜生物反应器废水处理设备。
背景技术
膜生物反应器是一种由膜过滤取代传统生化处理技术中二次沉淀池和 沙滤池的水处理技术。膜生物反应器的出现提高了泥水分离效率，同时由 于曝气池中活性污泥浓度的增大和污泥中特效菌(特别是优势菌群)的出 现，提高了生化反应速率。同时，通过降低污泥负荷减少剩余污泥产生量， 从而基本解决了传统生物处理法存在的突出问题。
早期的分离式膜生物反应器(见图4)均采用错流式膜组件，即被过滤 流体平行于过滤表面，与滤液交错流动，由此产生的剪切力或湍流流动以 限制滤饼层的厚度。为了维持稳定的透水率，膜面流速一般大于2m/s，这 就需要较高的循环水量，造成较高的单位产水能耗。为了解决膜生物反应 器能耗较高的问题，人们研究开发了一体式膜生物反应器(见图5)，在一 体式膜生物反应器中，膜组件直接置入生物反应器内，通过真空泵或其他 类型泵的抽吸，得到过滤液;膜表面的错流由空气搅动产生，曝气器设置 在膜组件的正下方;混合液随气流向上流动，在膜表面产生剪切力，在剪 切力的作用下，减少污泥悬浮颗粒在膜表面的附着，让水透过。
污泥浓度是膜生物反应器系统的重要参数，膜生物反应器的重要特征 之一是利用膜分离的高度浓缩性提高生物反应器的污泥浓度，从而增加生 物反应器的有机物去除能力，但较高的污泥浓度对膜通量产生负面的影 响。在一定条件下，污泥浓度越高，膜通量愈低。
因此，现有的一体式膜生物反应器存在以下缺点：(1)较高的污泥浓度 对膜生物反应器的膜通量影响较大，造成了膜生物反应器的处理废水能力 降低;(2)较高的污泥浓度易造成膜的污染，为了降低膜的污染，需要较 高的曝气量，因此处理单位水量的曝气电耗较高;(3)膜组件位于生物反 应器的内部，不易清洗和维护。
发明内容
本发明的目的在于克服上述一体式膜生物反应器存在的缺陷，提供一 种操作简便且能耗低的，利用膜组件上部的重力水头出水的双区重力出流 式膜生物反应器废水处理设备。

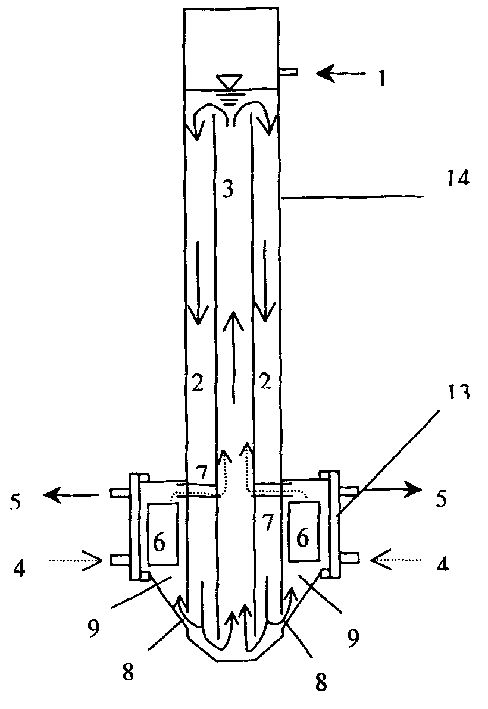

本发明的设备由升流式反应器和安装在升流式反应器上的容器组成。
所述的升流式反应器为生化反应区，在升流式反应器中安装有一中心 管，中心管与反应器内壁之间有空隙，在反应器的上部侧壁开有进水口。 中心管内的水为上向流，管外的水为下向流，混合液在中心管内外循环流 动。
所述的容器为固液分离区，在容器内安装有膜组件，膜组件的底部布 设有曝气管;在容器的上部侧壁开有进气口和出水口，下部开有混合液进 入口，升流式反应器的底端与容器相通;穿过升流式反应器的侧壁，安装 有将容器与升流式反应器的中心管连通的连通管。固液分离区是在生化反 应区下部的外侧壁上。
膜组件的底部布设有曝气管，用以冲刷膜表面，膜出水靠膜组件上方 的重力水头驱动连续出水，省去传统膜生物反应器的出水抽吸泵与间歇出 水的控制单元。被膜分离的固体在气体的携带下通过连通管进入生物反应 区的中心管。
所述的连通管安装在容器的顶部。
所述的膜组件与升流式反应器的外壁之间有隔板。
所述的进气口是在出水口的下方。
本发明的固液分离区是在一容器中，在容器中的膜组件下面的空间内 可出现固液分离，使与膜接触的混合液中的污泥浓度降低，减轻污泥浓度 对膜通量的影响。固液分离区可有以下两种结构形式：结构一，无隔板式 固液分离区;结构二，有隔板式固液分离区。
本发明双区重力出流式膜生物反应器的操作方法是：城市生活污水或 工业废水首先由进水口进入装有微生物群体(活性污泥)的生化反应区上 部，在气体的扰动下与微生物群体充分混合;然后，混合液在中心管外部 向下流动，到达反应器底部时，在气体的提升作用下，进入中心管，并向 上流动：在生化反应区，污染物可被分解和去除。
部分混合液从固液分离区底部的混合液进入口进入固液分离区中进 行固液初步分离，以降低与膜接触的液体的固体浓度，从而减小阻力，延 长膜的工作周期。
膜组件的底部布设曝气管，空气不断冲刷和震动膜表面，使污泥不能 附着其上。
与进水等量的液体在膜组件上方的重力水头驱动下，经膜过滤连续出 水，被分离的污泥则在气体的携带作用下，通过连通管进入生化反应区的 中心管，如此循环往复，废水得以净化。
本发明的设备具有如下优点：
1.系统省去传统的出水抽吸泵与间歇出水的控制单元，结构紧凑、构 造简洁、占地面积小，运行操作与维护简单，人工要求少，易于实现自动 化控制。
2.膜组件位于固液分离区，降低膜分离区的污泥浓度与膜的污染， 提高膜的处理能力。
3.固液分离区与生化反应区的中心管连通，实现冲刷膜组件气量的 高效利用，提高了氧的利用率，降低系统正常运行所需的曝气量，从而降 低系统的运行能耗。
4.膜组件安装在固液分离区的侧面，易于安装、拆卸，有利于膜的 维护和清洗。
