申请日2001.07.19
公开(公告)日2003.02.19
IPC分类号B01D50/00
摘要
“油烟和油污水自动净化器”是用污染环境的废弃泡沫塑料包装盒切成小块(3)和PP纤维(4)混合，装在两面筛网(5)的圆柱形盒内，油烟或油污水通过时油污被吸收而净化。有五好：一、变废为宝，消除其污染环境：二、净化油烟和油污水，保护生态环境：三、废弃泡沫塑料盒收集加工和使用后回收处理需大量人力，为下岗职工再就业：四、使用后回收不使污染环境，又可提炼油和再生塑料：五、安装在排气扇吸排油烟机使机内清洁不沾的滴油。安装简便，结构简单，制造容易，造价低廉，适用厨房、宾馆等。
権利要求書
1、“油烟和油污水自动净化器”是圆柱盒;两面筛网(5)，内装用废弃泡沫塑包装盒切成小块 (3)和PP纤维(4)混合的净化剂，油烟或油污水通过油污被吸收净化。其特征在于净化剂是固体， 横、直、颠倒都可以，因此可装在吸排机等的吸入口外和排出口作二次净化，亦可多只净化器相叠安装 在大功率排风扇吸、排两端或油污水管口，经多次净化，达到彻底净化。
2、根据上述权利要求所述的“油烟和油污水自动净化器”其特征在于：净化器装在吸排油烟机的 吸口外，油烟进入机内已被净化，永葆机内清洁，解决目前吸排油烟机严重沾油滴油，需请专业人员经 常拆洗的问题。
说明书
油烟和油污水自动净化器
本发明所属环保技术领域：以聚丙烯(即PP纤维)和污染环境的废弃泡沫塑料包装盒为净化剂原 料，消除其对环境的污染净化油烟和油污水，消除油烟对空气的污染、油污水对水域的污染，保护陆、 水、空生态环境，对国家对人民有一举五得的好处。
大量废弃的泡沫塑料包装盒污染环境，已到了国家勒令某些产品停产，千家万户一日三餐排放的油 烟和洗锅碗的油污水，使空气、水域遭受很大污染，本发明利用废弃泡沫塑料包装盒切成小块和聚丙烯 (即PP纤维其吸油量比为1∶16)混合作油烟和油污水净化剂，以消除其对地面水域、空气的污染，为环保 起到地、水、空三方面保护。
本发明的目的是：为国家为人民办一件一举五得的好事：一、废弃的泡沫塑料盒收集起来消除环境 污染变废为宝。二、油烟和油污水污染危害人民健康，已夺去不少人生命和鱼类的生存，用废弃的泡沫 塑料盒切成小块和PP纤维混合作油污净化剂，净化油烟和油污水。三、收集大量废弃泡沫塑料包装盒再 切成小块做净化剂，经过使用被油污饱和泡沫塑料不使污染环境，需回收处理，需大量的人力，可安置 大批下岗职工再就业。四、回收的油污饱和的泡沫塑料可提炼出大量的油和再生塑料。五、本发明结构 简单，制造简易，材料到处有，家家可自制自用，使地面、水域、空气获得广大群众的保护。
本发明的技术方案是：圆柱形盒状，用铁、铝、不锈钢、塑料薄板，也可用硬纸板(需油漆)做成 等长的内外圆筒，一面内圆凸出，另一面则凹进，内放用废弃泡沫塑料包装盒切成小块和PP纤维混合作 净化剂，两面用筛网压住，油烟或油污水通过油污被吸收净化，适用安装在排气扇、吸排油烟机等的吸 入口，亦可在排气口装上，以得到第二次净化，所装净化剂量根据排气扇功力，油污排水管和柴油机排 气管口，可二只或多只在凹凸面叠起来，达到多次净化。一般一次净化即达到70%以上。

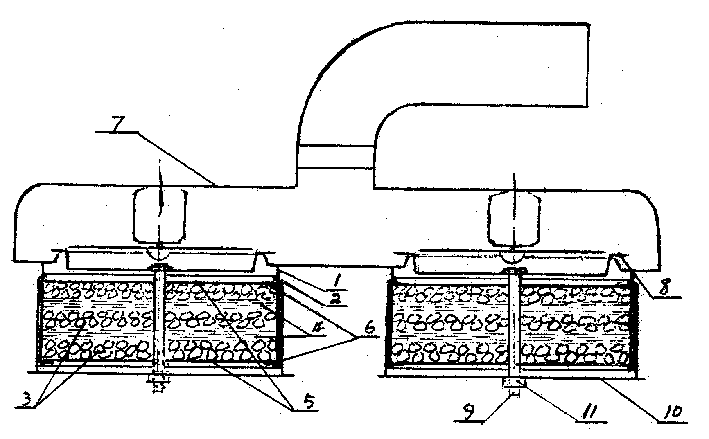

目前的吸排油烟都只是将油烟从厨房排出户外，不能净化，因此机内外沾满油污渗油，滴油严重， 需经常拆洗，安装本发明，能保持机内清洁，不会渗油滴油。下面结合本发明的结构和安装在吸排油烟 机的示意图，再作一说明：左是结构说明，右是安装说明。
“油烟和油污水自动净化器”为圆柱形盒状，内外两圆筒，一面内圆筒(1)凸出在外圆筒(2)， 另一面凹进，两面筛网(5)用法兰圈(6)绑紧固定在内筒壁，内装小块泡沫塑料(3)和PP纤维(4) 作净化剂。以上是结构。下面是安装在吸排油烟机(7)的油烟吸口，由上压板(8)固定在吸口上，从 其中心螺孔插入螺丝(9)，螺丝通过净化器中心和下压板(10)，旋紧螺帽(11)，就紧压在油烟吸 口。
由于油烟净化剂是固体，横、直、颠倒都可以，因此可广泛装置在油污水的排水管，柴油机、吸排 油烟机、排气扇等等。由于它是油烟和油污水通过时，油污被净化剂吸收而净化，可用多只净化器连起 来多次净化，以达到彻底净化，而且能使装机保持机内清洁，如安装吸排油烟机，就不会沾油滴油，只 要更换净化剂，单用泡沫塑料六个月，与PP纤维混合，一年更换一次，净化剂人人都能自制自换。
本发明使用广泛，安装简便，结构简单，制造容易，造价低廉，适用厨房、宾馆、饮食店等。
