申请日2001.07.02
公开(公告)日2002.04.03
IPC分类号E03C1/12; E03D1/012
摘要

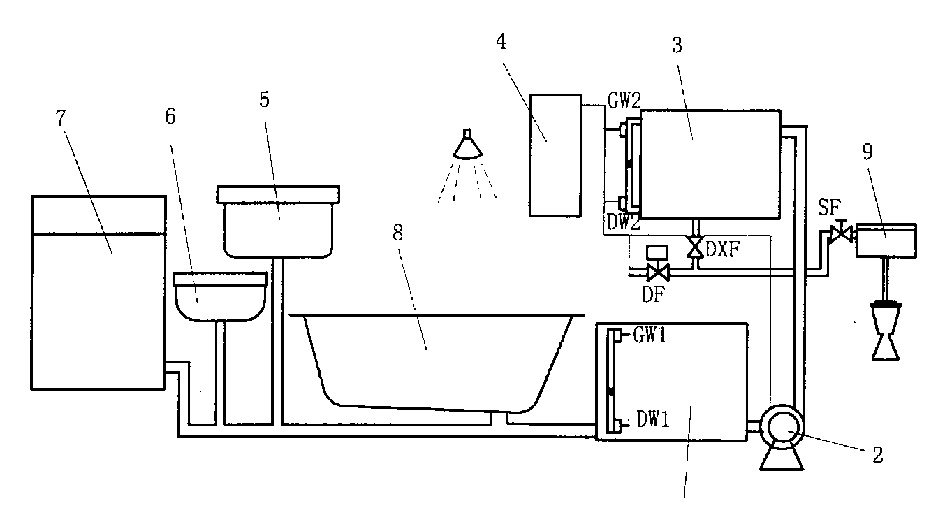

一种家庭生活废水的节水装置,特征:由积水池、水泵、储水箱及电控箱组成;积水池设有进、出水口,侧面设水位开关;进水口接洗菜盆、盥洗盆、洗衣机及浴盆的排水管;水泵的进水管接积水池出水口,出水管接储水箱;储水箱侧面设水位开关,底部设出水管;该出水管通过单向阀接马桶水箱的进水手动阀,在单向阀和手动阀间经由电磁阀接自来水管;电控箱内装马达及电磁阀的控制电路。自动收集废水冲洗马桶,达节水的效果。
権利要求書
1、一种自动利用家庭生活废水的节水装置，其特征在于：由积水池、 水泵、储水箱及电控箱组成;其中：
该积水池设有进水口及出水口，侧面设有水位开关;该进水口通过管 道接洗菜盆、洗脸盆、洗衣机及浴盆的排水管;
该水泵，其进水管接积水池的出水口，出水管接储水箱;
该储水箱，其底部高度略高于马桶水箱顶部;其侧面设有水位开关， 底部设有出水管;该出水管通过一单向阀接马桶水箱的进水手动阀，在单 向阀和马桶水箱的进水手动阀之间经由三通管和电磁阀接自来水管;
该电控箱内装有控制电路，该控制电路根据水位开关的水位分别控制 该水泵马达及该电磁阀。
2、根据权利要求1所说的自动利用家庭生活废水的节水装置，其特征 在于：该水位开关是磁性浮子水位开关，是在储水容器的侧壁上直立一非 磁性连通管，连通管内设有一磁性浮子，连通管外的上下位置分别设有高 水位舌簧继电器和低水位舌簧继电器。
3、根据权利要求1所说的自动利用家庭生活废水的节水装置，其特征 在于：该控制电路包括：继电器J1、J2、J3、J4、J5、接触器C和指示灯 XD，其中：
积水池水位开关的高位舌簧继电器GW1与继电器J1的激磁线圈串接 后接电源，舌簧继电器GW1的两端还并接继电器J1的常开触点J1-1与继 电器J2的常闭触点J2-2的串联电路;
积水池水位开关的低位舌簧继电器DW1与继电器J2的激磁线圈串接 后接电源，舌簧继电器DW1的两端还并接继电器J2的常开触点J2-1与继 电器J1的常闭触点J1-2的串联电路;
继电器J1的常开触点J1-3与继电器J3的激磁线圈串接后接电源;
储水箱水位开关的高位舌簧继电器GW2与继电器J4的激磁线圈串接 后接电源，舌簧继电器GW2的两端还并接继电器J4的常开触点J4-1与继 电器J5的常闭触点J5-2的串联电路;
储水箱水位开关的低位舌簧继电器DW2与继电器J5的激磁线圈串接 后接电源，舌簧继电器DW2的两端还并接继电器J5的常开触点J5-1与继 电器J4的常闭触点J4-2的串联电路;
继电器J3的常开触点J3-1、继电器J5的常闭触点J4-3及接触器C的 激磁线圈串接后接电源;
电磁阀DF的激磁线圈与继电器J1、J5的常闭触点J1-4、J4-4串接后 接电源。
说明书
自动利用家庭生活废水的节水装置
技术领域
本实用新型涉及一种节水装置，特别是一种自动利用家庭生活废水的 节水装置。
背景技术
缺水是北京、是全国乃至世界性的问题。由于水源不足，节约用水， 是我们面临的重要课题。节水必须从一点一滴做起。目前家庭冲洗马桶就 浪费了大量的自来水，每人每昼夜大小便后冲洗马桶6-8次，每次用水6 升，全市用马桶的人数以800万人计，每年就用掉自来水1-1.5亿吨。 而北京人洗脸、洗菜、洗澡、洗衣等可二次利用的废水每年至少排掉3亿 吨。其中若30-50%用来冲马桶，可节省自来水1-1.5亿吨，其社会效 益和经济效益非常可观。
发明内容
本实用新型主要是针对上述生活用水浪费问题而提出一种二次利用自 动利用家庭生活废水的节水装置。
本实用新型的上述目的是由如下技术方案来实现的。
一种自动利用家庭生活废水的节水装置，其特征在于：由积水池、水 泵、储水箱及电控箱组成;其中：
该积水池设有进水口及出水口，侧面设有水位开关;该进水口通过管 道接洗菜盆、洗脸盆、洗衣机及浴盆的排水管;
该水泵，其进水管接积水池的出水口，出水管接储水箱;
该储水箱，其底部高度略高于马桶水箱顶部;其侧面设有水位开关， 底部设有出水管;该出水管通过一单向阀接马桶水箱的进水手动阀，在单 向阀和马桶水箱的进水手动阀之间经由三通管和电磁阀接自来水管;
该电控箱内装有控制电路，该控制电路根据水位开关的水位分别控制 该水泵马达及该电磁阀。
除上述必要技术特征外，在具体实施过程中，还可补充如下技术内容：
该水位开关是磁性浮子水位开关，是在储水容器的侧壁上直立一非磁 性连通管，连通管内设有一磁性浮子，连通管外的上下位置分别设有高水 位舌簧继电器和低水位舌簧继电器。
该控制电路包括：继电器J1、J2、J3、J4、J5、接触器C和指示灯XD， 其中：
积水池水位开关的高位舌簧继电器GW1与继电器J1的激磁线圈串接 后接电源，舌簧继电器GW1的两端还并接继电器J1的常开触点J1-1与继 电器J2的常闭触点J2-2的串联电路;
积水池水位开关的低位舌簧继电器DW1与继电器J2的激磁线圈串接 后接电源，舌簧继电器DW1的两端还并接继电器J2的常开触点J2-1与继 电器J1的常闭触点J1-2的串联电路;
继电器J1的常开触点J1-3与继电器J3的激磁线圈串接后接电源;
储水箱水位开关的高位舌簧继电器GW2与继电器J4的激磁线圈串接 后接电源，舌簧继电器GW2的两端还并接继电器J4的常开触点J4-1与继 电器J5的常闭触点J5-2的串联电路;
储水箱水位开关的低位舌簧继电器DW2与继电器J5的激磁线圈串接 后接电源，舌簧继电器DW2的两端还并接继电器J5的常开触点J5-1与继 电器J4的常闭触点J4-2的串联电路;
继电器J3的常开触点J3-1、继电器J5的常闭触点J4-3及接触器C的 激磁线圈串接后接电源;
电磁阀DF的激磁线圈与继电器J1、J5的常闭触点J1-4、J4-4串接后 接电源。
本实用新型的优点在于：
1、采用全自动废水收集储存冲洗马桶的办法，方便使用，不用人管就 能达到节水的效果，使用者不会因在使用过程中嫌麻烦因善小而不为而达 不到节水的目的。
2、本自动控制系统，带有中间区，不但能使仪表和执行机构动作频率 降低，不易损坏，保证使用，而且降低了造价，使居民能够用得起。
