申请日2018.02.28
公开(公告)日2018.06.22
IPC分类号F24D15/00; F24D19/00
摘要
本实用新型提供一种集中排水废热废水综合利用系统，包括淋浴收集水箱(1)、第1太阳能水箱(2)、第2太阳能水箱(3)、室外地埋式沼气罐(4)、屋顶沼气热水炉(5)、地板采暖蓄热罐(6)、全自动软化水装置(7)、膨胀水箱(8)、第1中水利用水箱(9)和第2中水利用水箱(18)。优点为：本实用新型直接利用公共浴室淋浴系统中淋浴废水余热对给水进行预热，再结合太阳能系统和辅助热源沼气等实现能源综合利用，在保证生活热水和冬季采暖的效果的同时，还达到节能的目的;本实用新型同时对废水进行两次处理，分别加以利用，又达到节约用水的目的。本实用新型对新建建筑和改造建筑均适用，施工安装方便，效益可观，具有推广价值。
权利要求书

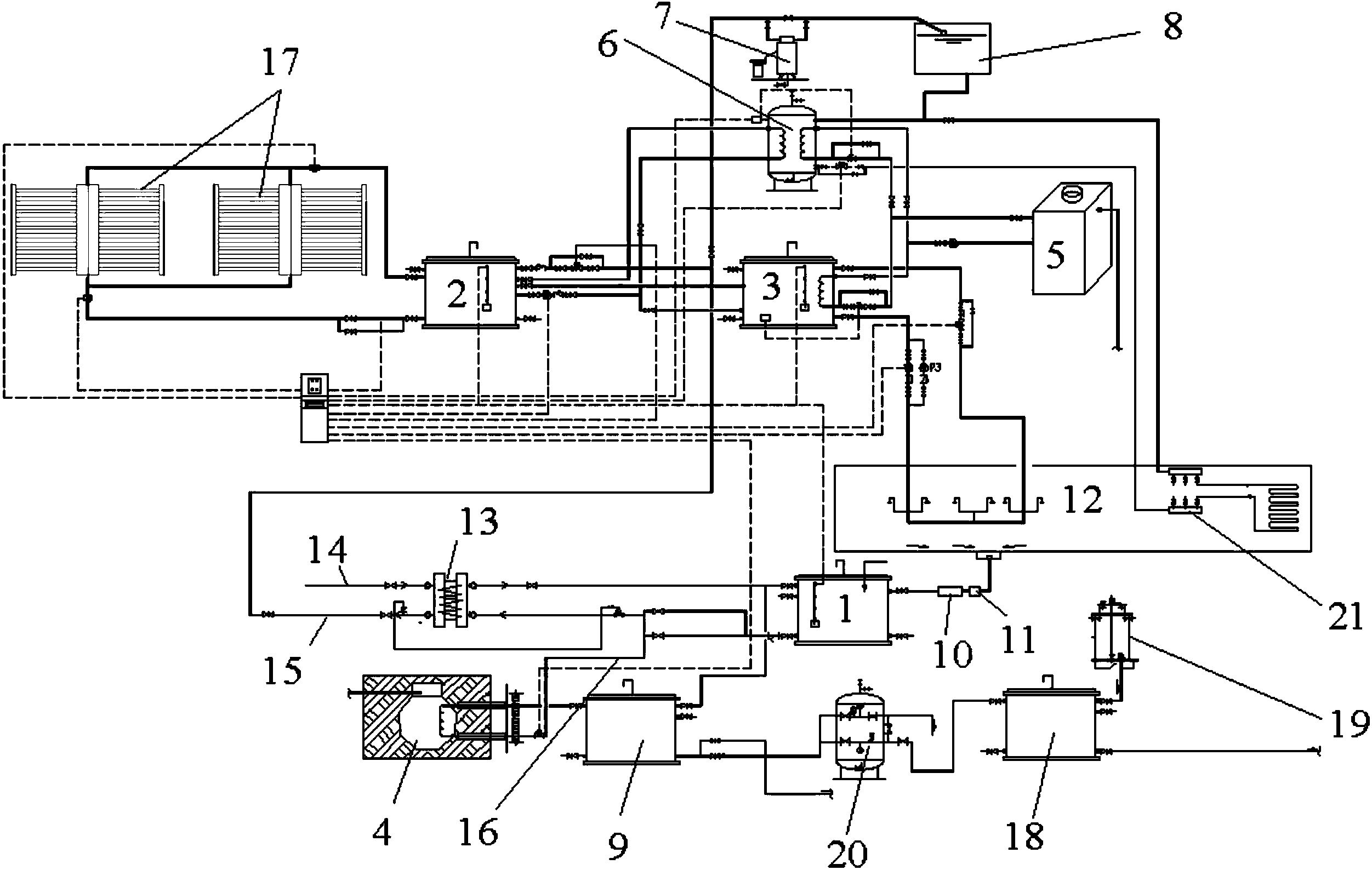

1.一种集中排水废热废水综合利用系统，其特征在于，包括淋浴收集水箱(1)、第1太阳能水箱(2)、第2太阳能水箱(3)、室外地埋式沼气罐(4)、屋顶沼气热水炉(5)、地板采暖蓄热罐(6)、全自动软化水装置(7)、膨胀水箱(8)和第1中水利用水箱(9);
所述淋浴收集水箱(1)的进水口依次通过毛发聚集器(10)和格栅(11)后，连接到集中淋浴间(12)的排水口;所述淋浴收集水箱(1)的排水口通过淋浴收集水箱排水管连接到板式换热器(13)的第1进水口;所述淋浴收集水箱(1)的回水口通过淋浴收集水箱回水管连接到板式换热器(13)的第1排水口;所述板式换热器(13)的第2进水口和自来水输水管(14)连接;所述板式换热器(13)的第2排水口和自来水排水管(15)连接;由此形成淋浴排水收集热回收子系统;
所述淋浴收集水箱排水管上引出淋浴收集水箱排水支管(16)，所述淋浴收集水箱排水支管(16)延伸到室外地埋式沼气罐(4)的内部进行热交换后，所述淋浴收集水箱排水支管(16)的排水口连接到所述第1中水利用水箱(9)的进水口，由此形成淋浴排水热回收加热发酵池子系统;
所述第1太阳能水箱(2)的第1排水口连接到太阳能集热板(17)的进水口;太阳能集热板的排水口连接到所述第1太阳能水箱(2)的回水口;所述第1太阳能水箱(2)的进水口与所述自来水排水管(15)连接;所述第1太阳能水箱(2)的第2排水口连接到第2太阳能水箱(3)的进水口;第2太阳能水箱(3)的第1排水口通过第2太阳能水箱排水管延伸到集中淋浴间(12)内部，用于向集中淋浴间(12)提供热水，再反馈连接到第2太阳能水箱(3)的回水口，由此形成太阳能热水子系统;
所述第2太阳能水箱(3)的第2排水口通过排水管延伸到屋顶沼气热水炉(5)的内部，经加热后，再反馈连接到第2太阳能水箱(3)的回水口，所述屋顶沼气热水炉(5)的沼气进口与所述室外地埋式沼气罐(4)的供沼气口连接，由此形成太阳能供热水沼气热水炉辅助加热子系统;
所述第1太阳能水箱(2)的第3排水口通过排水管延伸到地板采暖蓄热罐(6)的内部，对地板采暖蓄热罐(6)内加热后，再反馈连接到第1太阳能水箱(2)的回水口;地板采暖蓄热罐(6)还与屋顶沼气热水炉(5)串联，通过屋顶沼气热水炉(5)对地板采暖蓄热罐(6)进行辅助加热，由此形成太阳能供采暖沼气热水炉辅助加热子系统;地板采暖蓄热罐(6)的热水出口连接到集中淋浴间(12)的地板辐射采暖集水器(21)，经换热后，再反馈连接到地板采暖蓄热罐(6)的回水口;地板采暖蓄热罐(6)的补水口依次通过膨胀水箱(8)和全自动软化水装置(7)后，连接到自来水排水管(15)，由此形成太阳能供地板辐射采暖子系统。
2.根据权利要求1所述的集中排水废热废水综合利用系统，其特征在于，还包括第2中水利用水箱(18)和消毒加药系统(19);
第1中水利用水箱(9)的排水口通过加压装置和砂缸过滤装置(20)后，连接到第2中水利用水箱(18)的进水口;第2中水利用水箱(18)进水口与消毒加药系统(19)的排液口连接;第2中水利用水箱(18)的排水口与冲厕装置的进水口连接，由此形成淋浴排水收集后处理回用子系统。
3.根据权利要求1所述的集中排水废热废水综合利用系统，其特征在于，第1中水利用水箱(9)的排水口经过加压泵后，与室外灌溉系统的进水口连接。
说明书
集中排水废热废水综合利用系统
技术领域
本实用新型属于能源综合利用技术领域，具体涉及一种集中排水废热废水综合利用系统。
背景技术
面对全球气候变化，节能减排和低碳经济成为各国的共识。目前的住户洗浴系统，洗浴供水温度在37～40℃;而对于一般公共浴室，洗浴在冬季的供水温度在40～42℃，夏季在36～38℃。不同的洗浴场所，可能会由于设备和管理的差异，供水温度略有所差别。然而，一般在洗浴过程中仅消耗了5～10℃的温度，废水温度在31℃左右。因此，洗浴后排放的废水白白浪费掉了近三分之二的热量，而且，洗浴后废水由于具有31℃左右温度，直接排放会造成水体等热污染。
因此，如何有效、合理、高效的对洗浴后排放的废水进行回收利用，节约能源，是目前迫切需要解决的事情。
实用新型内容
针对现有技术存在的缺陷，本实用新型提供一种集中排水废热废水综合利用系统，可有效解决上述问题。
本实用新型采用的技术方案如下：
本实用新型提供一种集中排水废热废水综合利用系统，包括淋浴收集水箱(1)、第1太阳能水箱(2)、第2太阳能水箱(3)、室外地埋式沼气罐(4)、屋顶沼气热水炉(5)、地板采暖蓄热罐(6)、全自动软化水装置(7)、膨胀水箱(8)和第1中水利用水箱(9);
所述淋浴收集水箱(1)的进水口依次通过毛发聚集器(10)和格栅(11)后，连接到集中淋浴间(12)的排水口;所述淋浴收集水箱(1)的排水口通过淋浴收集水箱排水管连接到板式换热器(13)的第1进水口;所述淋浴收集水箱(1)的回水口通过淋浴收集水箱回水管连接到板式换热器(13)的第1排水口;所述板式换热器(13)的第2进水口和自来水输水管(14)连接;所述板式换热器(13)的第2排水口和自来水排水管(15)连接;由此形成淋浴排水收集热回收子系统;
所述淋浴收集水箱排水管上引出淋浴收集水箱排水支管(16)，所述淋浴收集水箱排水支管(16)延伸到室外地埋式沼气罐(4)的内部进行热交换后，所述淋浴收集水箱排水支管(16)的排水口连接到所述第1中水利用水箱(9)的进水口，由此形成淋浴排水热回收加热发酵池子系统;
所述第1太阳能水箱(2)的第1排水口连接到太阳能集热板(17)的进水口;太阳能集热板的排水口连接到所述第1太阳能水箱(2)的回水口;所述第1太阳能水箱(2)的进水口与所述自来水排水管(15)连接;所述第1太阳能水箱(2)的第2排水口连接到第2太阳能水箱(3)的进水口;第2太阳能水箱(3)的第1排水口通过第2太阳能水箱排水管延伸到集中淋浴间(12)内部，用于向集中淋浴间(12)提供热水，再反馈连接到第2太阳能水箱(3)的回水口，由此形成太阳能热水子系统;
所述第2太阳能水箱(3)的第2排水口通过排水管延伸到屋顶沼气热水炉(5)的内部，经加热后，再反馈连接到第2太阳能水箱(3)的回水口，所述屋顶沼气热水炉(5)的沼气进口与所述室外地埋式沼气罐(4)的供沼气口连接，由此形成太阳能供热水沼气热水炉辅助加热子系统;
所述第1太阳能水箱(2)的第3排水口通过排水管延伸到地板采暖蓄热罐(6)的内部，对地板采暖蓄热罐(6)内加热后，再反馈连接到第1太阳能水箱(2)的回水口;地板采暖蓄热罐(6)还与屋顶沼气热水炉(5)串联，通过屋顶沼气热水炉(5)对地板采暖蓄热罐(6)进行辅助加热，由此形成太阳能供采暖沼气热水炉辅助加热子系统;地板采暖蓄热罐(6)的热水出口连接到集中淋浴间(12)的地板辐射采暖集水器(21)，经换热后，再反馈连接到地板采暖蓄热罐(6)的回水口;地板采暖蓄热罐(6)的补水口依次通过膨胀水箱(8)和全自动软化水装置(7)后，连接到自来水排水管(15)，由此形成太阳能供地板辐射采暖子系统。
优选的，还包括第2中水利用水箱(18)和消毒加药系统(19);
第1中水利用水箱(9)的排水口通过加压装置和砂缸过滤装置(20)后，连接到第2中水利用水箱(18)的进水口;第2中水利用水箱(18)进水口与消毒加药系统(19)的排液口连接;第2中水利用水箱(18)的排水口与冲厕装置的进水口连接，由此形成淋浴排水收集后处理回用子系统。
优选的，第1中水利用水箱(9)的排水口经过加压泵后，与室外灌溉系统的进水口连接。
本实用新型提供的集中排水废热废水综合利用系统具有以下优点：
本实用新型直接利用公共浴室淋浴系统中淋浴废水余热对给水进行预热，再结合太阳能系统和辅助热源沼气等实现能源综合利用，在保证生活热水和冬季采暖的效果的同时，还达到节能的目的;本实用新型同时对废水进行两次处理，分别加以利用，又达到节约用水的目的。本实用新型对新建建筑和改造建筑均适用，施工安装方便，效益可观，具有推广价值。
