申请日2018.01.30
公开(公告)日2018.06.01
IPC分类号B01D33/39; B01D33/17; B01D33/46; B01D33/70; B01D33/80; C02F1/00
摘要
本发明公开一种污水杂物过滤设备，包括有支撑腿，其特征在于：所述支撑腿上设置有过滤污水输出管和过滤物排放管，在过滤污水输出管和过滤物排放管上方连接有过滤圆盘，所述过滤圆盘一侧连接有污水输入装置，在过滤圆盘内中心纵向安装有转动柱，在转动柱边缘均布有方向不一的过滤网，在过滤圆盘内壁下方设置有斜向的过滤网杂物清理装置，所述过滤污水输出管内安装有压力排放开关，在过滤圆盘后方外壁设有连接于压力排放开关和转动柱的传动装置，不再因为污水上残留的大体积杂物而堵塞过滤网，增加污水过滤效率，自动将污水和大体积杂物分离，且清理过滤网上的残留杂物不需要人们亲手去清洁，方便了人们，且结构简单，使用方便。
权利要求书

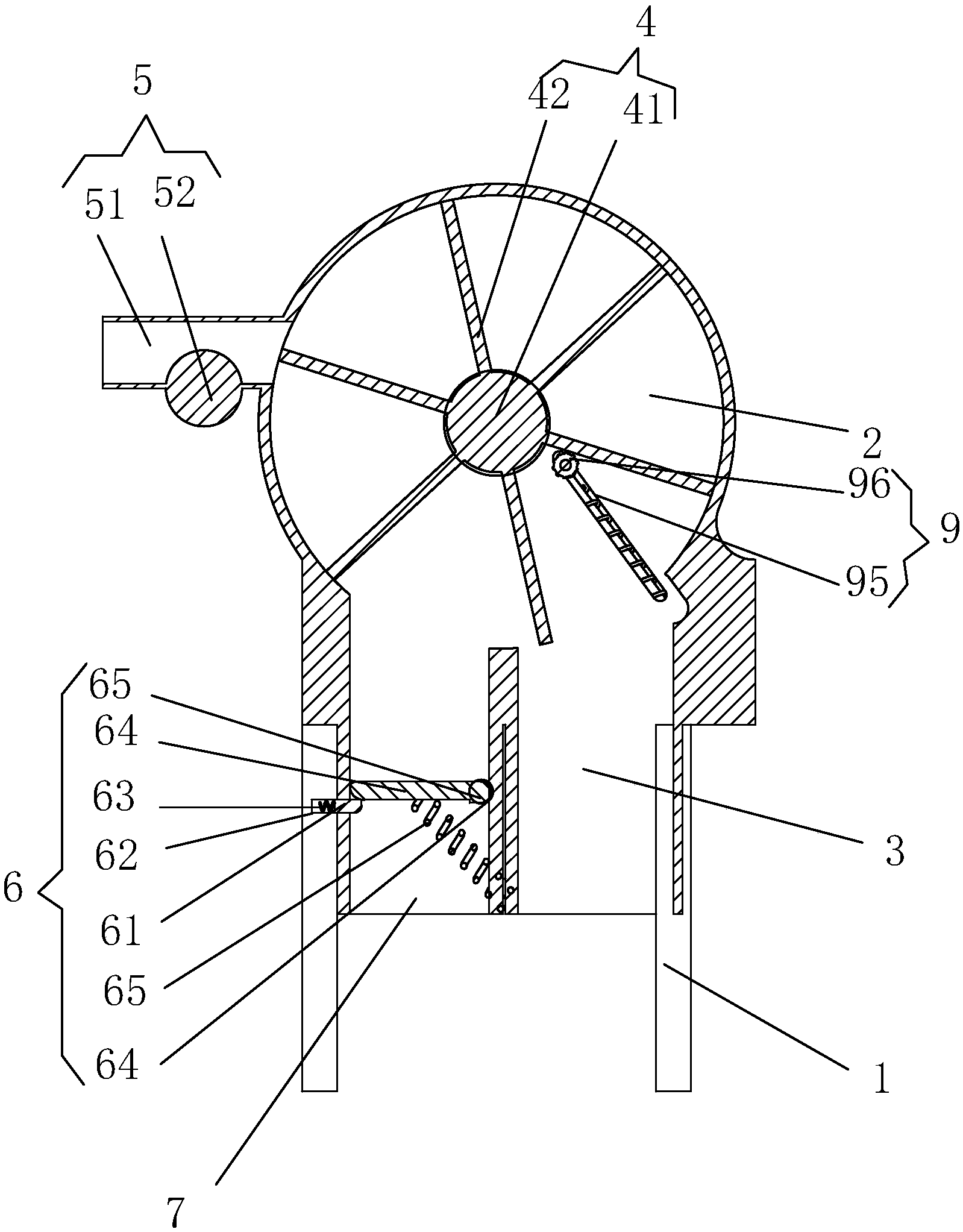

1.一种污水杂物过滤设备，包括有支撑腿(1)，其特征在于：所述支撑腿(1)上设置有过滤污水输出管(7)和过滤物排放管(3)，在过滤污水输出管(7)和过滤物排放管(3)上方连接有过滤圆盘(2)，所述过滤圆盘(2)一侧连接有污水输入装置(5)，在过滤圆盘(2)内中心纵向安装有转动柱(41)，在转动柱(41)边缘均布有方向不一的过滤网(42)，在过滤圆盘(2)内壁下方设置有斜向的过滤网杂物清理装置(9)，所述过滤污水输出管(7)内安装有压力排放开关(6)，在过滤圆盘(2)后方外壁设有连接于压力排放开关(6)和转动柱(41)的传动装置(8)。
2.根据权利要求1所述的一种污水杂物过滤设备，其特征在于所述压力排放开关(6)包括有设置在过滤污水输出管(7)侧壁的弹簧槽(62)，在弹簧槽(62)内安装有弹簧(63)，在弹簧(63)端部连接有顶块(61)，所述顶块(61)安装在弹簧槽(62)内活动，在过滤污水输出管(7)另一侧壁设置有纵向转轴(65)，在纵向转轴(65)上套有翻板(64)，所述翻板(64)由顶块(61)卡紧于头端，在翻板(64)和过滤污水输出管(7)侧壁之间设置有压力弹簧(65)，所述纵向转轴(65)头端和转动柱(41)头端延伸至过滤污水输出管(7)外壁，所述纵向转轴(65)头端和转动柱(41)头端之间连接有传动装置(8)。
3.根据权利要求2所述的一种污水杂物过滤设备，其特征在于所述传动装置(8)包括有设置在纵向转轴(65)头端的单向齿轮(85)，在转动柱(41)头端设置有大齿轮(89)，在大齿轮(89)和单向齿轮(85)之间设有两个换向齿轮(88)。
4.根据权利要求3所述的一种污水杂物过滤设备，其特征在于所述的单向齿轮(85)包括有连接在纵向转轴(65)头端的转动盘(81)，在转动盘(81)边缘处均布有多个单向斜槽(82)，在单向斜槽(82)内部设有齿牙转轴(83)，所述齿牙转轴(83)外安装有单向齿牙(84)。
5.根据权利要求3所述的一种污水杂物过滤设备，其特征在于所述的换向齿轮(88)包括有小齿轮座(87)，在小齿轮座(87)上安装有换向齿轮(86)。
6.根据权利要求1所述的一种污水杂物过滤设备，其特征在于所述的过滤网杂物清理装置(9)包括有设置在过滤圆盘(2)内壁面斜向贯穿于过滤圆盘(2)外壁的导向槽(95)，所述导向槽(95)后方的过滤圆盘(2)外壁上设置有斜轴套(91)，在斜轴套(91)内设置有伸缩杆(92)，所述伸缩杆(92)上端设有安装在导向槽(95)内活动的刮轮轴(94)，在过滤圆盘(2)内壁上设有安装在刮轮轴(94)外转动的刮轮(96)，在刮轮轴(94)和斜轴套(91)之间设有套接在伸缩杆(92)外的斜向弹簧(93)。
7.根据权利要求1所述的一种污水杂物过滤设备，其特征在于所述的污水输入装置(5)包括有连接在过滤圆盘(2)上的输水管(51)，在输水管(51)上设置有抽水泵(52)。
说明书
一种污水杂物过滤设备
技术领域
本发明涉及污水处理设备领域，特别涉及一种污水杂物过滤设备。
背景技术
污水处理设备，用于污水的处理，使污水变得更加纯净，但现有的生活污水、农作物水等进行过滤时，污水上残留的大体积杂物容易堵塞过滤网，从而使污水过滤效率降低，且清理过滤网上的残留杂物给人们带来不便。
故此，现有的污水处理设备需要进一步改善。
发明内容
本发明的目的是为了克服现有技术中的不足之处，提供一种污水杂物过滤设备。
为了达到上述目的，本发明采用以下方案：
一种污水杂物过滤设备，包括有支撑腿，其特征在于：所述支撑腿上设置有过滤污水输出管和过滤物排放管，在过滤污水输出管和过滤物排放管上方连接有过滤圆盘，所述过滤圆盘一侧连接有污水输入装置，在过滤圆盘内中心纵向安装有转动柱，在转动柱边缘均布有方向不一的过滤网，在过滤圆盘内壁下方设置有斜向的过滤网杂物清理装置，所述过滤污水输出管内安装有压力排放开关，在过滤圆盘后方外壁设有连接于压力排放开关和转动柱的传动装置。
如上所述的一种污水杂物过滤设备，其特征在于所述压力排放开关包括有设置在过滤污水输出管侧壁的弹簧槽，在弹簧槽内安装有弹簧，在弹簧端部连接有顶块，所述顶块安装在弹簧槽内活动，在过滤污水输出管另一侧壁设置有纵向转轴，在纵向转轴上套有翻板，所述翻板由顶块卡紧于头端，在翻板和过滤污水输出管侧壁之间设置有压力弹簧，所述纵向转轴头端和转动柱头端延伸至过滤污水输出管外壁，所述纵向转轴头端和转动柱头端之间连接有传动装置。
如上所述的一种污水杂物过滤设备，其特征在于所述传动装置包括有设置在纵向转轴头端的单向齿轮，在转动柱头端设置有大齿轮，在大齿轮和单向齿轮之间设有两个换向齿轮。
如上所述的一种污水杂物过滤设备，其特征在于所述的单向齿轮包括有连接在纵向转轴头端的转动盘，在转动盘边缘处均布有多个单向斜槽，在单向斜槽内部设有齿牙转轴，所述齿牙转轴外安装有单向齿牙。
如上所述的一种污水杂物过滤设备，其特征在于所述的换向齿轮包括有小齿轮座，在小齿轮座上安装有换向齿轮。
如上所述的一种污水杂物过滤设备，其特征在于所述的过滤网杂物清理装置包括有设置在过滤圆盘内壁面斜向贯穿于过滤圆盘外壁的导向槽，所述导向槽后方的过滤圆盘外壁上设置有斜轴套，在斜轴套内设置有伸缩杆，所述伸缩杆上端设有安装在导向槽内活动的刮轮轴，在过滤圆盘内壁上设有安装在刮轮轴外转动的刮轮，在刮轮轴和斜轴套之间设有套接在伸缩杆外的斜向弹簧。
如上所述的一种污水杂物过滤设备，其特征在于所述的污水输入装置包括有连接在过滤圆盘上的输水管，在输水管上设置有抽水泵。
综上所述，本发明相对于现有技术其有益效果是：
本发明的污水处理设备对生活污水、农作物水等进行过滤时，不再因为污水上残留的大体积杂物而堵塞过滤网，增加污水过滤效率，自动将污水和大体积杂物分离，方便人们操作，且清理过滤网上的残留杂物不需要人们亲手去清洁，方便了人们，且结构简单，使用方便。
