申请日2003.09.19
公开(公告)日2004.04.21
IPC分类号C02F9/14; C02F9/02
摘要
一种垃圾渗滤液多级深度生化物化处理工艺(简称MBP工艺)，属污水多级处理领域，它由立环生化反应、富氧强化氧化、臭氧催化裂解和混凝澄清工序组成的多级生化处理工艺和由预处理、连续微过滤膜及两级反渗透组成的深度物化处理工艺组合而成，本工艺采用模块化集装结构，省却许多连接管路和有效缩小设备体积，降低设备投资及占地各约30%，适当调节工艺参数，能适应各种水质变化的处理，出水达到生活杂用水和饮用水标准，达到零排放。
権利要求書
1、一种垃圾渗滤液多级深度生化物化处理工艺，它是将渗滤液(原水) (1)自填埋坑内收集系统收集后汇入进水泵池内，经细格栅(2)进入提升泵池 (3)，由潜污泵将原水提升进入多级生化处理工艺(第一个虚线框)的立环生 化反应工序(4)，经立环生化反应工序处理降解后的水进入该工序的生化沉淀 区(5)，由生化沉淀区出来的水进入富氧强化氧化工序(6)，经富氧强化氧化 处理后的水进入臭氧催化裂解工序(7)，经臭氧催化裂解处理后的水进入混凝 澄清工序(8)，由混凝澄清工序(8)出来的水进入深度物化处理工艺(第二个 虚线框)之粗过滤器(9)、粗过滤器出来的水进入活性炭过滤器(10)，由活性 炭过滤器出来的水进入连续微过滤膜(11)，来自连续微过滤膜的水进入一级反 渗透(12)，通过一级反渗透工序处理后的水再进入二级反渗透(13)，经连续 微过滤膜(11)或再经一级反渗透(12)处理达到了生活杂用水标准的水进入 清水箱(14)备用;由二级反渗透出来的水再进入静态混合器(15)中，经臭 氧杀菌处理并进行静态混合，由静态混合器(15)出来的达到生活饮用水标准 的水进入净水箱(16)备用;由多级生化处理工艺之生化沉淀区(5)和混凝澄 清工序(8)出来的回流污泥(17)、(18)分别进入立环生化反应工序(4)和 富氧强化氧化工序(6)、臭氧催化裂解工序(7)继续反应处理，其剩余污泥(19)、 (20)进入贮泥罐(21)再去回填;本发明特征在于：
a)采用了多级生化处理工艺和深度物化处理工艺相组合的渗滤液多级深度 生化物化处理工艺;
b)所述多级生化处理工艺由立环生化反应工序(4)和该工序的生化沉淀区 (5)、富氧强化氧化工序(6)、臭氧催化裂解工序(7)和混凝澄清工序(8) 组成;
c)所述深度物化处理工艺由粗过滤器(9)、活性炭过滤器(10)、连续徼过 滤膜(11)、一级反渗透(12)和二级反渗透(13)组成;
d)出水为达到生活杂用水标准和生活饮用水标准的零排放。
说明书
垃圾渗滤液多级深度生化物化处理工艺
本发明涉及污水多级处理领域。
国内垃圾多采用堆积填埋方式集中处理，垃圾渗滤液是垃圾填埋过程中， 经过微生物的发酵和降解，有机物转化分解的同时将其自身含有的水分分离出 来，经外界大气降水的冲刷与淋洗而产生，通过填埋坑底部收集系统分离出的 一种不同于一般城市污水的高有机物浓度废水;其成分相当复杂，富含各种有 毒、有害物质，并具有较深的色度和恶臭，比一般城市污水有机物浓度要高10～ 20倍甚至数百倍。这样的废水如直接排放，势必对周围环境及地表水体造成极 大的污染，因此必须处理使其达到无害排放。由于各种因素的影响，如填埋期 限、外界环境，填埋密实度等等，水量和水质变化较大。垃圾处理在我国乃至 整个世界开展的时间相对较短、经验不足，对于垃圾处理中产生的渗滤液更是 缺乏成功经验和成熟技术。多是采用城市污水处理的一些方法，这些方法对于 渗滤液处理达不到满意的结果，所以如何有效处理垃圾渗滤液是目前世界上公 认的难题。目前国内垃圾渗滤液处理方法大多是将城市污水处理工艺稍作参数 调整移植过来，该类方法主要是以利用微生物自身代谢降解有机物为主，流程 较长，一般经厌氧及好氧处理，工艺比较繁琐，且技术含量低，维护操作复杂， 处理效果不理想，出水超标。
本发明目的是提供一种垃圾渗滤液多级深度生化物化处理工艺(简称MBP 工艺)，该工艺投资省、占地少，出水达到生活杂用水标准和生活饮用水标准， 达到零排放(即无废水排放)。

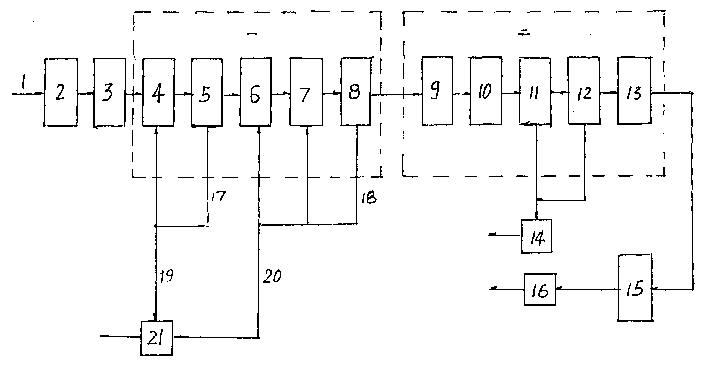

本发明是这样实现的，参照附图1，垃圾渗滤液(原水)(1)自填埕坑内收 集系统收集后汇入到进水泵池内，经细格栅(2)进入提升泵池(3)，由潜污泵 将原水提升进入多级生化处理工艺(第一个虚线框)之立环生化反应工序(4)， 经立环生化反应工序处理降解后的水进入该工序的生化沉淀区(5)，由生化沉 淀区出来的水进入富氧强化氧化工序(6)，经富氧强化氧化处理后的水进入臭 氧催化裂解工序(7)，经臭氧催化裂解处理后的水进入混凝澄清工序(8)，由 混凝澄清工序出来的水进入深度物化处理工艺(第二个虚线框)之粗过滤器(9)， 粗过滤器出来的水进入活性炭过滤器(10)，由活性炭过滤器出来的水进入连续 微过滤膜(11)，来自连续微过滤膜的水进入一级反渗透(12)，通过一级反渗 透工序处理后的水再进入二级反渗透(13)，经连续微过滤膜(11)或再经一级 反渗透(12)处理后达到了生活杂用水标准的水进入清水池(14)备用，去进 行中水回用;由二级反渗透处理后出来的水再进入静态混合器(15)中经臭氧 离子杀菌处理，并进行静态混合，由静态混合器(15)出来的达到生活饮用水 标准的水进入净水箱(16)备用，用于处理场职工的生活用水;由多级生化处 理工艺之生化沉淀区(5)和混凝澄清工序(8)出来的回流污泥(17)、(18) 分别进入立环生化反应工序(4)和富氧强化氧化工序(6)、臭氧催化裂解工序 (7)继续反应，其剩余污泥(19)、(20)进入贮泥罐(21)再去回填;
本发明特征在于：
1、采用了多级生化处理工艺和深度物化处理工艺相结合的渗滤液多级深度 生化物化处理工艺;
2、所述多级生化处理工艺由立环生化反应工序(4)和该工序的生化沉淀 区(5)、富氧强化氧化工序(6)、臭氧催化裂解工序(7)和混凝澄清工序(8) 组成;
3、所述深度物化处理工艺由粗过滤器(9)、活性炭过滤器(10)、连续微 过滤膜(11)、一级反渗透(12)和二级反渗透(13)组成;
4、出水为达到生活杂用水标准和生活饮用水标准的零排放。
