申请日2018.02.13
公开(公告)日2018.11.30
IPC分类号C02F9/02
摘要
本实用新型的目的是为了解决现有技术中水处理系统存在的问题，提供了一种变频调速的水处理系统。该水处理系统包括旋流井，过滤器，冷却池，带有变频器的高压水泵，管道，以及变频调速控制装置;所述旋流井，过滤器，冷却池和带有变频器的高压水泵之间通过管道连接，所述变频调速控制装置分别与管道和高压水泵的变频器连接。本实用新型由于在供水过程中通过变频器控制高压泵全程参与流量、压力控制，可以全面解决工频水泵水系统的各种缺陷，减少对管道和设备的损伤，解决了能源消耗量大的问题，并且降低设备复杂性，减少维修时间，提高作业率。
权利要求书

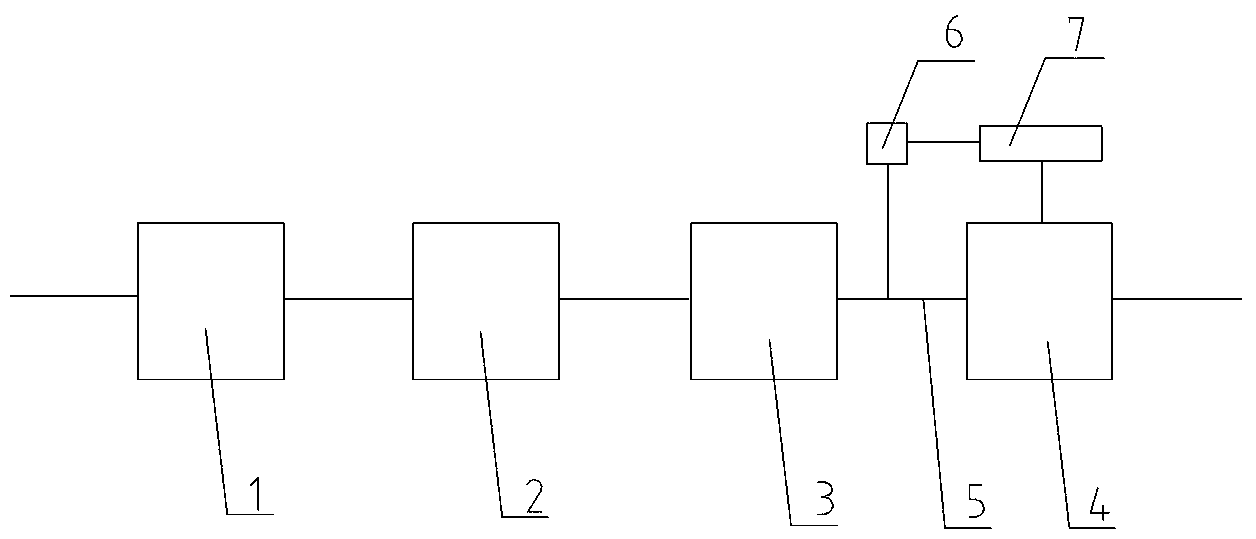

1.一种变频调速的水处理系统，其特征在于，包括旋流井，过滤器，冷却池，带有变频器的高压水泵，管道，以及变频调速控制装置;
所述旋流井，过滤器，冷却池和带有变频器的高压水泵之间通过管道连接，所述变频调速控制装置分别与管道和高压水泵的变频器连接。
2.根据权利要求1所述的一种变频调速的水处理系统，其特征在于，所述变频调速控制装置包括压力传感器，流量传感器和PLC。
3.根据权利要求2所述的一种变频调速的水处理系统，其特征在于，所述压力传感器和流量传感器分别与PLC连接。
4.根据权利要求2或3所述的一种变频调速的水处理系统，其特征在于，所述PLC还设有PID控制组件。
5.根据权利要求2所述的一种变频调速的水处理系统，其特征在于，所述压力传感器和流量传感器分别设置于旋流井，过滤器，冷却池和带有变频器的高压水泵之间的管道内。
说明书
一种变频调速的水处理系统
技术领域
本实用新型涉及水处理系统技术领域，特别涉及一种变频调速的水处理系统。
背景技术
轧钢厂需要大量水冷却轧辊，为节水和环保一般采用循环水。但是，在如连轧管厂等特殊情况下，芯棒用石墨润滑，毛管抗氧化用硼砂，所以水中会携带有石墨、硼砂、油等杂质，循环水需经过处理才能使用，国内外现有的水处理使用工频水泵水系统，其成本低、故障率高、维护成本高、生产效率低;同时需要采用手动调节阀配合控制水平衡方式，其成本低、故障率高、操作复杂。并且，由于高压泵无论是否处于工作状态始终处于工频高速运行状态，产生大量的能源浪费，同时采用大量的手动阀来进行水压、水量的控制，不但复杂繁琐而且故障率很高,操作复杂。
实用新型内容
本实用新型的目的是为了解决现有技术中水处理系统存在的问题，提供了一种变频调速的水处理系统。本实用新型由于在供水过程中通过变频器控制高压泵全程参与流量、压力控制，可以全面解决工频水泵水系统的各种缺陷，减少对管道和设备的损伤，解决了能源消耗量大的问题，并且降低设备复杂性，减少维修时间，提高作业率。
本发明的技术方案为：一种变频调速的水处理系统，包括旋流井，过滤器，冷却池，带有变频器的高压水泵，管道，以及变频调速控制装置;
所述旋流井，过滤器，冷却池和带有变频器的高压水泵之间通过管道连接，所述变频调速控制装置分别与管道和高压水泵的变频器连接。
进一步的，所述变频调速控制装置包括压力传感器，流量传感器，PLC。
进一步的，所述压力传感器和流量传感器分别与PLC连接。
进一步的，所述PLC还设有PID控制组件。
进一步的，所述压力传感器和流量传感器分别设置于旋流井，过滤器，冷却池和带有变频器的高压水泵之间的管道内。
与现有技术相比，本实用新型的优势在于：
1、由于在供水过程中通过变频器控制高压泵全程参与流量、压力控制，可以全面解决工频水泵水系统的各种缺陷，保证管体内压力的恒定，达到工艺要求的水压压力和流量，减少管路冲击问题。在待机状态下，供水泵以较低转速运行可以有效的避免管路内部的水锤效应，减少高压水对管道和阀体的冲击，有效减少备件损耗。
2、解决了能源消耗量大问题。供水泵在待机状态下低速待机运行，较之工频水泵设备，可以大大的减少能源浪费，降低设备运行成本。
3、降低设备复杂性，减少维修时间，提高作业率。改成压力、流量闭环调速恒压控制方式后，系统原有的手动控制阀设备全部可以省去不用，降低设备维护和检修难度，减少维修时间，提高作业率。
