申请日2003.09.18
公开(公告)日2004.10.20
IPC分类号G09B25/02
摘要
城市污水处理及中水回用装置演示模型，属于工业演示模型。它包括污染进水管，储水池，流量计，格栅池，沉沙池，厌、缺氧池，曝气池，二沉池，刮泥机，排泥管，药液槽，搅拌器，机械混凝器，暂存池，过滤器，消毒剂发生器，消毒剂接触器，反冲洗水泵，泥渣收集槽，排空管等部分。各部分之间的连通管道中均串接有电控控制阀;设备和连通管道均采用透明材料制成;各液面的显示采用电控发光管;各连通管道上嵌入不同颜色的光管;泵及旋转设备的旋转部位嵌入电控旋转灯。它形象逼真地演示了城市污水处理及中水回用的方法、过程、效果，提高人们的节水意识。适于演示用。
権利要求書

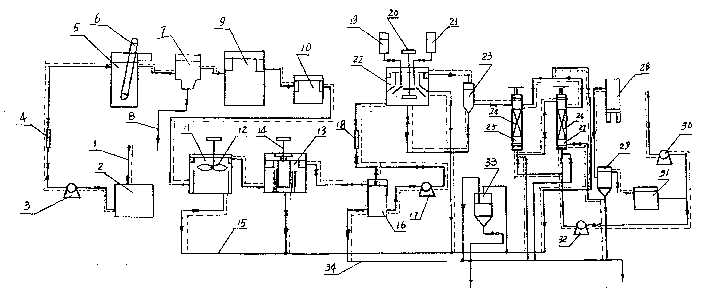

1、一种城市污水处理及中水回用装置演示模型，其特征是通过污水进水管与污水源 相连通的储水池的一侧通过串接有污水泵，流量计的管道与在其内设置有机械格栅池的进 水口相连通，机械格栅的出水口通过管道与在其下侧设置有排砂管的沉砂池的进水口相连 通，沉砂池的出水口通过管道与厌氧池的进水口相连通，厌氧池的出水口通过管道与缺氧 池的进水口相连通，缺氧池的出水口通过管道与在其内设置有曝气机的曝气池的进水口相 连通，曝气池的下侧通过管道与排泥管相连通，曝气池的出水口通过管道与在其内设有的 刮泥机的二沉池的进水口相连通，二沉池的下侧通过管道与排泥管相连通，二沉池的出水 口通过管道与储水罐相连通，储水罐的出水口通过管道与水泵的进水口相连通，水泵的出 水口通过串接有流量计的管道与在其内设置有搅拌器的机械混凝器的进水口相连通，药液 槽通过管道与机械混凝器相连通，机械混凝器通过管道与排污管相连通，机械混凝器的出 水口与暂存池的进水口相连通，暂存池通过管道与排泥管相连通，暂存池的出水口通过管 道与陶瓷滤料过滤器的进水口相连通，该过滤器的出水口通过管道与活性滤料过滤器的进 水口相连通，在该二过滤器的上侧分别通过反冲洗管与排泥管相连通，在该二过滤器的下 侧分别通过管道与排空管相连通，活性滤料过滤器的出水口通过管道与消毒剂接触器的进 水口相连通，消毒剂接触器的进液口通过管道与消毒剂发生器相连通，消毒剂接触器的下 侧通过管道与排空管相连通、其出水口与清水储罐相连通，清水储罐通过管道与反冲洗水 泵的进水口相连通，反冲洗水泵的出水口与二个过滤器的下侧相连通。
2、根据权利要求1所述的城市污水处理及中水回用装置演示模型，其特征是在所述 的各部分之间的连通管道中均串接有由电控箱控制的控制阀。
3、根据权利要求1所述的城市污水处理及中水回用装置演示模型，其特征是各液面 的显示采用在各液面处的有机玻璃上打孔并嵌入由电控箱控制的发光管;在各连通管道上 打孔并嵌入由循环灯控制器控制的不同颜色的光管;在表示泵及旋转设备的旋转部位嵌入 由电控箱控制的旋转灯。
说明书
城市污水处理及中水回用装置演示模型
所属技术领域
本实用新型涉及一种工业演示模型，尤其是一种城市污水处理及中水回用装置演示模 型。
背景技术
伴随着水资源的日趋紧缺和污水排放对环境的影响，人们对污水的治理和回用越来越 重视，加强宣传教育力度、不断提高人们对污水治理和回用的意识已成为不可忽视的问题。 但是目前人们对在污水治理和回用的宣传教育方式上还比较单调，特别是缺少一种形象的 教育方式，如模型演示等，这是目前在污水处理和回用的宣传教育工作中存在的缺陷。
发明内容
本实用新型的任务在于提供一种可形象的展示城市污水处理及中水回用的方法、过 程、效果的城市污水处理及中水回用装置演示模型。
为实现上述任务，本实用新型采取的技术方案是：通过污水进水管与污水源相连通的 储水池的一侧通过串接有污水泵，流量计的管道与在其内设置有机械格栅的格栅池的进水 口相连通，机械格栅的出水口通过管道与在其下侧设置有排砂管的沉砂池的进水口相连 通，沉砂池的出水口通过管道与厌氧池的进水口相连通，厌氧池的出水口通过管道与缺氧 池的进水口相连通，缺氧池的出水口通过管道与在其内设置有曝气机的曝气池的进水口相 连通，曝气池的下侧通过管道与排泥管相连通，曝气池的出水口通过管道与在其内设 有的刮泥机的二沉池的进水口相连通，二沉池的下侧通过管道与排泥管相连通，二沉池的 出水口通过管道与储水罐相连通，储水罐的出水口通过管道与水泵的进水口相连通，水泵 的出水口通过串接有流量计的管道与在其内设置有搅拌器的机械混凝器的进水口相连通， 药液槽通过管道与机械混凝器相连通，机械混凝器通过管道与排污管相连通，机械混凝器 的出水口与暂存池的进水口相连通，暂存池通过管道与排泥管相连通，暂存池的出水口通 过管道与陶瓷滤料过滤器的进水口相连通，该过滤器的出水口通过管道与活性滤料过滤器 的进水口相连通，在该二过滤器的上侧分别通过反冲洗管与排泥管相连通，在该二过滤器 的下侧分别通过管道与排空管相连通，活性滤料过滤器的出水口通过管道与消毒剂接触器 的进水口相连通，消毒剂接触器的进液口通过管道与消毒剂发生器相连通，消毒剂接触器 的下侧通过管道与排空管相连通、其出水口与清水储罐相连通，清水储罐通过管道与反冲 洗水泵的进水口相连通，反冲洗水泵的出水口与二个过滤器的下侧相连通。
在上方案中：1、在所述的各部分之间的连通管道中均串接有由电控箱控制的控制阀; 2、上述的各种设备和连通管道均采用透明有机玻璃材料制成;3、各液面的显示采用在各 液面处的有机玻璃上打孔并嵌入由电控箱控制的发光管;4、在各连通管道上打孔并嵌入 由循环灯控制器控制的不同颜色的发光管，以显示流动中的液体;5、在表示泵及旋转设 备的旋转部位嵌入由电控箱控制的旋转灯，用旋转灯光表示运动与停止。
由于采取了上述技术方案，经污水进水管进入储水池中的污水经污水泵送入机械格 栅，经机械格栅截留污水中大尺寸悬浮物，再经沉沙池使污水中的细小砂粒沉淀后进入厌 氧池，在厌氧池中污水中的部分有机污染物及磷经厌氧微生物分解与吸收后进入缺氧池 中，在缺氧池中兼性厌氧菌再进一步除去水中的有机物进入好氧池(曝气池)中，利用池 中供入空气生成大量好氧生物将污水中余下的有机污染物进一步净化，经曝气池处理的水 进入二沉池沉淀其中的活性污泥后，上清液可达标排放，污泥进入排泥管排出，经二沉池 处理后的达标水如需回用，将其送入储水罐中，用泵将其送入机械混凝凝器中并加入化学 药物进行处理后送入暂存池中对化学处理中产生的活性污泥进行沉淀并排出，其上清液送 入二级过滤器中将水中的混凝微粒经滤料截留，并去除异味和脱色，过滤后的水送入消毒 剂接触器中与消毒液混合消毒，消毒后的水完全符合二次用水的标准并将其送入清水储罐 中供使用，二级过滤器中经过滤后存留下的污物可通过反冲洗将其清理干净。
由于采取了上述技术方案，本实用新型的有益效果：一是各工作过程可通过操作电控 箱控制演示，也可系统演示，其流动液体液位均可通过发光管演示出来，二是通过上述过 程人们可清楚的了解到城市污水处理及中水回用的方法、过程、效果，从而实现形象逼真 演示的任务，三是由于各部分之间采用了管道连接，所以具有便于安装迁移的特点。
