申请日2003.09.19
公开(公告)日2004.12.22
IPC分类号C02F1/20
摘要

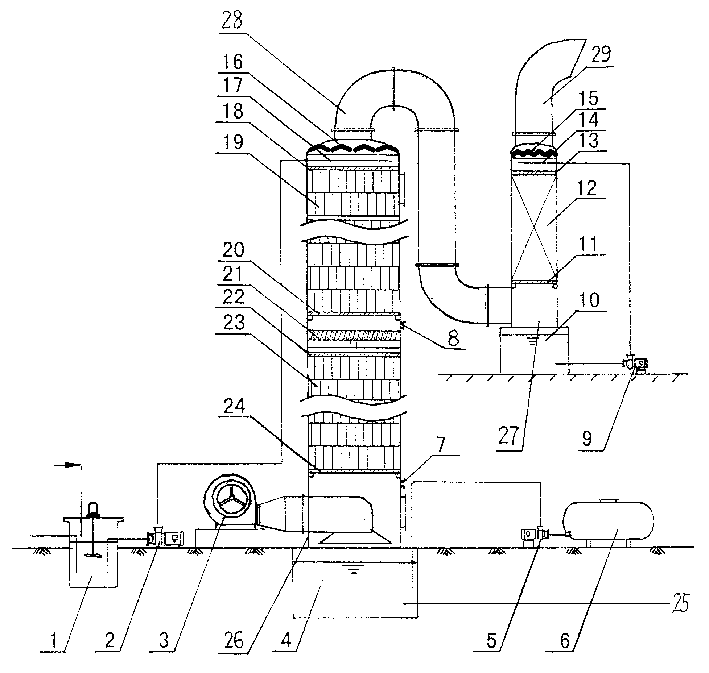

一种城市生活垃圾卫生填埋渗滤液脱除氨氮装置，由吹脱除氨塔和吸收塔联合组成，其吹脱除氨塔底部有调碱调节池，调碱调节池与酸罐由加药管相连通，吹脱除氨塔顶部由连接管与吸收塔内填料下部连接，在吹脱除氨塔内填料的上面布有渗滤液布水器，渗滤液布水器经管道与提升泵出水口连接，提升泵进水口经管道与渗滤液池连通，渗滤液布水器上面有除雾器，在吹脱除氨塔内填料的下面有空气分布器;吸收塔的下面置有吸收液水池，吸收液水池连通循环泵的进水端，循环水泵与吸收塔填料上面的喷淋布水器连通，吸收塔顶部连通排气管;在吹脱除氨塔和吸收塔内的填料下有填料层支撑，填料上有填料压板。可用于高氨氮废水中氨氮的吹脱和吸收，防止污染大气。
権利要求書
1、一种城市生活垃圾卫生填埋渗滤液脱除氨氮装置，包括吹脱除氨塔体和塔内填 料，其特征在于：由吹脱除氨塔和吸收塔联合组成，其吹脱除氨塔底部有调碱调节池， 调碱调节池与酸罐由加药管相连通，吹脱除氨塔顶部由连接管与吸收塔内填料下部连 接，在吹脱除氨塔填料的上面布有渗滤液布水器，渗滤液布水器经管道与提升泵出水口 连接，提升泵进水口经管道与渗滤液池连通，渗滤液布水器上面有吹脱除氨塔除雾器， 在吹脱除氨塔内填料的下面有空气分布器，吹脱除氨塔填料下面连有鼓风机;
吸收塔的下面置有吸收液水池，吸收液水池连通循环泵的进水端，循环水泵的出水 端经管道与吸收塔填料上面的喷淋布水器连通，喷淋布水器上面有吸收塔除雾器，吸收 塔顶部连通排气管，在吹脱除氨塔和吸收塔填料下有填料层支撑，填料上有填料压板。
2、如权利要求1所述的城市生活垃圾卫生填埋渗滤液脱除氨氮装置，其特征在于： 所述吹脱除氨塔内的填料有上、下两层，两层填料之间布有液体集散器。
3、如权利要求1或2所述城市生活垃圾卫生填埋渗滤液脱除氨氮装置，其特征在 于：所述吹脱除氨塔和吸收塔内的除雾器为折叠挡板式。
4、如权利要求1或2所述的城市生活垃圾卫生填埋渗滤液脱除氨氮装置，其特征 在于：所述吹脱除氨塔塔体上设有反冲洗管口。
5、如权利要求1或2所述的城市生活垃圾卫生填埋渗滤液脱除氨氮装置，其特征 在于：所述吹脱除氨塔和吸收塔塔体的材料是混凝土、碳钢、不锈钢。
说明书
城市生活垃圾卫生填埋渗滤液脱除氨氮装置
技术领域
本实用新型涉及一种适用于处理垃圾渗滤液中氨氮的装置。
背景技术
垃圾渗滤液是城市生活垃圾卫生填埋场的必然产物，常造成二次污染，必须进行妥 善处理，达标后才能排放。垃圾渗滤液中成分复杂，属于高难处理的有机废水，其中氨 氮含量高达2000-4000mg/L。渗滤液中NH4 +-N不仅给受纳水体带来污染，也给渗滤 液处理工艺选择上带来很大难度，是垃圾渗滤液处理难的一个重要原因。据研究表明， 垃圾渗滤液中氨氮浓度与垃圾的垃圾成分、填埋方式、填埋场的所处年龄段密切相关。 建场初期，氨态氮含量较低些，随着垃圾填埋场的年龄的增长而升高，直至封场，浓度 范围一般在500-10000mg/l。垃圾渗滤液中的NH4 +-H含量站总氮量的85-90%。有 人研究，垃圾渗滤液中氨氮衰减有一定规律性，据预测若垃圾渗滤液不排放封存在场内 的话，自然生物氧化稳定，需要21年的时间才达到25mg/l的排放标准，而国外研究 认为，稳定时间至少要70年，甚至100年。现有处理技术有生化法和反渗透膜法， 其生化法中生物脱氮有一定的局限性，氨氮浓度超过一定范围，尤其是在碳氮比例严重 失调的渗滤液的水质条件下，在很大程度上抑制了微生物的活性，高浓度氨氮会毒害生 化法中的微生物生长，给低有机质、高氨氮的渗滤液处理带来很大困难，因此，含有高 浓度氨氮的垃圾渗滤液不适用生化法处理。而反渗透法的处理成本较高，不易推广应用。
实用新型内容
本实用新型的目的是提供一种城市生活垃圾卫生填埋渗滤液脱除氨氮装置，解决高 浓度氨氮的垃圾渗滤液无害化处理问题，并降低运行成本，提高处理效率。
本实用新型的技术方案：城市生活垃圾卫生填埋渗滤液脱除氨氮装置包括吹脱除氨 塔体和塔内填料，其特征在于：由吹脱除氨塔和吸收塔联合组成，其吹脱除氨塔底部有 调碱调节池，调碱调节池与酸罐由加药管相连通，吹脱除氨塔顶部由连接管与吸收塔内 填料下部连接，在吹脱除氨塔填料的上面布有渗滤液布水器，渗滤液布水器经管道与提 升泵出水口连接，提升泵进水口经管道与渗滤液池连通，渗滤液布水器上面有吹脱除氨 塔除雾器，在吹脱除氨塔内填料的下面有空气分布器，吹脱除氨塔填料下面连有鼓风机;
吸收塔的下面置有吸收液水池，吸收液水池连通循环泵的进水端，循环水泵的出水 端经管道与吸收塔填料上面的喷淋布水器连通，喷淋布水器上面有吸收塔除雾器，吸收 塔顶部连通排气管，在吹脱除氨塔和吸收塔填料下有填料层支撑，填料上有填料压板。
上述吹脱除氨塔内的填料有上、下两层，两层填料之间布有液体集散器。
上述吹脱除氨塔和吸收塔内的除雾器为折叠挡板式。
上述吹脱除氨塔塔体上设有反冲洗管口。
上述吹脱除氨塔和吸收塔塔体的材料是混凝土、碳钢、不锈钢。
有益效果：垃圾中高氨氮渗滤废液自上而下流经塔内填料，在填料表面形成一层液 膜，空气自下而上流经填料，液膜中氨氮析出由空气带走，达到吹脱氨氮的目的。吹脱 出来的含氨气体再进入吸收塔，吸收液循环喷淋，将氨吸收、净化后排入大气，可用于 高氨氮废水中氨氮的吹脱和吸收，防止污染大气。且运行成本低，去除效率高。
