申请日2003.09.19
公开(公告)日2004.09.15
IPC分类号C02F3/12
摘要
一种逆流曝气多极活性污泥废水处理装置，属于水处理技术领域，在反应器的上开口处装有盖体，反应器内装有挡板，将反应器分隔为四个独立部分，在挡板靠近盖体处装有阻气板和溢流孔，在相邻级的反应器之间装有倒L形导气管，导气管一端连接在下一级反应器上盖处，另一端穿过上一级反应器对应的盖体，并且伸入到其底部，在端口处装有曝气管。本实用新型具有氧转移效率高，废气中有害物质少，反应器内无机械搅拌设施，运行管理简单的特点。
権利要求書

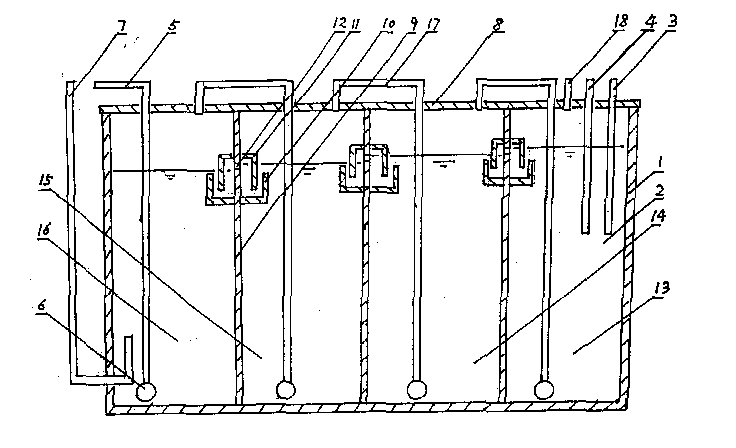

1、一种逆流曝气多极活性污泥废水处理装置，由反应器(1)、活 性污泥(2)、回流污泥管(3)、进水管(4)、进气管(5)、曝气管(6)、出水 管(7)构成，其特征在于：反应器(1)的上开口处装有盖体(8)，反应器 (1)内装有三块挡板(9)，挡板(9)的上端连接盖体(8)、下端连接反应器 (1)底部，将反应器(1)分隔为一级反应器(13)、二级反应器(14)、三级 反应器(15)、四级反应器(16)四个独立部分，在挡板(9)靠近盖体(8)处 装有U形阻气板(10)和n形阻气板(11)，U形阻气板(10)和n形阻气 板(11)的开口对应，n形阻气板(11)含在U形阻气板(10)内，n形阻 气板(11)内的挡板(9)上开有溢流孔(12)，回流污泥管(3)、进水管(4)垂 直装在一级反应器(13)对应的盖体(8)上，进气管(5)垂直装在四级反应 器(16)对应盖体(8)上，在一级反应器(13)对应的盖体(8)上装有排气管 (18)，在相邻级的反应器之间装有倒L形导气管(17)，导气管(17)一端 连接在下一级反应器上盖(8)处，另一端穿过上一级反应器对应的盖 体(8)，并且伸入到其底部，在端口处装有曝气管(6)。
说明书
逆流曝气多极活性污泥废水处理装置
技术领域：
本实用新型属于水处理技术领域，涉及一种水处理装置的改进。
背景技术：
现有的活性污泥废水处理装置主要由反应器、活性污泥、回流污 泥管、进水管、进气管、曝气管、出水管构成，反应器为长方形箱体， 其顶部为敞开式，混合液上表面与大气直接相通气泡行程为竖直向 上，行程短，氧转移效率低，运行费用高。
发明内容：
本实用新型所要解决的技术问题是公开一种氧转化效率高，处理 费用低的废水处理装置。
本实用新型解决技术问题的方案是在反应器的上开口处装有盖 体，反应器内装有三块挡板，挡板的上端连接盖体、下端连接反应器 底部，将反应器分隔为一级反应器、二级反应器、三级反应器、四级 反应器四个独立部分，在挡板靠近盖体处装有U形阻气板和n形阻 气板，U形阻气板和n形阻气板的开口对应，n形阻气板含在U形 阻气板内，n形阻气板内的挡板上开有溢流孔，回流污泥管、进水 管垂直装在一级反应器对应的盖体上，进气管垂直装在四级反应器对 应盖体上，在一级反应器对应的盖体上装有排气管，在相邻级的反应 器之间装有倒L形导气管，导气管一端连接在下一级反应器上盖处， 另一端穿过上一级反应器对应的盖体，并且伸入到其底部，在端口处 装有曝气管。由于加装了盖体，反应器形成封闭式，并且加装了挡板， 使反应器分成四个独立的部分，U形阻气板和n形阻气板及溢流孔 的结构使液体可以通过上一级反应器流至下一级反应器，气体不能流 动，而只能通过导气管流动，最后一个反应器液面压力为常压，其余 反应器内压力从后向前压力逐渐增加，由于逐级的转移，气体中氧气 的浓度逐渐降低，混合液中氧的浓度也逐渐降低，通过供气量的控制， 可实现缺氧、好氧生化特性。
本实用新型具有氧转移效率高，废气中有害物质少，反应器内无 机械搅拌设施，运行管理简单的特点。
