申请日2018.02.13
公开(公告)日2018.06.22
IPC分类号C02F1/32; C02F103/10
摘要
本实用新型提供一种注水处理装置及海下注水处理系统，涉及深海石油开采相关技术领域。所述注水处理装置包括注水输入口、光照处理腔室及注水输出口;设于所述光照处理腔室中的紫外灯，所述紫外灯位于所述注水输入口与所述注水输出口之间，所述紫外灯发出的紫外光波长为280纳米。利用本实用新型，可利于实现最大程度上平衡对注水进行处理的经济性与高效性。
权利要求书
1.一种注水处理装置，其特征在于，包括：

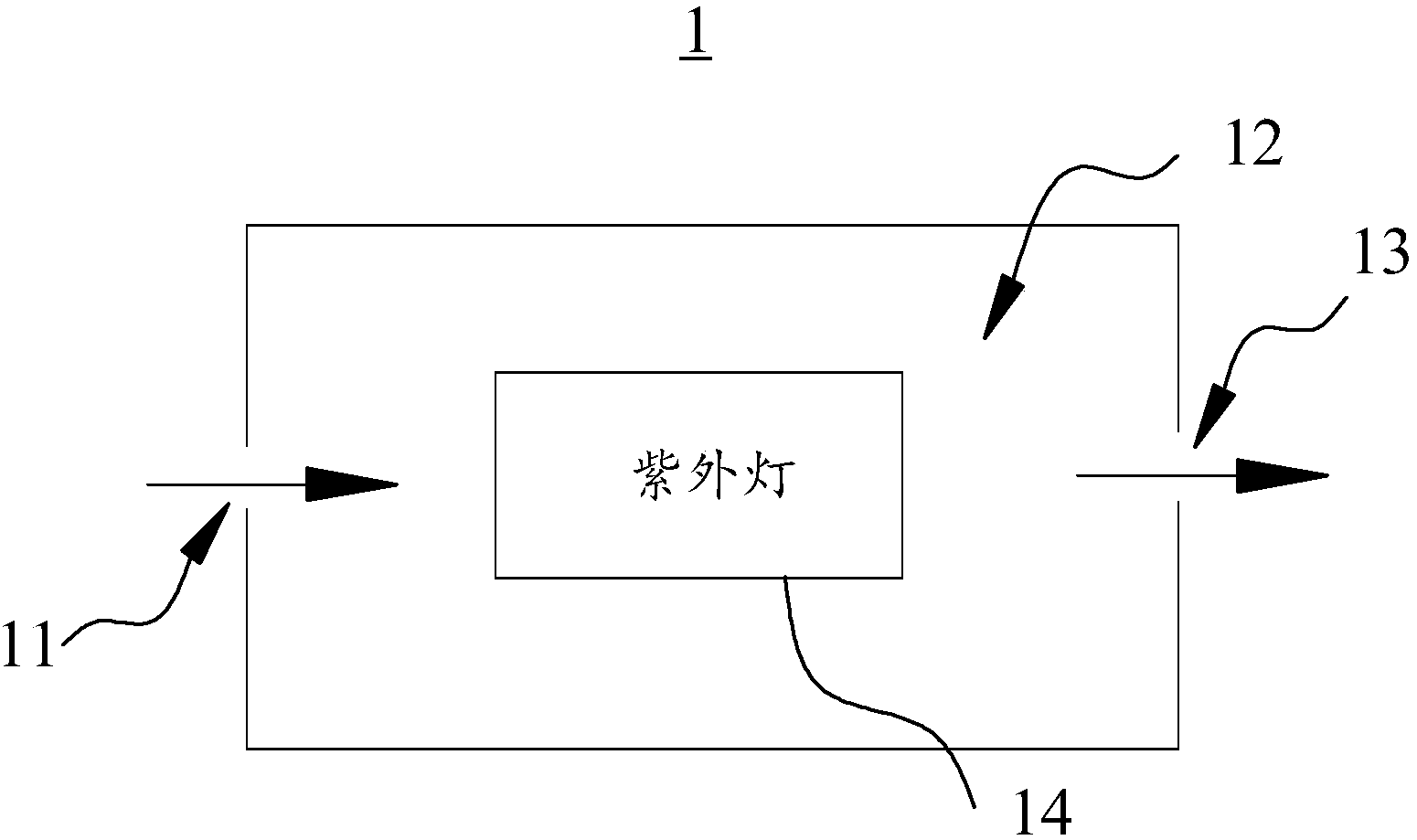

注水输入口、光照处理腔室及注水输出口;
设于所述光照处理腔室中的紫外灯，所述紫外灯位于所述注水输入口与所述注水输出口之间，所述紫外灯发出的紫外光波长为280纳米。
2.如权利要求1所述的注水处理装置，其特征在于，所述紫外灯为紫外LED灯。
3.如权利要求2所述的注水处理装置，其特征在于，所述紫外LED灯包括至少一个面光源阵列板，所述至少一个面光源阵列板均具有用于引导注水流向所述注水输出口的板面，所述板面为紫外光出射面。
4.如权利要求3所述的注水处理装置，其特征在于，所述板面上设有多个紫外LED灯珠。
5.如权利要求3所述的注水处理装置，其特征在于，所述至少一个面光源阵列板为多个面光源阵列板，每个所述面光源阵列板相互平行设置。
6.如权利要求3-5任一项所述的注水处理装置，其特征在于，所述至少一个面光源阵列板包括中间层面光源阵列板及设于所述中间层面光源阵列板两侧的侧边层面光源阵列板，所述中间层面光源阵列板设于所述光照处理腔室的中部位置处，所述侧边层面光源阵列板在靠近所述注水输入口一侧的板体上设有用于引导注水沿所述侧边层面光源阵列板远离所述中间层面光源阵列板一侧的板面流动的导流部。
7.如权利要求6所述的注水处理装置，其特征在于，所述导流部沿靠近所述注水输入口及所述中间层面光源阵列板倾斜设置。
8.如权利要求6所述的注水处理装置，其特征在于，所述至少一个面光源阵列板均具有双面的所述板面。
9.一种海下注水处理系统，包括注水管路，其特征在于，还包括如权利要求1-8任一项所述的注水处理装置，所述注水处理装置设于所述注水管路上。
10.如权利要求9所述的海下注水处理系统，其特征在于，所述注水处理装置设于所述注水管路的注水端位置处。
说明书
注水处理装置及海下注水处理系统
技术领域
本实用新型涉及深海石油开采相关技术领域，尤其涉及一种注水处理装置及海下注水处理系统。
背景技术
本部分旨在为权利要求书及具体实施方式中陈述的本实用新型的实施方式提供背景或上下文。此处的描述不因为包括在本部分中就承认是现有技术。
在石油开采领域，常利用注水设备把符合质量要求的水注入油层中，以保持或提高油层压力，从而实现更高的石油采收率。
在注水系统运行过程中，腐生菌、铁细菌和硫酸盐还原菌等微生物的存在可能引起注水设备及相应管路的腐蚀，可能导致管道堵塞，存在安全隐患;此外，微生物的活动也可能导致油田内产气增加，开采效率降低。
实用新型内容
鉴于此，有必要提供一种注水处理装置及海下注水处理系统，以利于实现最大程度上平衡对注水进行处理的经济性与高效性。
本实用新型提供一种注水处理装置，包括：
注水输入口、光照处理腔室及注水输出口;
设于所述光照处理腔室中的紫外灯，所述紫外灯位于所述注水输入口与所述注水输出口之间，所述紫外灯发出的紫外光波长为280纳米。
进一步的，所述紫外灯为紫外LED灯。
进一步的，所述紫外LED灯包括至少一个面光源阵列板，所述至少一个面光源阵列板均具有用于引导注水流向所述注水输出口的板面，所述板面为紫外光出射面。
进一步的，所述板面上设有多个紫外LED灯珠。
进一步的，所述至少一个面光源阵列板为多个面光源阵列板，每个所述面光源阵列板相互平行设置。
进一步的，所述至少一个面光源阵列板包括中间层面光源阵列板及设于所述中间层面光源阵列板两侧的侧边层面光源阵列板，所述中间层面光源阵列板设于所述光照处理腔室的中部位置处，所述侧边层面光源阵列板在靠近所述注水输入口一侧的板体上设有用于引导注水沿所述侧边层面光源阵列板远离所述中间层面光源阵列板一侧的板面流动的导流部。
进一步的，所述导流部沿靠近所述注水输入口及所述中间层面光源阵列板倾斜设置。
进一步的，所述至少一个面光源阵列板均具有双面的所述板面。
本实用新型还提供一种海下注水处理系统，包括注水管路，还包括如上所述的注水处理装置，所述注水处理装置设于所述注水管路上。
进一步的，所述注水处理装置设于所述注水管路的注水端位置处。
本实用新型提供的注水处理装置及海下注水处理系统，利用在所述光照处理腔室中设有紫外灯，所述紫外灯设于注水输入口与注水输出口之间，且所述紫外灯发出的紫外光波长为280纳米，通过利用该波长的紫外光对从注水输入口流向注水输出口的注水进行照射处理，利于实现最大程度上平衡对注水进行处理的经济性与高效性，实现较佳的微生物灭活效果，同时对生态环境的友好度较好，且维护成本较低，可在采油工程中大规模推广应用。
