申请日2018.03.30
公开(公告)日2018.08.24
IPC分类号C02F3/12
摘要
本发明公开了防止二沉池污泥回流泵堵塞的方法，包括如下步骤：步骤A：将排水孔与出水孔的中线重合，并将固定板固定在MBBR池的池壁上;步骤B：接着绕着连接板和斜板之间的铰接的轴线转动斜板，直至斜板上远离铰接的一端距离固定板的距离大于铰接端距离固定板的距离，且螺纹孔与通孔共轴线;步骤C：将螺杆的一端分别各穿过一个通孔后分别各插入一个螺纹孔中，并与对应的螺纹孔螺纹连接;步骤D：将内螺纹筒分别各与一个螺杆螺纹连接，并旋转内螺纹筒，直至橡胶筒与支撑板接触。填料被斜板拦截在MBBR池中，继而避免了填料会随着水流进入二沉池内，利于生态滤床上的生物生长以及二沉池中泥水分离。
权利要求书
1.防止二沉池污泥回流泵堵塞的方法，其特征在于：包括如下步骤：

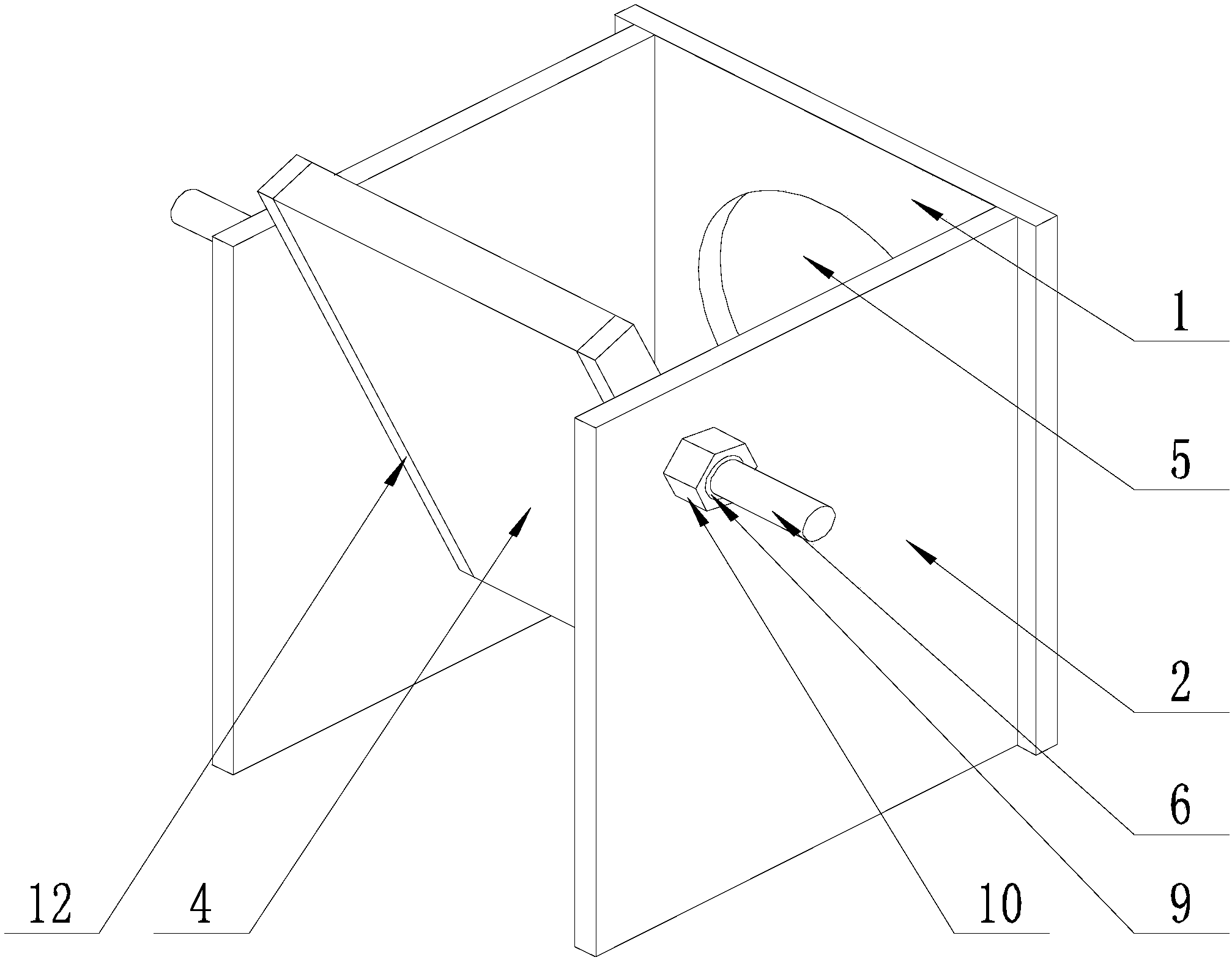

步骤A：将排水孔(5)与出水孔的中线重合，并将固定板(1)固定在MBBR池的池壁上;
步骤B：接着绕着连接板(3)和斜板(4)之间的铰接的轴线转动斜板(4)，直至斜板(4)上远离铰接的一端距离固定板(1)的距离大于铰接端距离固定板(1)的距离，且螺纹孔(7)与通孔(8)共轴线;
步骤C：将螺杆(6)的一端分别各穿过一个通孔(8)后分别各插入一个螺纹孔(7)中，并与对应的螺纹孔(7)螺纹连接;
步骤D：将内螺纹筒(9)分别各与一个螺杆(6)螺纹连接，并旋转内螺纹筒(9)，直至橡胶筒(10)与支撑板(2)接触。
2.根据权利要求1所述的防止二沉池污泥回流泵堵塞的方法，其特征在于：所述排水孔(5)设置在固定板(1)的板面上，排水孔(5)的轴线垂直于固定板(1)，所述支撑板(2)有两个，且支撑板(2)互相平行并与固定板(1)垂直，支撑板(2)的一端均与固定板(1)连接，且排水孔(5)、连接板(3)和斜板(4)均位于支撑板(2)之间，连接板(3)同时垂直于固定板(1)和支撑板(2)，其一端与固定板(1)的板面上靠近底面的一端连接，其另一端与斜板(4)的一端铰接，所述铰接的轴线垂直于支撑板(2)，所述斜板(4)为填料过滤板，其上远离铰接的一端穿出支撑板(2)之间，且斜板(4)的两端分别各与一个支撑板(2)接触。
3.根据权利要求2所述的防止二沉池污泥回流泵堵塞的方法，其特征在于：还包括螺杆(6)，所述螺杆(6)有两个，在斜板(4)与支撑板(2)接触的端面上均设置有螺纹孔(7)，在支撑板(2)上均设置有通孔(8)，所述螺纹孔(7)以及通孔(8)的轴线均平行于铰接的轴线，且绕着铰接的轴线转动斜板(4)能使螺纹孔(7)与通孔(8)共轴线，螺杆(6)的一端分别各穿过一个通孔(8)后分别各插入一个螺纹孔(7)中，并与对应的螺纹孔(7)螺纹连接，斜板(4)上远离铰接的一端距离固定板(1)的距离大于其铰接端距离固定板(1)的距离。
4.根据权利要求3所述的防止二沉池污泥回流泵堵塞的方法，其特征在于：还包括保护组件，所述保护组件有两个，保护组件包括内螺纹筒(9)以及套接在内螺纹筒(9)外侧的橡胶筒(10)，内螺纹筒(9)分别各与一个螺杆(6)螺纹连接，且橡胶筒(10)靠近斜板(4)的一端分别各与一个支撑板(2)接触。
5.根据权利要求2所述的防止二沉池污泥回流泵堵塞的方法，其特征在于：在所述连接板(3)的底面和固定板(1)之间设置有加强板(11)，所述加强板(11)为直角三角板，其一直角边与固定板(1)连接，其另一直角边与连接板(3)的下表面连接。
6.根据权利要求2所述的防止二沉池污泥回流泵堵塞的方法，其特征在于：在所述斜板(4)上与支撑板(2)接触的端面上均设置有弹性橡胶层(12)。
说明书
防止二沉池污泥回流泵堵塞的方法
技术领域
本发明涉及环保领域，具体涉及防止二沉池污泥回流泵堵塞的方法。
背景技术
在农村工业、养殖业等发展过程中，生产、生活废水排放与固定废弃物增多，饮用水源 缺乏管理，化肥、农药的大量使用，畜禽粪便、乡镇企业污染物的随意排放，对农村水体环 境造成了巨大的污染。
因此需要对农村的污水进行处理，保护农村的生态环境，提高宜居度。
在MBBR处理工艺中，MBBR池处理后的水需要送入具有生态滤床的二沉池中进行处理。但是由于MBBR池中配置有填料，填料会随着水流进入二沉池内，导致生态滤床上的生物量减少，并会堵塞二沉池污泥回流泵，影响二沉池中泥水分离效果。
发明内容
本发明目的在于提供防止二沉池污泥回流泵堵塞的方法，解决MBBR池中配置的填料会 随着水流进入二沉池内，导致生态滤床上的生物量减少，并会堵塞二沉池污泥回流泵，影响 二沉池中泥水分离效果的问题。
本发明通过下述技术方案实现：
防止二沉池污泥回流泵堵塞的方法，包括如下步骤：
步骤A：将排水孔与出水孔的中线重合，并将固定板固定在MBBR池的池壁上;
步骤B：接着绕着连接板和斜板之间的铰接的轴线转动斜板，直至斜板上远离铰接的一 端距离固定板的距离大于铰接端距离固定板的距离，且螺纹孔与通孔共轴线;
步骤C：将螺杆的一端分别各穿过一个通孔后分别各插入一个螺纹孔中，并与对应的螺 纹孔螺纹连接;
步骤D：将内螺纹筒分别各与一个螺杆螺纹连接，并旋转内螺纹筒，直至橡胶筒与支撑 板接触。
处理农村污水前，将本发明安装在MBBR池的出水孔，且使排水孔与出水孔的中线重合， 固定板通过焊接或者水泥混凝土等方式或者材料固定在MBBR池的池壁上，接着绕着铰接的 轴线转动斜板，直至斜板上远离铰接的一端距离固定板的距离大于铰接端距离固定板的距离， 斜板上远离铰接的一端穿出支撑板之间，将排水孔的一端覆盖住。优选地，斜板穿出MBBR 池的水面。
当MBBR中处理后得到的水先穿过斜板，再依次穿过排水孔和出水孔后进入二沉池;在 水穿过斜板时，填料被斜板拦截在MBBR池中，继而避免了填料会随着水流进入二沉池内， 利于生态滤床上的生物生长以及二沉池中泥水分离。
进一步地，所述排水孔设置在固定板的板面上，排水孔的轴线垂直于固定板，所述支撑 板有两个，且支撑板互相平行并与固定板垂直，支撑板的一端均与固定板连接，且排水孔、 连接板和斜板均位于支撑板之间，连接板同时垂直于固定板和支撑板，其一端与固定板的板 面上靠近底面的一端连接，其另一端与斜板的一端铰接，所述铰接的轴线垂直于支撑板，所 述斜板为填料过滤板，其上远离铰接的一端穿出支撑板之间，且斜板的两端分别各与一个支 撑板接触。
进一步地，还包括螺杆，所述螺杆有两个，在斜板与支撑板接触的端面上均设置有螺纹 孔，在支撑板上均设置有通孔，所述螺纹孔以及通孔的轴线均平行于铰接的轴线，且绕着铰 接的轴线转动斜板能使螺纹孔与通孔共轴线，螺杆的一端分别各穿过一个通孔后分别各插入 一个螺纹孔中，并与对应的螺纹孔螺纹连接，斜板上远离铰接的一端距离固定板的距离大于 其铰接端距离固定板的距离。
当斜板仅由其与支撑板之间的摩擦力以及铰接的轴孔之间的摩擦力进行固定性时，斜板 很容易因水波动或者相应部件之间间隙增大、摩擦力减小而在重力作用下转动，不利于斜板 始终维持在预设的位置。因此设置螺杆等部件结构，继而对斜板起到支撑限位作用，以使斜 板上远离铰接的一端距离固定板的距离大于其铰接端距离固定板的距离，继而避免泥浆等杂 质积累在斜板上，利于水流顺利通过斜板。
进一步地，还包括保护组件，所述保护组件有两个，保护组件包括内螺纹筒以及套接在 内螺纹筒外侧的橡胶筒，内螺纹筒分别各与一个螺杆螺纹连接，且橡胶筒靠近斜板的一端分 别各与一个支撑板接触。
橡胶筒的设置不仅在螺杆轴线上进一步地限制斜板的移动，保护螺杆与螺纹孔之间的螺 牙，同时还在斜板振动时，对其起到减震作用;而内螺纹筒的设置便于安装拆卸橡胶筒。
进一步地，在所述连接板的底面和固定板之间设置有加强板，所述加强板为直角三角板， 其一直角边与固定板连接，其另一直角边与连接板的下表面连接。
加强板的设置增大了连接板的支撑面，降低了连接板与固定板之间连接部位的应力。
进一步地，在所述斜板上与支撑板接触的端面上均设置有弹性橡胶层。橡胶层的设置在 斜板振动时，对其起到减震作用。
本发明与现有技术相比，具有如下的优点和有益效果：
1、本发明防止二沉池污泥回流泵堵塞的方法，当MBBR中处理后得到的水先穿过斜板， 再依次穿过排水孔和出水孔后进入二沉池;在水穿过斜板时，填料被斜板拦截在MBBR池中， 继而避免了填料会随着水流进入二沉池内，利于生态滤床上的生物生长以及二沉池中泥水分 离;
2、本发明防止二沉池污泥回流泵堵塞的方法，设置螺杆等部件结构，继而对斜板起到支 撑限位作用，以使斜板上远离铰接的一端距离固定板的距离大于其铰接端距离固定板的距离， 继而避免泥浆等杂质积累在斜板上，利于水流顺利通过斜板;
3、本发明防止二沉池污泥回流泵堵塞的方法，橡胶筒的设置不仅在螺杆轴线上进一步地 限制斜板的移动，保护螺杆与螺纹孔之间的螺牙，同时还在斜板振动时，对其起到减震作用; 而内螺纹筒的设置便于安装拆卸橡胶筒。
