申请日2003.09.19
公开(公告)日2004.09.29
IPC分类号C02F1/00; C02F1/28
摘要
一种燃煤锅炉房污水处理复合过滤罐。主要解决现有的过滤罐不能除去燃煤锅炉房污水中含硫物质，环保性差及燃煤锅炉运行成本高的问题。其特征在于：罐体(1)内底部置有鹅卵石(6)，在鹅卵石(6)上方置有被两层石英砂(4)夹持的活性炭(5)。具有环保性好及燃煤锅炉运行成本低的特点，可除去燃煤锅炉房污水中含硫物质，处理后的水可再利用。
権利要求書

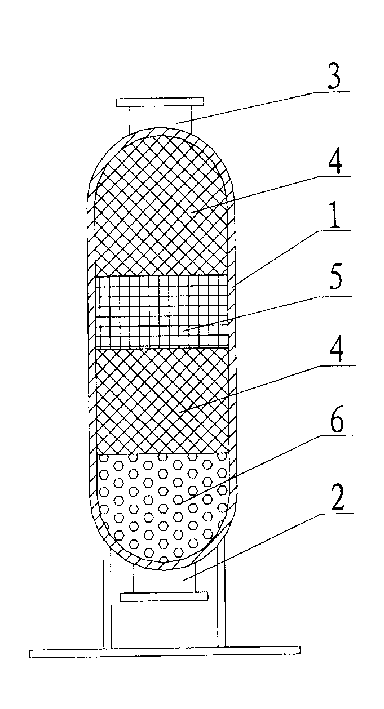

1、一种燃煤锅炉房污水处理复合过滤罐，包括罐体(1)，罐体(1) 的下上端分别固定进出口(2，3)，其特征在于：罐体(1)内底部置有鹅 卵石(6)，在鹅卵石(6)上方置有被两层石英砂(4)夹持的活性炭(5)。
2、根据权利要求1所述的燃煤锅炉房污水处理复合过滤罐，其 特征在于：上下石英砂(4)层的厚度分别为0.8m及0.5m，活性炭(5) 层的厚度为0.2m，鹅卵石(6)的厚度为0.3m。
说明书
燃煤锅炉房污水处理复合过滤罐
技术领域：
本实用新型涉及燃煤锅炉房污水处理装置，属于一种燃煤锅炉房 污水处理复合过滤罐。
背景技术：
目前，人们通常把燃煤锅炉房污水排放到污水管道中，由于燃煤 锅炉房污水中含有大量的煤渣、煤灰、少量的含硫物质及铁锈等，其 中的煤渣、煤灰及铁锈在排放过程中易使污水管道堵塞，而含硫物质 对人体有害，大量的燃煤锅炉房污水排放会造成环境污染，传统的污 水处理方法是把污水通过内置石英砂的过滤罐进行过滤，虽然能除去 煤渣、煤灰及铁锈，但其中的含硫物质没有除去，不符合环保指标， 其水质也不符合再利用的要求，进而造成大量的水浪费掉，使燃煤锅 炉的运行成本高。
实用新型内容：
为了现有的过滤罐不能除去燃煤锅炉房污水中含硫物质，环保性 差及燃煤锅炉运行成本高的不足，本实用新型提供一种燃煤锅炉房污 水处理复合过滤罐，该过滤罐可除去燃煤锅炉房污水中含硫物质，处 理后水可再利用，具有环保性好及燃煤锅炉运行成本低的特点。
本实用新型的技术方案是：该燃煤锅炉房污水处理复合过滤罐包 括罐体，罐体的下上端分别固定进出口，罐体内底部置有鹅卵石，在 鹅卵石上方置有被两层石英砂夹持的活性炭。
上述的上下石英砂层的厚度分别为0.8m及0.5m，活性炭层的厚 度为0.2m，鹅卵石的厚度为0.3m。
本实用新型具有如下有益效果：由于采取上述方案中的罐体内底 部置有鹅卵石，在鹅卵石上方置有被两层石英砂夹持的活性炭，燃煤 锅炉房污水先经过鹅卵石及石英砂可除去燃煤锅炉房污水中的煤渣、 煤灰及铁锈，再经过活性炭可除去燃煤锅炉房污水中的含硫物质，使 得处理后的水符合环保指标，其水质也符合再利用的要求，可循环利 用，节省了大量的水，使燃煤锅炉的运行成本低。
