申请日2018.02.13
公开(公告)日2018.07.27
IPC分类号C02F9/04
摘要
本发明公开了一种用于工业废水处理的污水处理器，其结构包括处理箱主体、进水口、出水口、排污口、人防口、澄清污泥室、格栅、潜水泵、接触氧化一室、接触氧化二室、混合反应室、加药量控装置、清水室、溢水口，进水口设于处理箱主体左侧，出水口、排污口均设于处理箱主体右侧，人防口设于处理箱主体上表面，处理箱主体内部设有澄清污泥室、接触氧化一室、接触氧化二室、混合反应室、清水室，格栅、潜水泵设于澄清污泥室内部。本发明通过设有的加药量控装置，设备在进行污水处理使可根据污水量自动控制加药剂量，使污水处理得到最佳净化，有效提高设备的自动化，以及节约药剂的用量，降低其作业成本。
权利要求书

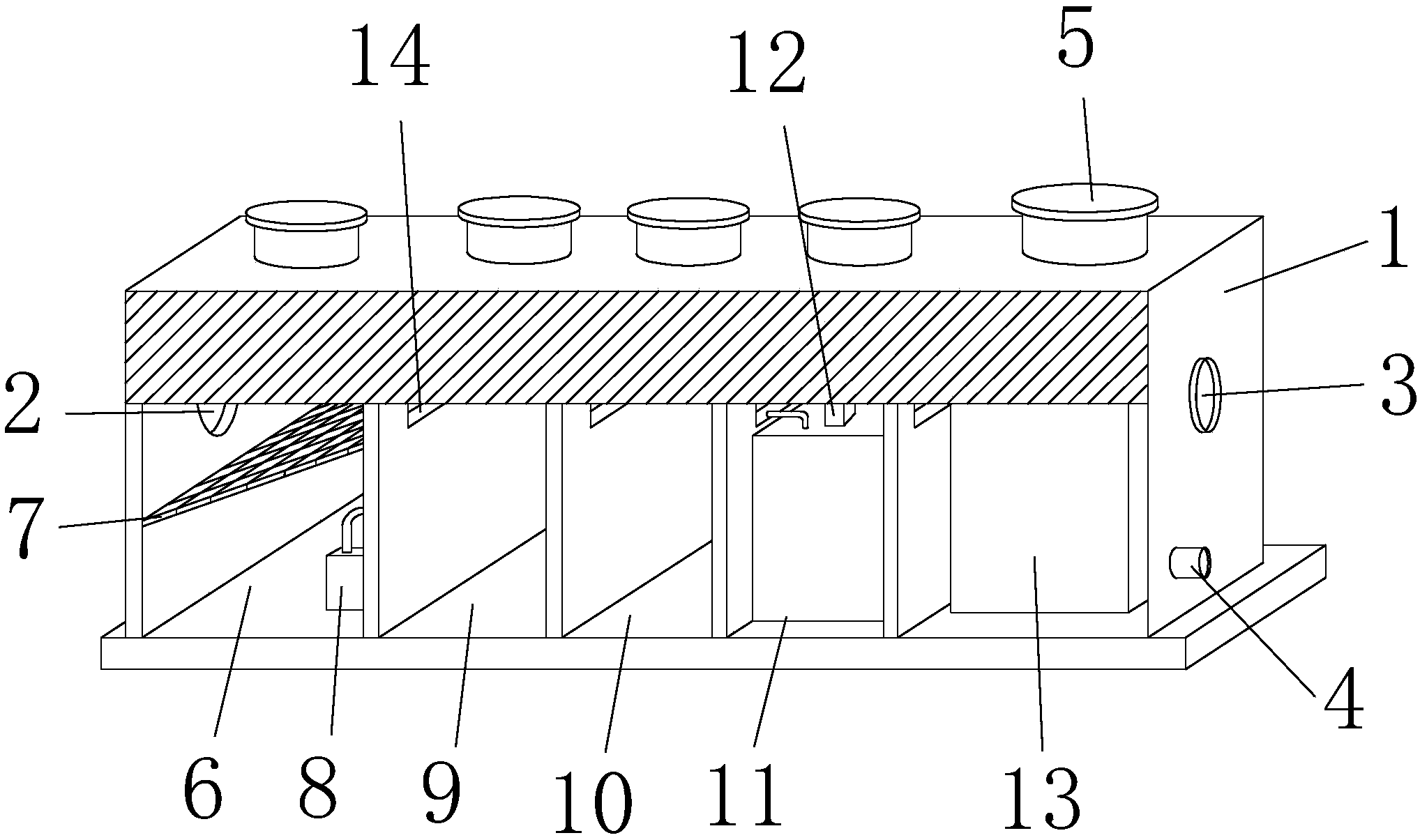

1.一种用于工业废水处理的污水处理器，其结构包括处理箱主体(1)、进水口(2)、出水口(3)、排污口(4)、人防口(5)、澄清污泥室(6)、格栅(7)、潜水泵(8)、接触氧化一室(9)、接触氧化二室(10)、混合反应室(11)、加药量控装置(12)、清水室(13)、溢水口(14)，其特征在于：
所述进水口(2)设于处理箱主体(1)左侧表面中上部，所述进水口(2)与处理箱主体(1)通过电焊相连接，所述出水口(3)设于处理箱主体(1)右侧表面中上部，所述出水口(3)与处理箱主体(1)通过电焊相连接，所述排污口(4)设于处理箱主体(1)右下侧表面，所述排污口(4)与处理箱主体(1)通过电焊相连接，所述人防口(5)设有5个，且位于处理箱主体(1)上表面，所述人防口(5)与处理箱主体(1)通过螺栓相连接，所述处理箱主体(1)内部从左到右依次设有5个腔室，分别为澄清污泥室(6)、接触氧化一室(9)、接触氧化二室(10)、混合反应室(11)、清水室(13)，所述各个腔室上表面均对应设有人防口(5)，所述腔室两两连接处均设有溢水口(14)，所述格栅(7)呈倾斜状设于澄清污泥室(6)内中部，所述格栅(7)与澄清污泥室(6)通过螺栓相连接，所述潜水泵(8)设于澄清污泥室(6)内下壁右侧，所述加药量控装置(12)设于混合反应室(11)内部，所述加药量控装置(12)与混合反应室(11)通过电焊相连接;
所述加药量控装置(12)由反应池(120)、水量检测控制机构(121)、传动连接结构(122)、滑轮连接结构(123)、传动机构(124)、滑动连接机构(125)、量控机构(126)组成，所述反应池(120)设于混合反应室(11)内部，所述水量检测控制机构(121)设于反应池(120)内部左侧，所述传动连接结构(122)设于水量检测控制机构(121)右侧，且通过缠绕相连接，所述滑轮连接结构(123)设于传动连接结构(122)下方且缠绕相连接，所述传动机构(124)设于反应池(120)内右下壁，且与滑轮连接结构(123)通过铰链相连接，所述滑动连接机构(125)设于传动机构(124)上方，且与传动机构(124)缠绕相连接，所述量控机构(126)设于滑动连接机构(125)上方且通过缠绕相连接。
2.根据权利要求1所述的一种用于工业废水处理的污水处理器，其特征在于：所述反应池(120)由池外壳(1200)、进水口(1201)、药箱(1202)、加药口(1203)组成，所述进水口(1201)设于池外壳(1200)上表面左侧，所述进水口(1201)与池外壳(1200)通过电焊相连接，所述药箱(1202)设于池外壳(1200)上表面右侧，且位于进水口(1201)右侧，所述药箱(1202)与池外壳(1200)通过电焊相连接，所述加药口(1203)设于药箱(1202)上表面，所述加药口(1203)与药箱(1202)为一体化结构。
3.根据权利要求1所述的一种用于工业废水处理的污水处理器，其特征在于：所述水量检测控制机构(121)由水计量泵(1210)、电线(1211)、通电轨道杆(1212)、敏感元件(1213)、信号块(1214)、第一弹簧(1215)组成，所述水计量泵(1210)设于池外壳(1200)内下壁左侧，所述通电轨道杆(1212)设于池外壳(1200)内上壁左侧，所述通电轨道杆(1212)与池外壳(1200)通过电焊相连接，所述敏感元件(1213)设于通电轨道杆(1212)下端表面，所述敏感元件(1213)与通电轨道杆(1212)通过电焊相连接，所述水计量泵(1210)与敏感元件(1213)通过电线(1211)相连接，所述信号块(1214)设于通电轨道杆(1212)右侧表面，所述信号块(1214)与通电轨道杆(1212)通过滑动轨道相连接，所述第一弹簧(1215)设于信号块(1214)上表面，且位于池外壳(1200)上壁下表面，所述第一弹簧(1215)与信号块(1214)通过电焊相连接。
4.根据权利要求1或3所述的一种用于工业废水处理的污水处理器，其特征在于：所述传动连接结构(122)由固定座(1220)、第一滑轮(1221)、第二滑轮(1222)、第一绳索(1223)组成，所述固定座(1220)设于敏感元件(1213)右侧表面，所述固定座(1220)与敏感元件(1213)通过电焊相连接，所述第一滑轮(1221)设于固定座(1220)右侧表面，所述第一滑轮(1221)与固定座(1220)通过电焊相连接，所述第二滑轮(1222)设于滑动连接机构(125)左侧表面，所述第二滑轮(1222)与滑动连接机构(125)通过电焊相连接，所述第一绳索(1223)一端与信号块(1214)下表面缠绕相连接，且另一端绕过第一滑轮(1221)、第二滑轮(1222)与滑轮连接结构(123)缠绕相连接。
5.根据权利要求1所述的一种用于工业废水处理的污水处理器，其特征在于：所述滑轮连接结构(123)由支撑杆(1230)、第一连接杆(1231)、一号转盘(1232)、挡盘(1233)、第一绳扣(1234)、支杆(1235)、第二弹簧(1236)组成，所述支撑杆(1230)设于池外壳(1200)内下壁右侧，所述支撑杆(1230)与池外壳(1200)通过电焊相连接，所述第一连接杆(1231)横向设于支撑杆(1230)上部，所述第一连接杆(1231)与支撑杆(1230)通过套合相连接，所述一号转盘(1232)与第一连接杆(1231)通过套合相连接，所述挡盘(1233)与第一连接杆(1231)通过套合相连接，且设于一号转盘(1232)前表面，所述第一绳扣(1234)设于一号转盘(1232)上表面，所述第一绳扣(1234)与一号转盘(1232)通过电焊相连接，所述支杆(1235)设于一号转盘(1232)右表面，且与第一绳扣(1234)呈垂直状，所述支杆(1235)与一号转盘(1232)通过电焊相连接，所述第二弹簧(1236)一端与支杆(1235)下表面通过电焊相连接，且另一端与支撑杆(1230)右侧表面通过电焊相连接。
6.根据权利要求1所述的一种用于工业废水处理的污水处理器，其特征在于：所述传动机构(124)由固定杆(1240)、二号转盘(1241)、第二连接杆(1242)、轴杆(1243)、第二绳扣(1244)组成，所述固定杆(1240)设于池外壳(1200)内右下壁，所述固定杆(1240)与池外壳(1200)通过电焊相连接，所述二号转盘(1241)设于固定杆(1240)左侧，且通过第二连接杆(1242)相连接，所述轴杆(1243)设于二号转盘(1241)上表面左侧，所述轴杆(1243)与二号转盘(1241)通过电焊相连接，所述第二绳扣(1244)设于二号转盘(1241)上表面右侧且位于轴杆(1243)右侧，所述第二绳扣(1244)与二号转盘(1241)通过电焊相连接。
7.根据权利要求1所述的一种用于工业废水处理的污水处理器，其特征在于：所述滑动连接机构(125)由滑动板(1250)、滑动块(1251)、第三弹簧(1252)、第三滑轮(1253)、斜板(1254)、第四滑轮(1255)、第二绳索(1256)、第三绳索(1257)组成，所述滑动板(1250)设于池外壳(1200)内右上壁，所述滑动板(1250)与池外壳(1200)通过电焊相连接，所述滑动块(1251)设于滑动板(1250)上表面，且通过第三弹簧(1252)相连接，所述第三滑轮(1253)设于滑动板(1250)下表面中部，所述第三滑轮(1253)与滑动板(1250)通过电焊相连接，所述斜板(1254)设于滑动板(1250)下表面左侧，所述斜板(1254)与滑动板(1250)通过电焊相连接，所述第四滑轮(1255)设于斜板(1254)下表面中部，所述第四滑轮(1255)与斜板(1254)通过电焊相连接，所述第二绳索(1256)一端与滑动块(1251)缠绕相连接，且另一端绕过第三滑轮(1253)、第四滑轮(1255)与第二绳扣(1244)缠绕相连接，所述第三绳索(1257)一端滑动块(1251)左侧表面缠绕相连接，且另一端与量控机构(126)缠绕相连接。
8.根据权利要求1所述的一种用于工业废水处理的污水处理器，其特征在于：所述量控机构(126)由导电杆(1260)、信号接收块(1261)、连接线(1262)、量控板(1263)、推动块(1264)、第四弹簧(1265)组成，所述导电杆(1260)设于药箱(1202)内左壁，所述信号接收块(1261)设于导电杆(1260)下端表面，所述信号接收块(1261)与导电杆(1260)通过电焊相连接，所述信号接收块(1261)与信号块(1214)通过连接线(1262)相连接，所述量控板(1263)设于药箱(1202)内上部，且设于导电杆(1260)上端表面，所述推动块(1264)设于导电杆(1260)右侧表面，且位于药箱(1202)内下部，所述第四弹簧(1265)设于推动块(1264)右侧表面，且通过电焊相连接。
说明书
一种用于工业废水处理的污水处理器
技术领域
本发明是一种用于工业废水处理的污水处理器，属于污水处理设备领域。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。对于保护环境来说，工业废水的处理比城市污水的处理更为重要。
但现有技术存在处理工业废水时，其设备无法根据废水量进行精准的加药消毒，导致处理过后的废水存在药剂过多或则净化不佳，使得废水处理程度不高仍旧对环境造成严重的污染。
发明内容
针对现有技术存在的不足，本发明目的是提供一种用于工业废水处理的污水处理器，以解决现有技术存在处理工业废水时，其设备无法根据废水量进行精准的加药消毒，导致处理过后的废水存在药剂过多或则净化不佳，使得废水处理程度不高仍旧对环境造成严重的污染的缺陷。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种用于工业废水处理的污水处理器，其结构包括处理箱主体、进水口、出水口、排污口、人防口、澄清污泥室、格栅、潜水泵、接触氧化一室、接触氧化二室、混合反应室、加药量控装置、清水室、溢水口，所述进水口设于处理箱主体左侧表面中上部，所述进水口与处理箱主体通过电焊相连接，所述出水口设于处理箱主体右侧表面中上部，所述出水口与处理箱主体通过电焊相连接，所述排污口设于处理箱主体右下侧表面，所述排污口与处理箱主体通过电焊相连接，所述人防口设有5个，且位于处理箱主体上表面，所述人防口与处理箱主体通过螺栓相连接，所述处理箱主体内部从左到右依次设有5个腔室，分别为澄清污泥室、接触氧化一室、接触氧化二室、混合反应室、清水室，所述各个腔室上表面均对应设有人防口，所述腔室两两连接处均设有溢水口，所述格栅呈倾斜状设于澄清污泥室内中部，所述格栅与澄清污泥室通过螺栓相连接，所述潜水泵设于澄清污泥室内下壁右侧，所述加药量控装置设于混合反应室内部，所述加药量控装置与混合反应室通过电焊相连接，所述加药量控装置由反应池、水量检测控制机构、传动连接结构、滑轮连接结构、传动机构、滑动连接机构、量控机构组成，所述反应池设于混合反应室内部，所述水量检测控制机构设于反应池内部左侧，所述传动连接结构设于水量检测控制机构右侧，且通过缠绕相连接，所述滑轮连接结构设于传动连接结构下方且缠绕相连接，所述传动机构设于反应池内右下壁，且与滑轮连接结构通过铰链相连接，所述滑动连接机构设于传动机构上方，且与传动机构缠绕相连接，所述量控机构设于滑动连接机构上方且通过缠绕相连接。
进一步地，所述反应池由池外壳、进水口、药箱、加药口组成，所述进水口设于池外壳上表面左侧，所述进水口与池外壳通过电焊相连接，所述药箱设于池外壳上表面右侧，且位于进水口右侧，所述药箱与池外壳通过电焊相连接，所述加药口设于药箱上表面，所述加药口与药箱为一体化结构。
进一步地，所述水量检测控制机构由水计量泵、电线、通电轨道杆、敏感元件、信号块、第一弹簧组成，所述水计量泵设于池外壳内下壁左侧，所述通电轨道杆设于池外壳内上壁左侧，所述通电轨道杆与池外壳通过电焊相连接，所述敏感元件设于通电轨道杆下端表面，所述敏感元件与通电轨道杆通过电焊相连接，所述水计量泵与敏感元件通过电线相连接，所述信号块设于通电轨道杆右侧表面，所述信号块与通电轨道杆通过滑动轨道相连接，所述第一弹簧设于信号块上表面，且位于池外壳上壁下表面，所述第一弹簧与信号块通过电焊相连接。
进一步地，所述传动连接结构由固定座、第一滑轮、第二滑轮、第一绳索组成，所述固定座设于敏感元件右侧表面，所述固定座与敏感元件通过电焊相连接，所述第一滑轮设于固定座右侧表面，所述第一滑轮与固定座通过电焊相连接，所述第二滑轮设于滑动连接机构左侧表面，所述第二滑轮与滑动连接机构通过电焊相连接，所述第一绳索一端与信号块下表面缠绕相连接，且另一端绕过第一滑轮、第二滑轮与滑轮连接结构缠绕相连接。
进一步地，所述滑轮连接结构由支撑杆、第一连接杆、一号转盘、挡盘、第一绳扣、支杆、第二弹簧组成，所述支撑杆设于池外壳内下壁右侧，所述支撑杆与池外壳通过电焊相连接，所述第一连接杆横向设于支撑杆上部，所述第一连接杆与支撑杆通过套合相连接，所述一号转盘与第一连接杆通过套合相连接，所述挡盘与第一连接杆通过套合相连接，且设于一号转盘前表面，所述第一绳扣设于一号转盘上表面，所述第一绳扣与一号转盘通过电焊相连接，所述支杆设于一号转盘右表面，且与第一绳扣呈垂直状，所述支杆与一号转盘通过电焊相连接，所述第二弹簧一端与支杆下表面通过电焊相连接，且另一端与支撑杆右侧表面通过电焊相连接。
进一步地，所述传动机构由固定杆、二号转盘、第二连接杆、轴杆、第二绳扣组成，所述固定杆设于池外壳内右下壁，所述固定杆与池外壳通过电焊相连接，所述二号转盘设于固定杆左侧，且通过第二连接杆相连接，所述轴杆设于二号转盘上表面左侧，所述轴杆与二号转盘通过电焊相连接，所述第二绳扣设于二号转盘上表面右侧且位于轴杆右侧，所述第二绳扣与二号转盘通过电焊相连接。
进一步地，所述滑动连接机构由滑动板、滑动块、第三弹簧、第三滑轮、斜板、第四滑轮、第二绳索、第三绳索组成，所述滑动板设于池外壳内右上壁，所述滑动板与池外壳通过电焊相连接，所述滑动块设于滑动板上表面，且通过第三弹簧相连接，所述第三滑轮设于滑动板下表面中部，所述第三滑轮与滑动板通过电焊相连接，所述斜板设于滑动板下表面左侧，所述斜板与滑动板通过电焊相连接，所述第四滑轮设于斜板下表面中部，所述第四滑轮与斜板通过电焊相连接，所述第二绳索一端与滑动块缠绕相连接，且另一端绕过第三滑轮、第四滑轮与第二绳扣缠绕相连接，所述第三绳索一端滑动块左侧表面缠绕相连接，且另一端与量控机构缠绕相连接。
进一步地，所述量控机构由导电杆、信号接收块、连接线、量控板、推动块、第四弹簧组成，所述导电杆设于药箱内左壁，所述信号接收块设于导电杆下端表面，所述信号接收块与导电杆通过电焊相连接，所述信号接收块与信号块通过连接线相连接，所述量控板设于药箱内上部，且设于导电杆上端表面，所述推动块设于导电杆右侧表面，且位于药箱内下部，所述第四弹簧设于推动块右侧表面，且通过电焊相连接。
有益效果
本发明一种用于工业废水处理的污水处理器，污水在经过澄清污泥室内部的格栅初步净化，通过潜水泵流向接触氧化一室、接触氧化二室内部进行氧化，氧化过后的污水流向进水口，水计量泵检测到水量将其信号通过敏感元件传递到信号块，信号块向下滑动，与其连接的滑轮连接结构在第二弹簧的作用下向下顺时针转动，支杆在转动下带动传动机构逆时针转动，滑动块在第二绳索的逆时针拉动下向右移动，与滑动块相连接的推动块在其向右移动下而向右移动，与信号块连接的信号接收块收到其传递的信号，通过导电杆将其信号传递到量控板,量控板开始将所需药量控制，在推动块、第四弹簧的向右移动下，使得药量撒向污水进行混合搅拌反应;反之，药量撒向污水后，水计量泵的污水量检测数值固定，停止检测，信号块在第一弹簧的作用下向上移动，滑轮连接结构在第一绳索的向上拉动下与第二弹簧的相互作用下恢复原始状态，传动机构则顺时针转动，使得滑动块在其与第三弹簧的相互作用下向左移动，带动导电杆与第四弹簧向左移动恢复原始状态，药箱关闭。
本发明一种用于工业废水处理的污水处理器，通过设有的加药量控装置，设备在进行污水处理使可根据污水量自动控制加药剂量，使污水处理得到最佳净化，有效提高设备的自动化，以及节约药剂的用量，降低其作业成本。
