申请日2018.02.09
公开(公告)日2018.07.06
IPC分类号C02F9/08
摘要
本发明提供一种新型园林滤池污水处理系统，包括圆柱体状主处理机体、设置于该所述主处理机体一端端头部位的检测柜以及设置于主处理机体相对于检测柜另一端的伸缩驱动气缸;在所述主处理机体靠近伸缩驱动气缸部位还连接有用于输入外部污水的输料管道;该输料管道的管径大小范围为12‑15cm;所述检测柜内部设置有电源、控制器、无线通讯传输单元、数据存储器、报警器、温湿度传感器、UV杀菌灯、紫外线杀菌灯、PH值检测仪以及液位传感器和水质传感器,实际使用过程中，伸缩驱动气缸驱动过滤板移动，对污水进行传输和清洁，可以达到很好的过滤处理效果，适合大范围推广使用。
权利要求书
1.一种新型园林滤池污水处理系统，其特征在于：包括圆柱体状主处理机体、设置于该所述主处理机体一端端头部位的检测柜以及设置于主处理机体相对于检测柜另一端的伸缩驱动气缸;在所述主处理机体靠近伸缩驱动气缸部位还连接有用于输入外部污水的输料管道;该输料管道的管径大小范围为12-15cm;所述检测柜内部设置有电源、控制器、无线通讯传输单元、数据存储器、报警器、温湿度传感器、UV杀菌灯、紫外线杀菌灯、PH值检测仪以及液位传感器和水质传感器;该无线通讯传输单元、数据存储器、报警器、温湿度传感器、UV杀菌灯、紫外线杀菌灯、PH值检测仪以及液位传感器和水质传感器与控制器电性连接;在所述检测柜正面还设置有触摸显示屏以及若干个控制按钮;所述主处理机体内部设置有若干层过滤板结构、用于限定过滤板移动距离的限位块、沉浸仓以及增压器;所述过滤板包括石英砂过滤板、无烟煤过滤板、活性炭过滤板以及纤维过滤板;且石英砂过滤板、无烟煤过滤板、活性炭过滤板以及纤维过滤板的厚度依次减小;所述石英砂过滤板的厚度范围为7.1cm至6.8cm;所述无烟煤过滤板的厚度范围为5.7cm至6.7cm;所述活性炭过滤板的厚度范围为4.85cm至5.65cm;所述纤维过滤板的厚度范围为3.63cm至4.46cm;在所述各石英砂过滤板、无烟煤过滤板、活性炭过滤板和纤维过滤板中都开设有过滤孔，且石英砂过滤板、无烟煤过滤板、活性炭过滤板和纤维过滤板中的过滤孔孔径依次减小;该石英砂过滤板的过滤孔的孔径大小范围为1.45-1.5mm;该无烟煤过滤板的过滤孔的孔径大小范围为0.86-1.17mm;该活性炭过滤板的过滤孔的孔径大小范围为0.68-0.79mm;该纤维过滤板的过滤孔的孔径大小范围为0.38-0.59mm;该伸缩驱动气缸通过驱动轴连接一用于将来自输料管道的污水推到过滤板部位的活塞件;且在该主处理机体靠近伸缩驱动气缸一端底部开设有卸料管道;还包括用于将沉浸仓中的污水回流到伸缩驱动气缸一侧的主处理机体内部的回流管道;在该回流管道中设置有回流水泵;且该回流管道的管径大小范围为3.5-4.7cm;该所述增压器设置于沉浸仓相对于限位块的另一侧;所述沉浸仓中设置有水质传感器、加热器以及加药器;该伸缩驱动气缸、增压器、回流水泵、水质传感器、加热器以及加药器与控制器电性连接。
2.如权利要求1所述的一种新型园林滤池污水处理系统，其特征在于：所述主处理机体的长度大小范围为120-145cm。
3.如权利要求1所述的一种新型园林滤池污水处理系统，其特征在于：所述主处理机体的管径大小范围为13.5-16cm。
4.如权利要求1至3中任意一项权利要求所述的一种新型园林滤池污水处理系统，其特征在于：所述触摸显示屏为电容式触摸显示屏。
说明书
一种新型园林滤池污水处理系统
[技术领域]
本发明涉及污水处理系统技术领域，尤其涉及一种可以较好的实现污水净化与园林景观收益一致性的新型园林滤池污水处理系统。
[背景技术]
随着小城镇和新农村建设的迅猛发展，城镇化进程日益加快，人民生活水平不断提高，村镇生活污水的排放量随之骤增，由此引发的环境恶化与环境质量要求间矛盾也在提升，村镇数量多而分散，缺乏必要的与景观相一致的污水收集与处理设施，往往随意排放，造成资源浪费和环境的日益恶化，严重影响村镇的生存环境，也制约了经济发展，而村镇污水由于氮磷含量较高，又是导致河流和湖泊富营养化，以及地下水和土壤污染的主要因素之一。
为了更加迎合国家的环保战略，促进园林污水处理系统的更大范围的推广，本领域的技术人员进行了大量的研发和实验，并取得了较好的成绩。
[发明内容]
为克服现有技术所存在的问题，本发明提供一种可以较好的实现污水净化与园林景观收益一致性的新型园林滤池污水处理系统。
本发明解决技术问题的方案是提供一种新型园林滤池污水处理系统，包括圆柱体状主处理机体、设置于该所述主处理机体一端端头部位的检测柜以及设置于主处理机体相对于检测柜另一端的伸缩驱动气缸;在所述主处理机体靠近伸缩驱动气缸部位还连接有用于输入外部污水的输料管道;该输料管道的管径大小范围为12-15cm;所述检测柜内部设置有电源、控制器、无线通讯传输单元、数据存储器、报警器、温湿度传感器、UV杀菌灯、紫外线杀菌灯、PH值检测仪以及液位传感器和水质传感器;该无线通讯传输单元、数据存储器、报警器、温湿度传感器、UV杀菌灯、紫外线杀菌灯、PH值检测仪以及液位传感器和水质传感器与控制器电性连接;在所述检测柜正面还设置有触摸显示屏以及若干个控制按钮;所述主处理机体内部设置有若干层过滤板结构、用于限定过滤板移动距离的限位块、沉浸仓以及增压器;所述过滤板包括石英砂过滤板、无烟煤过滤板、活性炭过滤板以及纤维过滤板;且石英砂过滤板、无烟煤过滤板、活性炭过滤板以及纤维过滤板的厚度依次减小;所述石英砂过滤板的厚度范围为7.1cm至6.8cm;所述无烟煤过滤板的厚度范围为5.7cm至6.7cm;所述活性炭过滤板的厚度范围为4.85cm至5.65cm;所述纤维过滤板的厚度范围为3.63cm至4.46cm;在所述各石英砂过滤板、无烟煤过滤板、活性炭过滤板和纤维过滤板中都开设有过滤孔，且石英砂过滤板、无烟煤过滤板、活性炭过滤板和纤维过滤板中的过滤孔孔径依次减小;该石英砂过滤板的过滤孔的孔径大小范围为1.45-1.5mm;该无烟煤过滤板的过滤孔的孔径大小范围为0.86-1.17mm;该活性炭过滤板的过滤孔的孔径大小范围为0.68-0.79mm;该纤维过滤板的过滤孔的孔径大小范围为0.38-0.59mm;该伸缩驱动气缸通过驱动轴连接一用于将来自输料管道的污水推到过滤板部位的活塞件;且在该主处理机体靠近伸缩驱动气缸一端底部开设有卸料管道;还包括用于将沉浸仓中的污水回流到伸缩驱动气缸一侧的主处理机体内部的回流管道;在该回流管道中设置有回流水泵;且该回流管道的管径大小范围为3.5-4.7cm;该所述增压器设置于沉浸仓相对于限位块的另一侧;所述沉浸仓中设置有水质传感器、加热器以及加药器;该伸缩驱动气缸、增压器、回流水泵、水质传感器、加热器以及加药器与控制器电性连接。
优选地，所述主处理机体的长度大小范围为120-145cm。
优选地，所述主处理机体的管径大小范围为13.5-16cm。
优选地，所述触摸显示屏为电容式触摸显示屏。

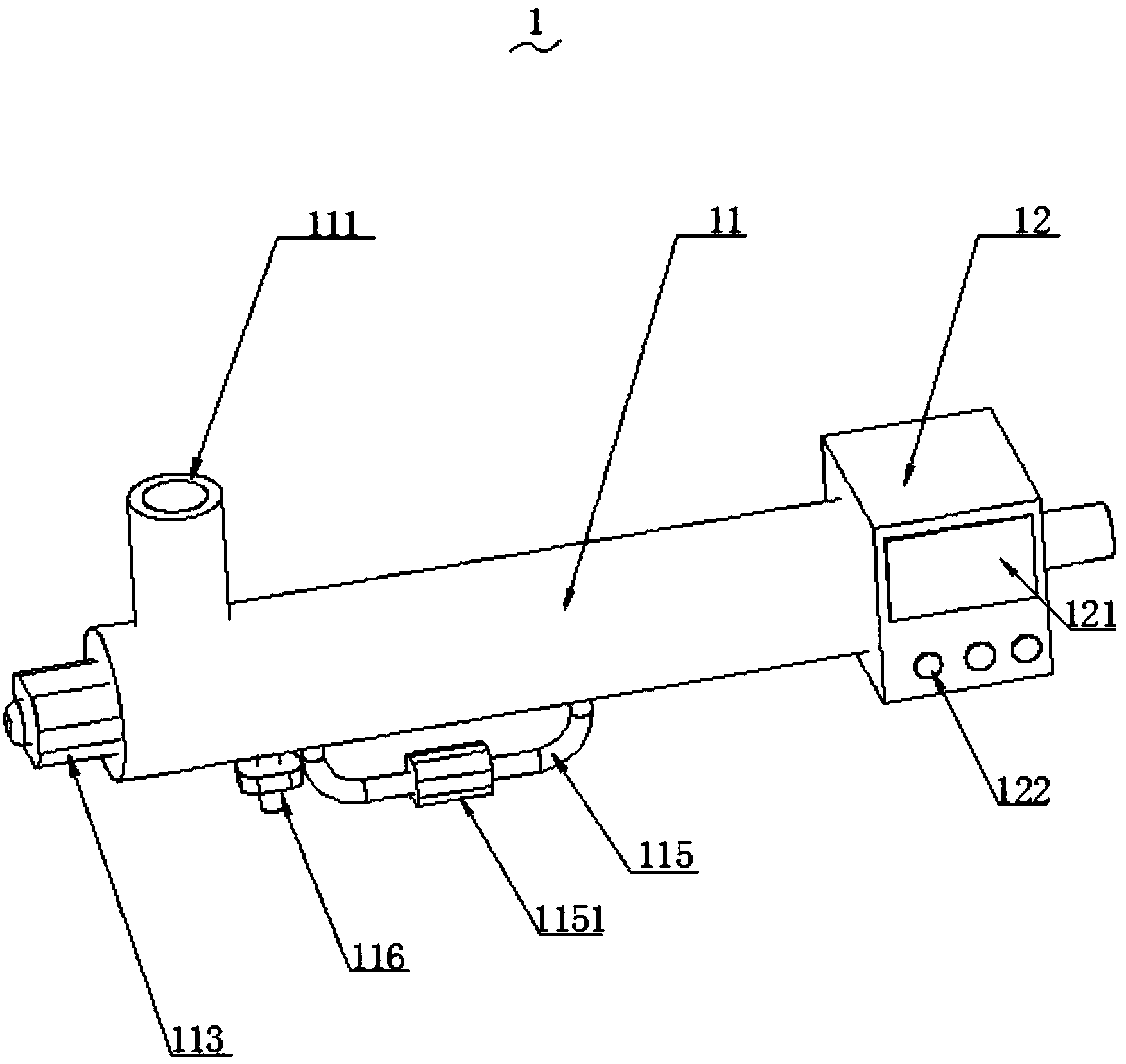

与现有技术相比，本发明一种新型园林滤池污水处理系统通过同时设置圆柱体状主处理机体11、设置于该所述主处理机体11一端端头部位的检测柜12以及设置于主处理机体11相对于检测柜12另一端的伸缩驱动气缸113，且在检测柜12内部设置电源、控制器、无线通讯传输单元、数据存储器、报警器、温湿度传感器、UV杀菌灯、紫外线杀菌灯、PH值检测仪以及液位传感器和水质传感器，主处理机体11内部设置若干层过滤板117结构、用于限定过滤板117移动距离的限位块119、沉浸仓以及增压器1181，实际使用过程中，伸缩驱动气缸113驱动过滤板117移动，对污水进行传输和清洁，可以达到很好的过滤处理效果，适合大范围推广使用。
