申请日2018.02.08
公开(公告)日2018.08.07
IPC分类号B01D33/01; B01D33/54
摘要
本发明涉及一种分离设备，尤其涉及一种污水杂质分离设备。本发明要解决的技术问题是提供一种分离效果好、分离速度快的污水杂质分离设备。本发明提供了这样一种污水杂质分离设备，包括有第一支架、过滤框、收集箱、第二支架、第三支架、第一固定板、第一带轮等;在底座的上方固定连接有第一支架，在第一支架的上部前侧转动式连接有过滤框，在底座的上方固定连接有收集箱，收集箱位于第一支架的右侧，在底座的上方右侧固定连接有第二支架。本发明实现了对污水杂质进行分离的功能，不仅实现了快速对污水杂质进行分离的功能，而且还实现了对杂质进行分离的功能，本发明具有使用方便、使用安全、操作简单、制造成本低等特点。
权利要求书

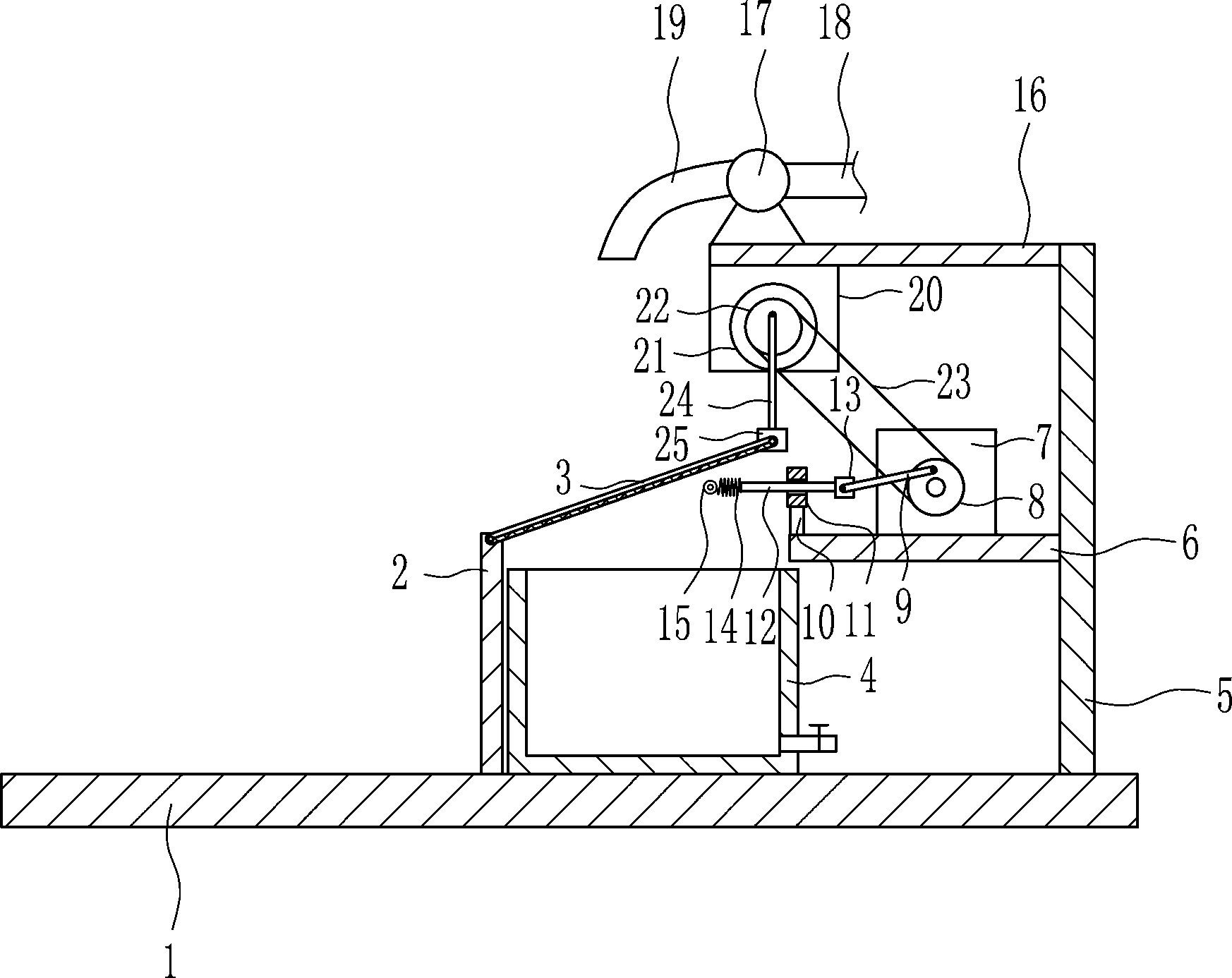

1.一种污水杂质分离设备，其特征在于，包括有底座(1)、第一支架(2)、过滤框(3)、收集箱(4)、第二支架(5)、第三支架(6)、第一固定板(7)、第一带轮(8)、第一连杆(9)、第一支杆(10)、滑套(11)、滑杆(12)、第一固定块(13)、第一弹簧(14)、铁球(15)、第四支架(16)、水泵(17)、吸水管(18)、出水管(19)、第二固定板(20)、第一电机(21)、第二带轮(22)、第一皮带(23)、第二连杆(24)和第二固定块(25)，在底座(1)的上方固定连接有第一支架(2)，在第一支架(2)的上部前侧转动式连接有过滤框(3)，在底座(1)的上方固定连接有收集箱(4)，收集箱(4)位于第一支架(2)的右侧，在底座(1)的上方右侧固定连接有第二支架(5)，在第二支架(5)的左侧固定连接有第三支架(6)，在第三支架(6)的上方固定连接有第一固定板(7)，在第一固定板(7)的前侧转动式连接有第一带轮(8)，在第一带轮(8)前侧的偏心位置转动式连接有第一连杆(9)，在第三支架(6)的上方左侧固定连接有第一支杆(10)，在第一支杆(10)的顶端固定连接有滑套(11)，在滑套(11)内滑动式连接有滑杆(12)，在滑杆(12)的右端固定连接有第一固定块(13)，第一连杆(9)的左部与第一固定块(13)的前侧转动式连接，在滑杆(12)的左端固定连接有第一弹簧(14)，在第一弹簧(14)的左端固定连接有铁球(15)，在第三支架(6)的左侧上方固定连接有第四支架(16)，在第四支架(16)的上方左侧固定连接有水泵(17)，在水泵(17)的右侧固定连接有吸水管(18)，在水泵(17)的左侧固定连接有出水管(19)，在第四支架(16)的下方左侧固定连接有第二固定板(20)，在第二固定板(20)的前侧固定连接有第一电机(21)，在第一电机(21)的输出轴上过盈连接有第二带轮(22)，第二带轮(22)通过第一皮带(23)与第一带轮(8)连接，在第二带轮(22)前侧的偏心位置转动式连接有第二连杆(24)，第二连杆(24)的底端固定连接有第二固定块(25)，第二固定块(25)的前侧与过滤框(3)的上部转动式连接。
2.根据权利要求1所述的一种污水杂质分离设备，其特征在于，还包括有第三固定板(26)、下料管(27)、漏斗(28)、第二电机(29)、第一粉碎轮(30)和第二粉碎轮(31)，在第一支架(2)的左侧固定连接有第三固定板(26)，在第三固定板(26)上部前侧固定连接有下料管(27)，在下料管(27)的顶端固定连接有漏斗(28)，在第三固定板(26)的前侧固定连接有第二电机(29)，第二电机(29)位于下料管(27)的下方，在第二电机(29)的输出轴上过盈连接有第一粉碎轮(30)，在第三固定板(26)的前侧转动式连接有第二粉碎轮(31)，第二粉碎轮(31)位于第二电机(29)的右侧，第二粉碎轮(31)与第一粉碎轮(30)啮合。
3.根据权利要求2所述的一种污水杂质分离设备，其特征在于，还包括有第三带轮(32)、第二支杆(33)、第一传送带轮(34)、第三支杆(35)、第二传送带轮(36)、传送皮带(37)、第四带轮(38)和第二皮带(39)，在第二粉碎轮(31)的前侧固定连接有第三带轮(32)，在底座(1)的上方左侧固定连接有第二支杆(33)，在第二支杆(33)的上部前侧转动式连接第一传送带轮(34)，在底座(1)的上方固定连接有第三支杆(35)，在第三支杆(35)的上部前侧转动式连接有第二传送带轮(36)，第二传送带轮(36)通过传送皮带(37)与第一传送带轮(34)，在第二传送带轮(36)的前侧固定连接第四带轮(38)，第四带轮(38)通过第二皮带(39)第三带轮(32)连接。
4.根据权利要求3所述的一种污水杂质分离设备，其特征在于，还包括有第四支杆(40)、气缸(41)和刮板(42)，在底座(1)的上方左侧固定连接有两个第四支杆(40)，两个第四支杆(40)位于第二支杆(33)的左侧，在两个第四支杆(40)的顶端固定连接气缸(41)，在气缸(41)的伸缩杆左端固定连接有刮板(42)，刮板(42)位于第一传送带轮(34)的下方。
5.根据权利要求4所述的一种污水杂质分离设备，其特征在于，还包括有滑管(43)、第二弹簧(44)、滑块(45)、第五支杆(46)和滚轮(47)，在第三固定板(26)的右部前侧固定连接有滑管(43)，滑管(43)位于第二粉碎轮(31)的右侧，在滑管(43)的上壁内侧固定连接有第二弹簧(44)，在滑管(43)内滑动式连接有滑块(45)，滑块(45)的顶端与第二弹簧(44)的底端固定连接，在滑块(45)的底端固定连接有第五支杆(46)，在第五支杆(46)的底部前侧转动式连接有滚轮(47)，滚轮(47)与第二皮带(39)接触。
说明书
一种污水杂质分离设备
技术领域
本发明涉及一种分离设备，尤其涉及一种污水杂质分离设备。
背景技术
在对污水进行处理时，首先需要对污水内掺杂的一些垃圾杂质进行分离，现有的分离方式是使用沉淀的方式进行分离，沉淀分离不仅需要很长时间，还难以对污水内的垃圾彻底进行分离，因此亟需一种分离效果好、分离速度快的污水杂质分离设备。
发明内容
(1)要解决的技术问题
本发明为了克服现有的分离方式是使用沉淀的方式进行分离，沉淀分离不仅需要很长时间，还难以对污水内的垃圾彻底进行分离的缺点，本发明要解决的技术问题是提供一种分离效果好、分离速度快的污水杂质分离设备。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种污水杂质分离设备，包括有底座、第一支架、过滤框、收集箱、第二支架、第三支架、第一固定板、第一带轮、第一连杆、第一支杆、滑套、滑杆、第一固定块、第一弹簧、铁球、第四支架、水泵、吸水管、出水管、第二固定板、第一电机、第二带轮、第一皮带、第二连杆和第二固定块，在底座的上方固定连接有第一支架，在第一支架的上部前侧转动式连接有过滤框，在底座的上方固定连接有收集箱，收集箱位于第一支架的右侧，在底座的上方右侧固定连接有第二支架，在第二支架的左侧固定连接有第三支架，在第三支架的上方固定连接有第一固定板，在第一固定板的前侧转动式连接有第一带轮，在第一带轮前侧的偏心位置转动式连接有第一连杆，在第三支架的上方左侧固定连接有第一支杆，在第一支杆的顶端固定连接有滑套，在滑套内滑动式连接有滑杆，在滑杆的右端固定连接有第一固定块，第一连杆的左部与第一固定块的前侧转动式连接，在滑杆的左端固定连接有第一弹簧，在第一弹簧的左端固定连接有铁球，在第三支架的左侧上方固定连接有第四支架，在第四支架的上方左侧固定连接有水泵，在水泵的右侧固定连接有吸水管，在水泵的左侧固定连接有出水管，在第四支架的下方左侧固定连接有第二固定板，在第二固定板的前侧固定连接有第一电机，在第一电机的输出轴上过盈连接有第二带轮，第二带轮通过第一皮带与第一带轮连接，在第二带轮前侧的偏心位置转动式连接有第二连杆，第二连杆的底端固定连接有第二固定块，第二固定块的前侧与过滤框的上部转动式连接。
优选地，还包括有第三固定板、下料管、漏斗、第二电机、第一粉碎轮和第二粉碎轮，在第一支架的左侧固定连接有第三固定板，在第三固定板上部前侧固定连接有下料管，在下料管的顶端固定连接有漏斗，在第三固定板的前侧固定连接有第二电机，第二电机位于下料管的下方，在第二电机的输出轴上过盈连接有第一粉碎轮，在第三固定板的前侧转动式连接有第二粉碎轮，第二粉碎轮位于第二电机的右侧，第二粉碎轮与第一粉碎轮啮合。
优选地，还包括有第三带轮、第二支杆、第一传送带轮、第三支杆、第二传送带轮、传送皮带、第四带轮和第二皮带，在第二粉碎轮的前侧固定连接有第三带轮，在底座的上方左侧固定连接有第二支杆，在第二支杆的上部前侧转动式连接第一传送带轮，在底座的上方固定连接有第三支杆，在第三支杆的上部前侧转动式连接有第二传送带轮，第二传送带轮通过传送皮带与第一传送带轮，在第二传送带轮的前侧固定连接第四带轮，第四带轮通过第二皮带第三带轮连接。
优选地，还包括有第四支杆、气缸和刮板，在底座的上方左侧固定连接有两个第四支杆，两个第四支杆位于第二支杆的左侧，在两个第四支杆的顶端固定连接气缸，在气缸的伸缩杆左端固定连接有刮板，刮板位于第一传送带轮的下方。
优选地，还包括有滑管、第二弹簧、滑块、第五支杆和滚轮，在第三固定板的右部前侧固定连接有滑管，滑管位于第二粉碎轮的右侧，在滑管的上壁内侧固定连接有第二弹簧，在滑管内滑动式连接有滑块，滑块的顶端与第二弹簧的底端固定连接，在滑块的底端固定连接有第五支杆，在第五支杆的底部前侧转动式连接有滚轮，滚轮与第二皮带接触。
工作原理：当使用者需要对污水杂质进行分离时，首先启动水泵，水泵通过吸水管把污水吸出，然后再通过出水管把污水喷到过滤框上，此时启动第一电机，第一电机转动带动第二带轮转动，第二带轮转动带动第二连杆上下移动，第二连杆上下移动带动第二固定块上下移动，第二固定块上下移动带动过滤框上下移动，过滤框上下移动对污水进行筛选，把污水内的杂质进行分离，第二带轮转动通过第一皮带带动第一带轮转动，第一带轮转动带动第一连杆左右移动，第一连杆左右移动带动滑杆左右移动，滑杆左右移动带动第一弹簧左右移动，第一弹簧左右移动带动铁球左右移动，铁球左右移动对过滤框进行敲击，从而达到防止污水内的杂质堵住过滤框的功能，当使用完后，关闭水泵和第一电机即可。
因为还包括有第三固定板、下料管、漏斗、第二电机、第一粉碎轮和第二粉碎轮，在第一支架的左侧固定连接有第三固定板，在第三固定板上部前侧固定连接有下料管，在下料管的顶端固定连接有漏斗，在第三固定板的前侧固定连接有第二电机，第二电机位于下料管的下方，在第二电机的输出轴上过盈连接有第一粉碎轮，在第三固定板的前侧转动式连接有第二粉碎轮，第二粉碎轮位于第二电机的右侧，第二粉碎轮与第一粉碎轮啮合。所以当使用时，污水内的杂质筛选出来后，会掉落到漏斗，然后再次掉落到第一粉碎轮和第二粉碎轮之间，此时启动第二电机，第二电机转动带动第一粉碎轮转动，第一粉碎轮转动带动第二粉碎轮转动，第一粉碎轮和第二粉碎轮转动从而达到对过滤后的杂质进行粉碎的功能。
因为还包括有第三带轮、第二支杆、第一传送带轮、第三支杆、第二传送带轮、传送皮带、第四带轮和第二皮带，在第二粉碎轮的前侧固定连接有第三带轮，在底座的上方左侧固定连接有第二支杆，在第二支杆的上部前侧转动式连接第一传送带轮，在底座的上方固定连接有第三支杆，在第三支杆的上部前侧转动式连接有第二传送带轮，第二传送带轮通过传送皮带与第一传送带轮，在第二传送带轮的前侧固定连接第四带轮，第四带轮通过第二皮带第三带轮连接。所以当使用时，粉碎好的杂质会掉落到传送皮带上，由于第一粉碎轮转动带动第三带轮转动，第三带轮转动通过第二皮带带动第四带轮转动，第四带轮转动带动第二传送带轮转动，第二传送带轮转动通过传送皮带带动第一传送带轮转动，传送皮带转动从而达到对粉碎好的杂质进行传送的功能。
因为还包括有第四支杆、气缸和刮板，在底座的上方左侧固定连接有两个第四支杆，两个第四支杆位于第二支杆的左侧，在两个第四支杆的顶端固定连接气缸，在气缸的伸缩杆左端固定连接有刮板，刮板位于第一传送带轮的下方。所以当使用时，首先启动气缸收缩，使刮板向右移动，时刮板与传送皮带接触，从而达到粘在传送皮带上的杂质进行刮除的功能。
因为还包括有滑管、第二弹簧、滑块、第五支杆和滚轮，在第三固定板的右部前侧固定连接有滑管，滑管位于第二粉碎轮的右侧，在滑管的上壁内侧固定连接有第二弹簧，在滑管内滑动式连接有滑块，滑块的顶端与第二弹簧的底端固定连接，在滑块的底端固定连接有第五支杆，在第五支杆的底部前侧转动式连接有滚轮，滚轮与第二皮带接触。所以当使用时，由于滑管与滑块滑动式连接，还由于滚轮与第二皮带接触，从而达到对第二皮带进行压紧防止脱落的功能。
(3)有益效果
本发明实现了对污水杂质进行分离的功能，不仅实现了快速对污水杂质进行分离的功能，而且还实现了对杂质进行分离的功能，本发明具有使用方便、使用安全、操作简单、制造成本低等特点。
