申请日2018.02.07
公开(公告)日2018.10.02
IPC分类号C02F9/08
摘要
本实用新型公开了一种零排放污水回收装置，包括地平线、蓄水池、水质检测仪、过滤杀菌箱、污水沉积箱、一号输水管、二号输水管、臭氧发生器、吸泥泵、一号水泵和二号水泵，所述地平线底部设有蓄水池，所述地平线顶部设有过滤杀菌箱和污水沉积箱，所述污水沉积箱位于过滤杀菌箱一侧，所述污水沉积箱通过一号输水管连接过滤杀菌箱，所述污水沉积箱顶部焊接加药漏斗，所述污水沉积箱底部安装吸泥泵，所述吸泥泵的吸泥端位于污水沉积箱内，所述过滤杀菌箱顶部通过安装架安装臭氧发生器，所述臭氧发生器的工作端位于过滤杀菌箱内。该种零排放污水回收装置设计合理、简单，操作方便，稳定性好，可靠性高安全性好，适合广泛推广。
权利要求书

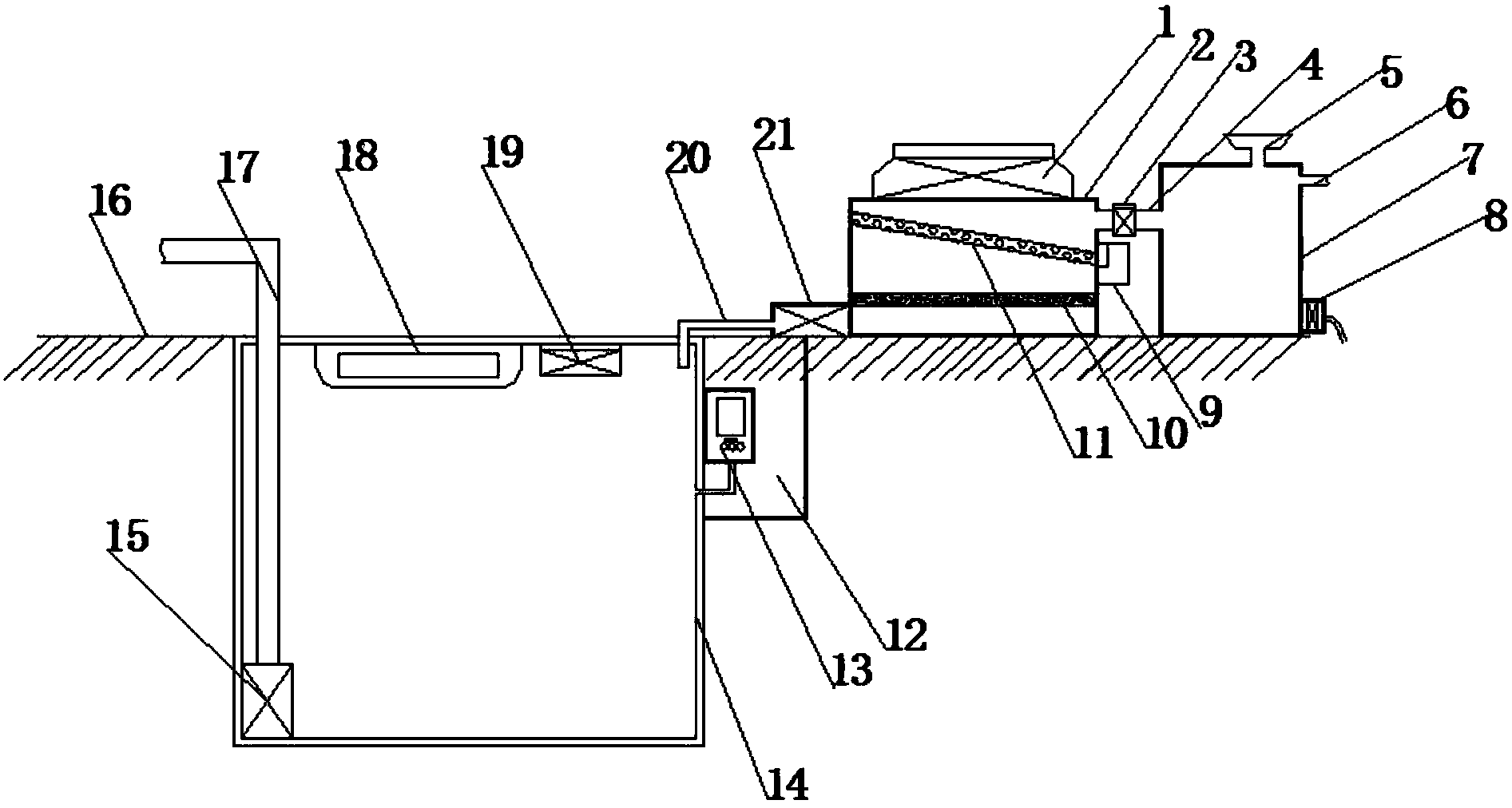

1.一种零排放污水回收装置，包括地平线(16)、蓄水池(14)、水质检测仪(13)、过滤杀菌箱(2)、污水沉积箱(7)、一号输水管(4)、二号输水管(20)、臭氧发生器(1)、吸泥泵(8)、一号水泵(21)和二号水泵(15)，其特征在于：所述地平线(16)底部设有蓄水池(14)，所述地平线(16)顶部设有过滤杀菌箱(2)和污水沉积箱(7)，所述污水沉积箱(7)位于过滤杀菌箱(2)一侧，所述污水沉积箱(7)通过一号输水管(4)连接过滤杀菌箱(2)，所述污水沉积箱(7)顶部焊接加药漏斗(5)，所述污水沉积箱(7)底部安装吸泥泵(8)，所述吸泥泵(8)的吸泥端位于污水沉积箱(7)内，所述过滤杀菌箱(2)顶部通过安装架安装臭氧发生器(1)，所述臭氧发生器(1)的工作端位于过滤杀菌箱(2)内，所述过滤杀菌箱(2)底部一侧设有一号水泵(21)，所述一号水泵(21)的吸水端位于过滤杀菌箱(2)内，所述一号水泵(21)的出水端通过二号输水管(20)连接蓄水池(14)，所述蓄水池(14)一侧通过工作盒(12)安装水质检测仪(13)，所述水质检测仪(13)通过检测水管连接蓄水池(14)，所述蓄水池(14)内顶部一侧通过灯架安装紫外线杀菌灯(18)，所述蓄水池(14)内顶部另一侧通过螺丝安装液位传感器(19)。
2.根据权利要求1所述的一种零排放污水回收装置，其特征在于：所述过滤杀菌箱(2)内具有倾斜金属过滤网(11)和活性炭过滤网(10)，所述倾斜金属过滤网(11)位于活性炭过滤网(10)顶部，所述倾斜金属过滤网(11)一端设有杂质存放盒(9)，所述杂质存放盒(9)位于过滤杀菌箱(2)一侧。
3.根据权利要求1所述的一种零排放污水回收装置，其特征在于：所述蓄水池(14)内底部一侧设有二号水泵(15)，所述二号水泵(15)的出水端连接洁净水出管(17)。
4.根据权利要求1所述的一种零排放污水回收装置，其特征在于：所述污水沉积箱(7)顶部一侧焊接污水进管(6)。
5.根据权利要求1所述的一种零排放污水回收装置，其特征在于：所述一号输水管(4)上具有阀门(3)，所述紫外线杀菌灯(18)外围设置防水罩。
说明书
一种零排放污水回收装置
技术领域
本实用新型涉及一种污水回收装置，特别涉及一种零排放污水回收装置。
背景技术
生活污水直接排放至下水道造成水资源的严重浪费，而一般的再生水装置，结构复杂，配套设施的工程巨大，收集到集中污染的废水源后，再进行集中处理，代价高昂，废水回收与再生水输送管道的建设给城市带来难以估算的负面影响。因此，就迫切需要一种简便、成本低的生活污水回收利用的方法和装置。
实用新型内容
本实用新型的主要目的在于提供一种零排放污水回收装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种零排放污水回收装置，包括地平线、蓄水池、水质检测仪、过滤杀菌箱、污水沉积箱、一号输水管、二号输水管、臭氧发生器、吸泥泵、一号水泵和二号水泵，所述地平线底部设有蓄水池，所述地平线顶部设有过滤杀菌箱和污水沉积箱，所述污水沉积箱位于过滤杀菌箱一侧，所述污水沉积箱通过一号输水管连接过滤杀菌箱，所述污水沉积箱顶部焊接加药漏斗，所述污水沉积箱底部安装吸泥泵，所述吸泥泵的吸泥端位于污水沉积箱内，所述过滤杀菌箱顶部通过安装架安装臭氧发生器，所述臭氧发生器的工作端位于过滤杀菌箱内，所述过滤杀菌箱底部一侧设有一号水泵，所述一号水泵的吸水端位于过滤杀菌箱内，所述一号水泵的出水端通过二号输水管连接蓄水池，所述蓄水池一侧通过工作盒安装水质检测仪，所述水质检测仪通过检测水管连接蓄水池，所述蓄水池内顶部一侧通过灯架安装紫外线杀菌灯，所述蓄水池内顶部另一侧通过螺丝安装液位传感器。
进一步地，所述过滤杀菌箱内具有倾斜金属过滤网和活性炭过滤网，所述倾斜金属过滤网位于活性炭过滤网顶部，所述倾斜金属过滤网一端设有杂质存放盒，所述杂质存放盒位于过滤杀菌箱一侧。
进一步地，所述蓄水池内底部一侧设有二号水泵，所述二号水泵的出水端连接洁净水出管。
进一步地，所述污水沉积箱顶部一侧焊接污水进管。
进一步地，所述一号输水管上具有阀门，所述紫外线杀菌灯外围设置防水罩。
与现有技术相比，本实用新型具有如下有益效果：通过设置由污水沉积箱、过滤杀菌箱和蓄水池组成的零排放污水回收装置，从而可以污水回收(污水过滤和杀菌)处理，从而避免污水随意排放污染环境，通过在蓄水池内设置液位传感器，从而可以实时检测蓄水池内液面高度，提醒管理人员对处理好的污水通过二号水泵提取进行使用，通过是水质检测仪，从而可以检测蓄水池内水质的质量，从而为污水使用种类提供检测数据参考。故实用性很高，适合广泛推广。
