申请日2018.02.07
公开(公告)日2018.11.16
IPC分类号C02F1/00; A01K63/04; C02F103/20
摘要
本实用新型公开了一种养蟹用水处理装置，包括养殖池，养殖池的底部内壁安装有水泵，水泵的进水管连接有沿竖直方向设置的连接管，连接管远离水泵进水管一端的外圈固定套接有固定箱，固定箱的底部周向连接有呈矩阵设置且与养殖池底部内壁固定连接的支撑杆，固定箱的底部中间位置安装有密封箱，密封箱的底部内壁安装有沿竖直方向设置的电动机，电动机的输出轴伸入固定箱内部的一端焊接有与固定箱底部内壁转动连接的过滤箱，本装置能够对养殖池中的水进行更换，保证养殖池中水的品质，给蟹生长提供一个最佳水质，同时水泵在换水时在各部件的配合下，养殖池中的残渣等废弃物也不会对水泵造成影响，使水泵能够稳定的工作，符合使用者需求。
权利要求书

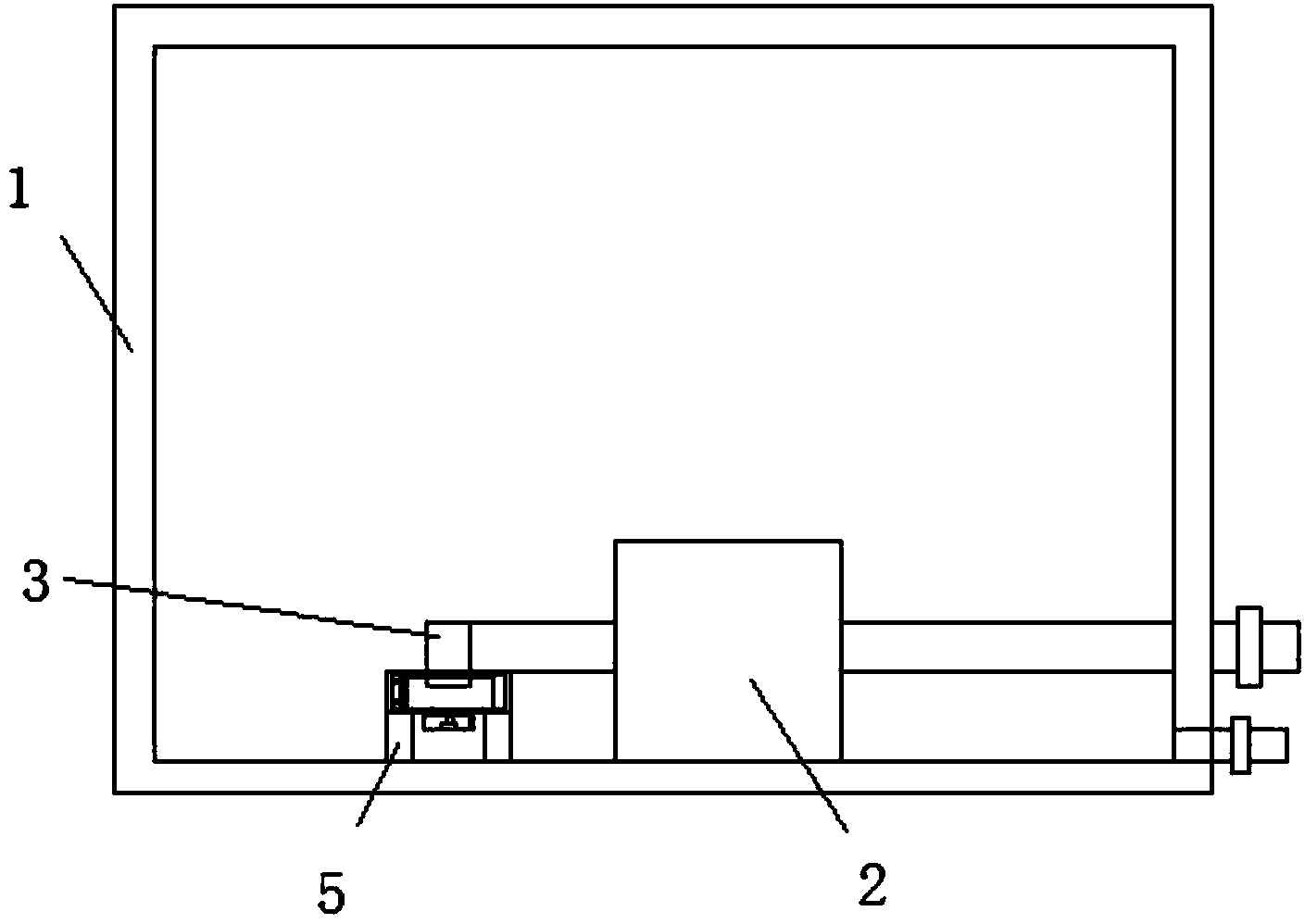

1.一种养蟹用水处理装置，包括养殖池(1)，其特征在于，所述养殖池(1)的底部内壁安装有水泵(2)，所述水泵(2)的进水管连接有沿竖直方向设置的连接管(3)，所述连接管(3)远离水泵(2)进水管一端的外圈固定套接有固定箱(4)，所述固定箱(4)的底部周向连接有呈矩阵设置且与养殖池(1)底部内壁固定连接的支撑杆(5)，所述固定箱(4)的底部中间位置安装有密封箱(6)，所述密封箱(6)的底部内壁安装有沿竖直方向设置的电动机(7)，所述电动机(7)的输出轴伸入固定箱(4)内部的一端焊接有与固定箱(4)底部内壁转动连接的过滤箱(8)，且过滤箱(8)的顶部与连接管(3)伸入固定箱(4)的一端活动套接，所述过滤箱(8)一侧设有沿竖方向设置的连接板(16)，所述连接板(16)远离过滤箱(8)的一侧沿其高度方向焊接有对称设置的连接杆(15)，且连接杆(15)与连接板(16)相互垂直，所述连接杆(15)远离连接板(16)一端的外圈活动套接有活动筒(10)，所述活动筒(10)远离连接杆(15)一端的外圈活动套接有与固定箱(4)内侧壁固定连接的固定筒(9)，所述连接杆(15)伸入活动筒(10)的一端设有与活动筒(10)侧壁活动连接的活动板(12)，所述活动板(12)靠近连接杆(15)的一侧焊接有沿连接杆(15)对称设置的支杆(13)，两组所述支杆(13)之间活动套接有贯穿连接杆(15)的卡杆(14)。
2.根据权利要求1所述的一种养蟹用水处理装置，其特征在于，所述活动板(12)远离连接杆(15)的一侧连接有与活动筒(10)内壁固定连接的第一弹簧(11)，所述活动筒(10)远离连接杆(15)的一端连接有与固定筒(9)内壁固定连接的第二弹簧。
3.根据权利要求1所述的一种养蟹用水处理装置，其特征在于，所述活动筒(10)的顶部和底部对称开设有沿其长度方向设置的活动孔，且活动板(12)从活动孔的内部伸出活动筒(10)。
4.根据权利要求1所述的一种养蟹用水处理装置，其特征在于，所述卡杆(14)呈T型结构，所述连接杆(15)靠近活动板(12)的一端开设有沿竖直方向设置的卡孔，所述卡杆(14)与卡孔的内壁活动套接，且卡杆(14)从活动孔的内部伸出活动筒(10)。
5.根据权利要求1所述的一种养蟹用水处理装置，其特征在于，所述过滤箱(8)外侧壁呈多孔状结构，所述连接板(16)靠近过滤箱(8)的一侧安装有毛刷。
6.根据权利要求1所述的一种养蟹用水处理装置，其特征在于，所述水泵(2)的出水口连接有伸出养殖池(1)的出水管，所述出水管的下方设有与养殖池(1)内部连通的排废管，且排废管伸入养殖池(1)的管口与养殖池(1)的底部内壁水平。
说明书
一种养蟹用水处理装置
技术领域
本实用新型涉及水处理装置技术领域，尤其涉及一种养蟹用水处理装置。
背景技术
现有的养蟹用养殖池，其结构都比较单一，养殖过程中，需要定期对池进行清理，否则水质变差，造成养殖自身污染，导致养殖对象生病或死亡。当前，养殖池依靠单一的水泵无法对养殖池中的废弃物处理，养殖中后期粪便、残饵等排泄物大量积累，导致水体水质恶化，有害微生物大量滋生，环境胁迫严重影响了养殖对象的生长和存活，造成养殖成功率下降，并给水产品质量安全带来很大的影响，为此我们提出了一种养蟹用水处理装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种养蟹用水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种养蟹用水处理装置，包括养殖池，所述养殖池的底部内壁安装有水泵，所述水泵的进水管连接有沿竖直方向设置的连接管，所述连接管远离水泵进水管一端的外圈固定套接有固定箱，所述固定箱的底部周向连接有呈矩阵设置且与养殖池底部内壁固定连接的支撑杆，所述固定箱的底部中间位置安装有密封箱，所述密封箱的底部内壁安装有沿竖直方向设置的电动机，所述电动机的输出轴伸入固定箱内部的一端焊接有与固定箱底部内壁转动连接的过滤箱，且过滤箱的顶部与连接管伸入固定箱的一端活动套接，所述过滤箱一侧设有沿竖方向设置的连接板，所述连接板远离过滤箱的一侧沿其高度方向焊接有对称设置的连接杆，且连接杆与连接板相互垂直，所述连接杆远离连接板一端的外圈活动套接有活动筒，所述活动筒远离连接杆一端的外圈活动套接有与固定箱内侧壁固定连接的固定筒，所述连接杆伸入活动筒的一端设有与活动筒侧壁活动连接的活动板，所述活动板靠近连接杆的一侧焊接有沿连接杆对称设置的支杆，两组所述支杆之间活动套接有贯穿连接杆的卡杆。
优选的，所述活动板远离连接杆的一侧连接有与活动筒内壁固定连接的第一弹簧，所述活动筒远离连接杆的一端连接有与固定筒内壁固定连接的第二弹簧。
优选的，所述活动筒的顶部和底部对称开设有沿其长度方向设置的活动孔，且活动板从活动孔的内部伸出活动筒。
优选的，所述卡杆呈T型结构，所述连接杆靠近活动板的一端开设有沿竖直方向设置的卡孔，所述卡杆与卡孔的内壁活动套接，且卡杆从活动孔的内部伸出活动筒。
优选的，所述过滤箱外侧壁呈多孔状结构，所述连接板靠近过滤箱的一侧安装有毛刷。
优选的，所述水泵的出水口连接有伸出养殖池的出水管，所述出水管的下方设有与养殖池内部连通的排废管，且排废管伸入养殖池的管口与养殖池的底部内壁水平。
与现有的技术相比，本实用新型的有益效果是：本实用新型中，通过安装有养殖池、水泵、连接管、固定箱、支撑杆、密封箱、电动机、过滤箱、固定筒、活动筒、第一弹簧、活动板、支杆、卡杆、连接杆、连接板，本装置能够对养殖池中的水进行更换，保证养殖池中水的品质，给蟹生长提供一个最佳水质，同时水泵在换水时在各部件的配合下，养殖池中的残渣等废弃物也不会对水泵造成影响，使水泵能够稳定的工作，符合使用者需求。
