申请日2018.03.27
公开(公告)日2018.07.13
IPC分类号F25B30/06; C02F9/02; C02F9/04
摘要
本发明涉及一种具有水处理功能的水源热泵机组，包括冷凝器，所述冷凝器的进水腔内设有一过滤室，过滤室的前侧为朝向进水口设置的均流过滤板，过滤室的后侧为朝向管束隔板设置的整流过滤板，均流过滤板和整流过滤板边缘与进水腔内壁连接，所述过滤室内填充有胶球，进水腔侧壁上设有与该过滤室上部连通的进球口和与该过滤室下部连通的出球口;本发明结构设计合理，通过该结构可以进入水源热泵机组的水质进行水质进行处理，使其符合机组运行要求，同时对于水质处理所使用的胶球可以实现循环除污、再生处理，满足机组长期运行效果。
权利要求书
1.一种具有水处理功能的水源热泵机组，包括冷凝器，其特征在于：所述冷凝器的进水腔内设有一过滤室，过滤室的前侧为朝向进水口设置的均流过滤板，过滤室的后侧为朝向管束隔板设置的整流过滤板，均流过滤板和整流过滤板边缘与进水腔内壁连接，所述过滤室内填充有胶球，进水腔侧壁上设有与该过滤室上部连通的进球口和与该过滤室下部连通的出球口。
2.根据权利要求1所述的一种具有水处理功能的水源热泵机组，其特征在于：还包括了与所述过滤室连通的再生器，所述再生器的输入端通过胶球再生输出管路与所述过滤室的出球口连通，用于将过滤室内的胶球输送至再生器内，所述再生器的输出端通过胶球再生输入管路与所述过滤室的进球口连通，用于将再生器内经再生处理的胶球输送至过滤室内;
所述再生器上还包括位于其上部的再生液输入管路和括位于其底部的再生液输出管路，再生液通过再生液输入管路和再生液输出管路在再生器内流通，再生液在再生器内部与所述胶球混合接触。
3.根据权利要求2所述的一种具有水处理功能的水源热泵机组，其特征在于：所述胶球输入管路还通过加压管路与一加压泵连接。
4.根据权利要求2所述的一种具有水处理功能的水源热泵机组，其特征在于：还包括了串联设置在胶球再生输出管路上的除污器，除污器上设有与其内部连通的进水管路和排污管路，除污用水通过进水管路和排污管路在除污器内流通，除污用水在除污器内部与所述胶球混合接触。
5.根据权利要求1所述的一种具有水处理功能的水源热泵机组，其特征在于：所述均流过滤板和整流过滤板均采用孔板结构;
所述均流过滤板的开孔率为60~80%，开孔直径为3-5mm;
所述整流过滤板的开孔率为60~80%，开孔直径为2-3mm。
6.根据权利要求1所述的一种具有水处理功能的水源热泵机组，其特征在于：所述胶球整体密度略小于水，胶球采用表面具有多孔结构的中空球体，胶球表面开孔率70~85%，开孔直径为2-3mm，胶球内部填充有经浓缩处理的多孔结构颗粒，多孔结构颗粒直径大于胶球表面开孔直径设置。
7.根据权利要求6所述的一种具有水处理 功能的水源热泵机组，其特征在于：所述多孔结构颗粒采用沸石、活性炭、硅酸胶、阴阳离子交换树脂中的至少一种，且多孔结构颗粒的比表面积300~500m2/g。
8.根据权利要求6所述的一种具有水处理功能的水源热泵机组，其特征在于：所述胶球直径为15~20mm，胶球再生输出管路和胶球再生输入管路内管径为胶球直径的1.1-1.3倍。
9.根据权利要求1-4任意一项所述的一种具有水处理功能的水源热泵机组，其特征在于：所述管路上均设有对应的控制阀。
说明书
一种具有水处理功能的水源热泵机组
技术领域
本发明涉及水源热泵机组技术领域，尤其涉及一种具有水处理功能的水源热泵机组。
背景技术
水源热泵机组是利用地球表面浅层的水源，如地下水、河流和湖泊中吸收的太阳能和地热能而形成的低品位热能资源，采用热泵原理，通过少量的高位电能输入，实现低位热能向高位热能转移的一种技术。
水质是影响机组安全运行的主要因素，为保证机组安全、高效运行，需对水质进行处理，使水的硬度、钙镁(Ca2+、Mg2+)离子含量、含砂量、酸碱度、污浊度等达到机组正常使用要求。
发明内容
为了解决现有技术中的不足，本发明的目的在于提供一种具有水处理功能的水源热泵机组。
本发明解决其技术问题所采用的技术方案是：

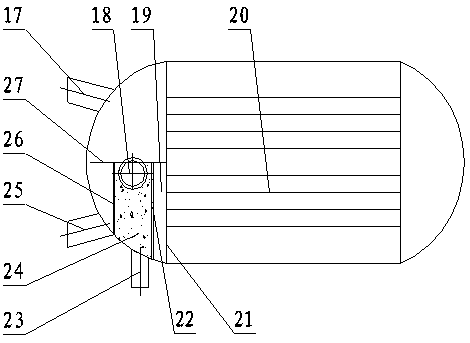

一种具有水处理功能的水源热泵机组，包括冷凝器，其特征在于：所述冷凝器的进水腔内设有一过滤室，过滤室的前侧为朝向进水口设置的均流过滤板，过滤室的后侧为朝向管束隔板设置的整流过滤板，均流过滤板和整流过滤板边缘与进水腔内壁连接，所述过滤室内填充有胶球，进水腔侧壁上设有与该过滤室上部连通的进球口和与该过滤室下部连通的出球口。
还包括了与所述过滤室连通的再生器，所述再生器的输入端通过胶球再生输出管路与所述过滤室的出球口连通，用于将过滤室内的胶球输送至再生器内，所述再生器的输出端通过胶球再生输入管路与所述过滤室的进球口连通，用于将再生器内经再生处理的胶球输送至过滤室内;
所述再生器上还包括位于其上部的再生液输入管路和括位于其底部的再生液输出管路，再生液通过再生液输入管路和再生液输出管路在再生器内流通，再生液在再生器内部与所述胶球混合接触。
所述胶球输入管路还通过加压管路与一加压泵连接。
还包括了串联设置在胶球再生输出管路上的除污器，除污器上设有与其内部连通的进水管路和排污管路，除污用水通过进水管路和排污管路在除污器内流通，除污用水在除污器内部与所述胶球混合接触。
所述均流过滤板和整流过滤板均采用孔板结构;
所述均流过滤板的开孔率为60~80%，开孔直径为3-5mm;
所述整流过滤板的开孔率为60~80%，开孔直径为2-3mm。
所述胶球整体密度略小于水，胶球采用表面具有多孔结构的中空球体，胶球表面开孔率70~85%，开孔直径为2-3mm，胶球内部填充有经浓缩处理的多孔结构颗粒，多孔结构颗粒直径大于胶球表面开孔直径设置。
所述多孔结构颗粒采用沸石、活性炭、硅酸胶、阴阳离子交换树脂中的至少一种，且多孔结构颗粒的比表面积300~500m2/g。
所述胶球直径为15~20mm，胶球再生输出管路和胶球再生输入管路内管径为胶球直径的1.1-1.3倍。
所述管路上均设有对应的控制阀。
综上所述，本发明的有益效果是：结构设计合理，通过该结构可以进入水源热泵机组的水质进行水质进行处理，使其符合机组运行要求，同时对于水质处理所使用的胶球可以实现循环除污、再生处理，满足机组长期运行效果。
