申请日2018.02.01
公开(公告)日2018.10.12
IPC分类号C02F9/04
摘要
本实用新型涉及一种具有节能降耗的污水处理设备，包括进料管，所述进料管内腔通过转轴连接有搅拌杆，且所述搅拌杆贯穿进料管顶部，所述搅拌杆外侧固定设有若干搅拌涡轮，所述搅拌涡轮上方设有第一传动电机，且所述第一传动电机与搅拌杆贯穿进料管顶部的一端固定连接，所述进料管一侧固定设有出料装置，所述出料装置内腔顶部水平设有水管，所述水管底部等距设有若干喷头，所述喷头上方设有第二传动电机，所述第二传动电机底部经传动轴连接有转动杆，且所述转动杆底部穿设与出料装置内腔，所述转动杆两侧等距固定设有若干支撑杆，所述支撑杆一端固定设有刮板，所述刮板一侧对称设有震动器，能够实现聚酰胺无粘连出料。
权利要求书

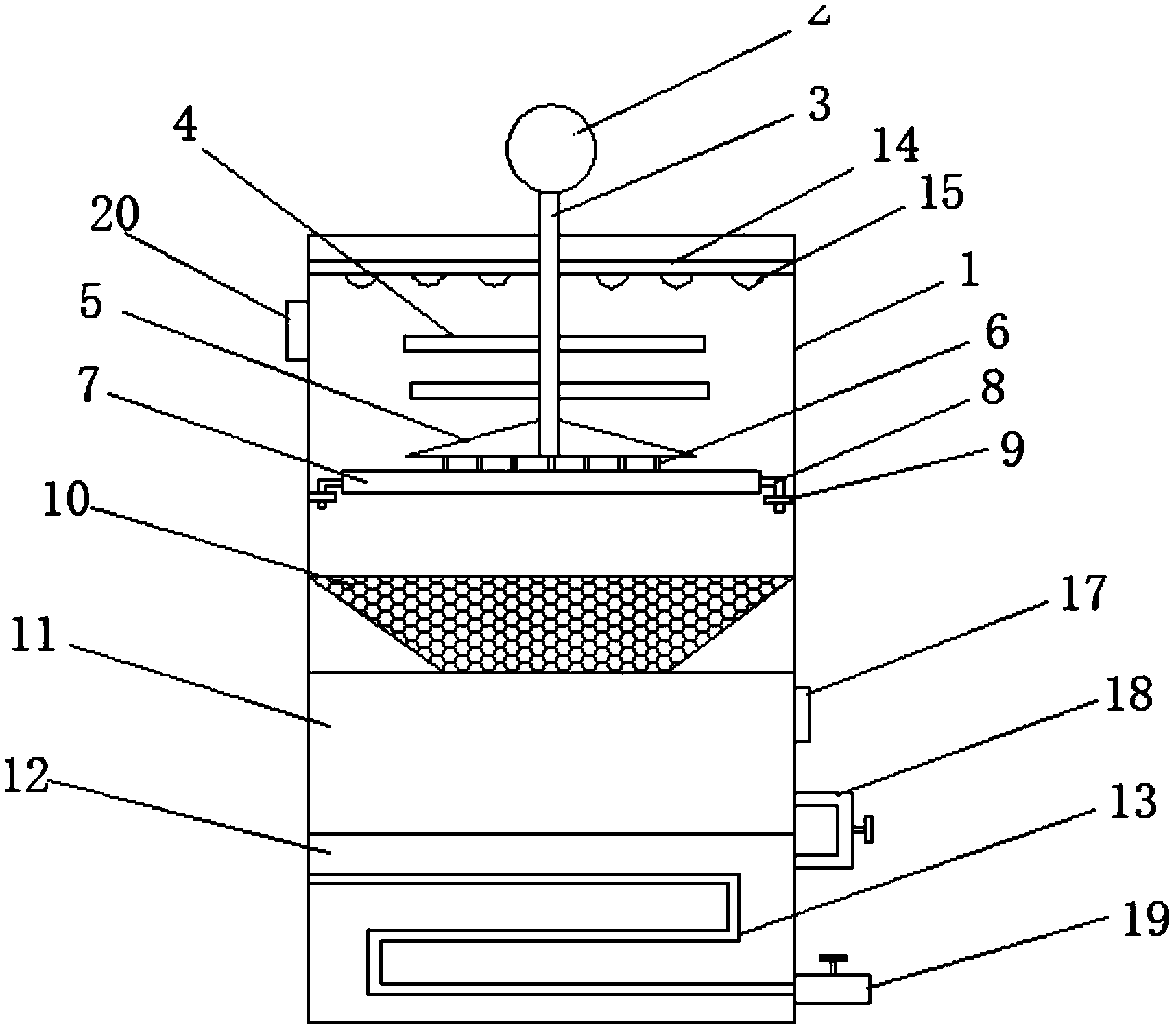

1.一种具有节能降耗的污水处理设备，包括污水处理箱(1)，其特征在于，所述污水处理箱(1)上方通过支架连接有搅拌电机(2)，所述搅拌电机(2)底部通过传动杆连接有搅拌杆(3)，且所述搅拌杆(3)底部穿设于污水处理箱(1)内腔，所述搅拌杆(3)两侧等距固定设有若干搅拌桨(4)，所述搅拌桨(4)下方设有清扫装置(5)，且所述清扫装置(5)固定设置在搅拌杆(3)底部，所述清扫装置(5)底部均匀设有若干毛刷(6)，所述毛刷(6)下方水平设有滤板(7)，所述滤板(7)两侧固定设有挂钩(8)，所述挂钩(8)上套接有套筒(9)，且所述套筒(9)固定设置在污水处理箱(1)内腔两侧，所述套筒(9)下方水平设有梯形活性炭层(10)，所述梯形活性炭层(10)底部贯通设有中和反应池(11)，所述中和反应池(11)底部设有消毒池(12)，所述消毒池(12)内腔固定设有U型离子发生器(13)，所述污水处理箱(1)内腔顶部水平设有混凝剂进料管(14)，所述混凝剂进料管(14)底部等距设有若干喷头(15)。
2.根据权利要求1所述的一种具有节能降耗的污水处理设备，其特征在于：所述滤板(7)顶部设有过滤棉(16)，且所述过滤棉(16)为合成纤维过滤棉、无纺布过滤棉、玻璃纤维过滤棉、活性炭过滤棉中的任意一种。
3.根据权利要求1所述的一种具有节能降耗的污水处理设备，其特征在于：所述搅拌桨(4)表面均匀设有若干小孔。
4.根据权利要求1所述的一种具有节能降耗的污水处理设备，其特征在于：所述中和反应池(11)顶部一侧设有加料口(17)。
5.根据权利要求1所述的一种具有节能降耗的污水处理设备，其特征在于：所述中和反应池(11)底部一侧通过管道(18)与消毒池(12)顶部一侧相连接，且所述管道(18)上设有阀门。
6.根据权利要求1所述的一种具有节能降耗的污水处理设备，其特征在于：所述消毒池(12)底部一侧设有出水口(19)，且所述出水口(19)上设有阀门。
7.根据权利要求1所述的一种具有节能降耗的污水处理设备，其特征在于：所述污水处理箱(1)顶部一侧设有污水进水口(20)。
说明书
一种具有节能降耗的污水处理设备
技术领域
本实用新型涉及一种具有节能降耗的污水处理设备，属于污水处理设备领域。
背景技术
近年来我国工业污水和生活污水排放量成逐年增长趋势，未经处理或处理不得当的污水直接排放到自然中严重影响了环境卫生，威胁人们的饮水安全，因此，对于污水的处理已经迫在眉睫，为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，在现有技术中，常常利用絮凝技术来处理污水。使水或液体中悬浮微粒集聚变大，或形成絮团，从而加快粒子的聚沉，达到固-液分离的目的，这一现象或操作称作絮凝，通常絮凝的实施靠添加适当的絮凝剂，其作用是吸附微粒，在微粒间“架桥”，从而促进集聚，胶乳工业中，絮凝是胶乳凝固的第一阶段，是一种不可逆的聚集。絮凝剂通常为铵盐一类电解质或有吸附作用的胶质化学品。常见的絮凝剂一般都是粉末状或颗粒状的，直接投放至污水中造成难以溶解现象的发生，降低了絮凝效果，现有的化工生产污水处理装置一般需使用多个水泵输送污水;往往造成电力的浪费;另外，各个处理池之间一般水平放置，占地面积大，不环保，因此需要进一步改进。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种具有节能降耗的污水处理设备，能够实现对污水的处理，通过在混凝剂进料管底部设置若干喷头，可以使混凝剂喷洒均匀，通过设置搅拌桨可以使混凝剂与污水混合均匀，提高沉降效率，通过设置清扫装置可以防止过滤的固体颗粒堵塞滤板，提高过滤效率，滤板与污水处理箱间通过挂钩与套筒活动连接，拆卸方便，通过设置梯形活性炭层过滤彻底，通过设置中和反应池可以对污水的酸碱度进行中和，通过设置把离子发生器设为U型可以提高U型离子发生器与水的接触面积，提高消毒效率，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
一种具有节能降耗的污水处理设备，包括污水处理箱，所述污水处理箱上方通过支架连接有搅拌电机，所述搅拌电机底部通过传动杆连接有搅拌杆，且所述搅拌杆底部穿设于污水处理箱内腔，所述搅拌杆两侧等距固定设有若干搅拌桨，所述搅拌桨下方设有清扫装置，且所述清扫装置固定设置在搅拌杆底部，所述清扫装置底部均匀设有若干毛刷，所述毛刷下方水平设有滤板，所述滤板两侧固定设有挂钩，所述挂钩上套接有套筒，且所述套筒固定设置在污水处理箱内腔两侧，所述套筒下方水平设有梯形活性炭层，所述梯形活性炭层底部贯通设有中和反应池，所述中和反应池底部设有消毒池，所述消毒池内腔固定设有U型离子发生器，所述污水处理箱内腔顶部水平设有混凝剂进料管，所述混凝剂进料管底部等距设有若干喷头。
进一步而言，所述滤板顶部设有过滤棉，且所述过滤棉为合成纤维过滤棉、无纺布过滤棉、玻璃纤维过滤棉、活性炭过滤棉中的任意一种。
进一步而言，所述搅拌桨表面均匀设有若干小孔。
进一步而言，所述中和反应池顶部一侧设有加料口。
进一步而言，所述中和反应池底部一侧通过管道与消毒池顶部一侧相连接，且所述管道上设有阀门。
进一步而言，所述消毒池底部一侧设有出水口，且所述出水口上设有阀门。
进一步而言，所述污水处理箱顶部一侧设有污水进水口。
本实用新型有益效果：本实用新型所涉及的一种具有节能降耗的污水处理设备，结构简单，设计合理，能够实现对污水的处理，通过在混凝剂进料管底部设置若干喷头，可以使混凝剂喷洒均匀，通过设置搅拌桨可以使混凝剂与污水混合均匀，提高沉降效率，通过设置清扫装置可以防止过滤的固体颗粒堵塞滤板，提高过滤效率，滤板与污水处理箱间通过挂钩与套筒活动连接，拆卸方便，通过设置梯形活性炭层过滤彻底，通过设置中和反应池可以对污水的酸碱度进行中和，通过设置把离子发生器设为U型可以提高U型离子发生器与水的接触面积，提高消毒效率。
