申请日2018.05.31
公开(公告)日2018.09.14
IPC分类号E03F3/04; E03F5/14; E03F9/00
摘要

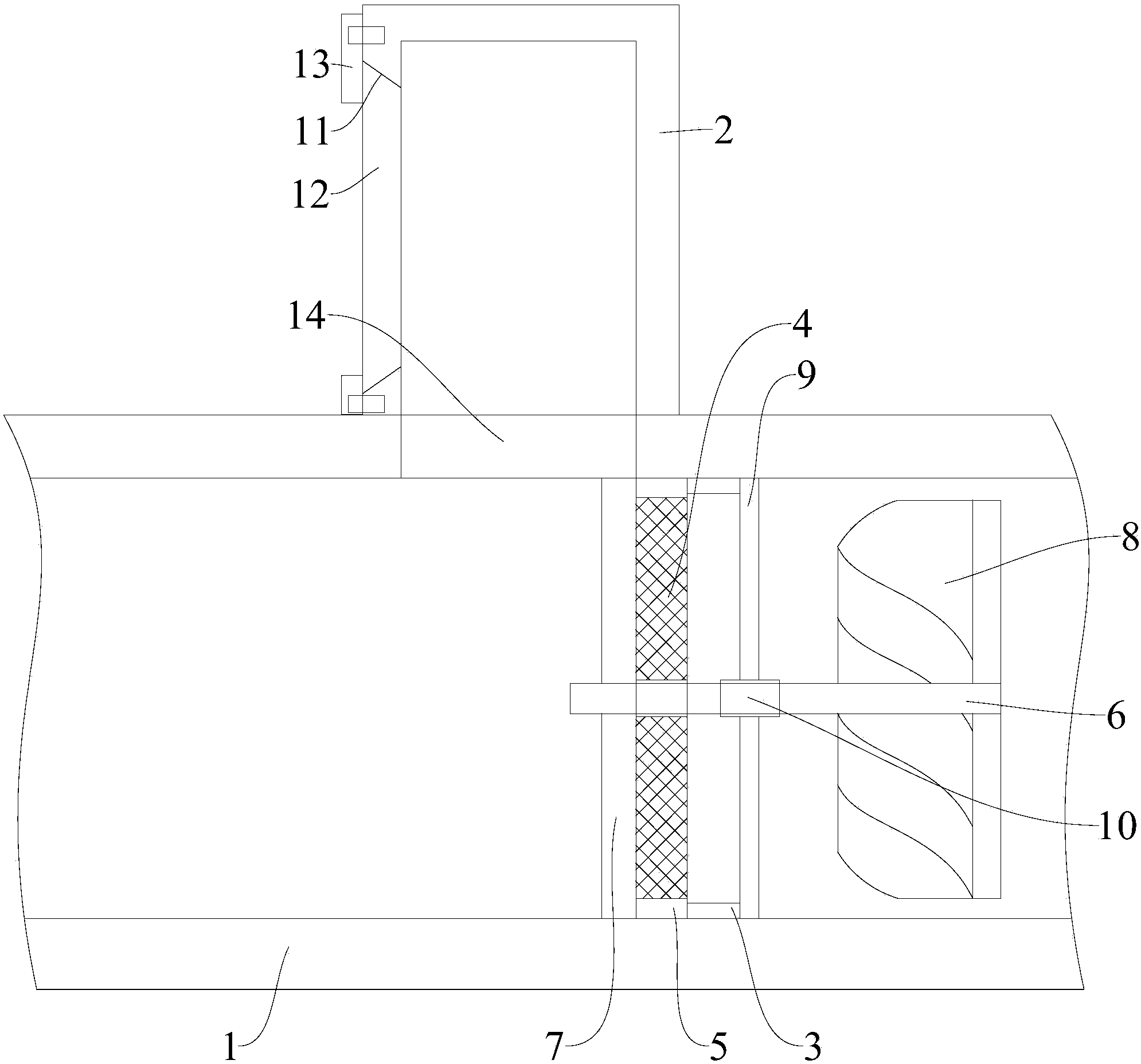

本发明涉及污水处理技术领域，尤其是一种用于污水管道的水力驱动排污装置，包括污水输送管，污水输送管外侧面上具有向外凸起的外部积污盒，污水输送管内侧面位于外部积污盒位置具有内部固定环，内部固定环左侧面固定连接有内置金属滤网的过滤框。本发明的一种用于污水管道的水力驱动排污装置通过在污水输送管内部横向设置传动轴，在传动轴两端分别固定用于刮污的离心刮片和带动旋转的传动叶轮，通过离心刮片将金属滤网表面的污垢刮入外部积污盒内部，使其可以对管道内部的污水进行初步过滤，并且清理十分方便。
翻译权利要求书
1.一种用于污水管道的水力驱动排污装置，包括污水输送管(1)，其特征是：所述的污水输送管(1)外侧面上具有向外凸起的外部积污盒(2)，所述的污水输送管(1)内侧面位于外部积污盒(2)位置具有内部固定环(3)，所述的内部固定环(3)左侧面固定连接有内置金属滤网(4)的过滤框(5)，所述的污水输送管(1)内部横向设置有传动轴(6)，所述的传动轴(6)横向贯穿过滤框(5)中心位置连接孔内部和过滤框(5)活动连接，所述的传动轴(6)上位于金属滤网(4)左侧面轴向连接有离心刮片(7)，所述的传动轴(6)右侧端轴向固定连接有传动叶轮(8)，所述的传动叶轮(8)通过污水输送管(1)内部水流驱动带动传动轴(6)在污水输送管(1)内部旋转，所述的传动轴(6)通过旋转带动离心刮片(7)在金属滤网(4)左侧面上旋转，所述的离心刮片(7)通过旋转将金属滤网(4)左侧面上的过滤物刮到外部积污盒(2)内部。
2.根据权利要求1所述的一种用于污水管道的水力驱动排污装置，其特征是：所述的污水输送管(1)内侧面位于过滤框(5)和传动叶轮(8)之间固定连接有内部支撑架(9)，所述的内部支撑架(9)中心位置具有用于套在传动轴(6)上的内部支撑环(10)。
3.根据权利要求1所述的一种用于污水管道的水力驱动排污装置，其特征是：所述的外部积污盒(2)外侧面上开设有排污窗口(11)，所述的排污窗口(11)内部卡接有用于闭合排污窗口(11)的橡胶密封盖(12)。
4.根据权利要求3所述的一种用于污水管道的水力驱动排污装置，其特征是：所述的外部积污盒(2)外侧面位于排污窗口(11)外侧通过转轴活动连接有侧向限位板(13)，所述的侧向限位板(13)通过旋转卡在橡胶密封盖(12)外侧面上对橡胶密封盖(12)的位置进行固定。
5.根据权利要求1所述的一种用于污水管道的水力驱动排污装置，其特征是：所述的污水输送管(1)和外部积污盒(2)连接位置开设有导污流道(14)。
6.根据权利要求3所述的一种用于污水管道的水力驱动排污装置，其特征是：所述排污窗口(11)的开口大小从外往内逐渐变小。
说明书
一种用于污水管道的水力驱动排污装置
技术领域
本发明涉及污水处理技术领域，尤其是一种用于污水管道的水力驱动排污装置。
背景技术
污水处理(sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。目前的污水处理大多是采用静态处理方式，没有专门针对污水流道的处理机构，导致无法在污水输送过程中对污水中的固态颗粒物进行过滤，而且对污水过滤物的清理很不方便。
发明内容
本发明要解决的技术问题是：为了解决上述背景技术中存在的问题，提供一种改进的用于污水管道的水力驱动排污装置，解决目前的污水处理大多是采用静态处理方式，没有专门针对污水流道的处理机构，导致无法在污水输送过程中对污水中的固态颗粒物进行过滤，而且对污水过滤物的清理很不方便的问题。
本发明解决其技术问题所采用的技术方案是：一种用于污水管道的水力驱动排污装置，包括污水输送管，所述的污水输送管外侧面上具有向外凸起的外部积污盒，所述的污水输送管内侧面位于外部积污盒位置具有内部固定环，所述的内部固定环左侧面固定连接有内置金属滤网的过滤框，所述的污水输送管内部横向设置有传动轴，所述的传动轴横向贯穿过滤框中心位置连接孔内部和过滤框活动连接，所述的传动轴上位于金属滤网左侧面轴向连接有离心刮片，所述的传动轴右侧端轴向固定连接有传动叶轮，所述的传动叶轮通过污水输送管内部水流驱动带动传动轴在污水输送管内部旋转，所述的传动轴通过旋转带动离心刮片在金属滤网左侧面上旋转，所述的离心刮片通过旋转将金属滤网左侧面上的过滤物刮到外部积污盒内部。
进一步地，为了提升旋转稳定性，所述的污水输送管内侧面位于过滤框和传动叶轮之间固定连接有内部支撑架，所述的内部支撑架中心位置具有用于套在传动轴上的内部支撑环。
进一步地，为了方便清理，所述的外部积污盒外侧面上开设有排污窗口，所述的排污窗口内部卡接有用于闭合排污窗口的橡胶密封盖。
进一步地，为了方便提升密封性，所述的外部积污盒外侧面位于排污窗口外侧通过转轴活动连接有侧向限位板，所述的侧向限位板通过旋转卡在橡胶密封盖外侧面上对橡胶密封盖的位置进行固定。
进一步地，为了方便排污，所述的污水输送管和外部积污盒连接位置开设有导污流道。
进一步地，为了提升密封性，所述排污窗口的开口大小从外往内逐渐变小。
本发明的有益效果是，本发明的一种用于污水管道的水力驱动排污装置通过在污水输送管内部横向设置传动轴，在传动轴两端分别固定用于刮污的离心刮片和带动旋转的传动叶轮，通过离心刮片将金属滤网表面的污垢刮入外部积污盒内部，使其可以对管道内部的污水进行初步过滤，并且清理十分方便。
