申请日2018.02.28
公开(公告)日2018.12.04
IPC分类号C02F11/00; C02F11/10
摘要
本实用新型提供一种脱氮除磷污泥驯化预处理装置。所述脱氮除磷污泥驯化预处理装置包括底座;加热机构，所述加热机构设于所述底座的顶部;微波处理机构，所述微波处理机构连接于所述加热机构的侧部;超声处理机构，所述超声处理机构设于所述加热机构的侧部;连接机构，所述连接机构包括第二扭簧和隔板;气动滑轨;气动滑块，所述气动滑块滑动连接所述气动滑轨;连接件;电机，所述电机设有所述连接件的内部;集装盒，所述集装盒的一端转动连接所述连接件;支撑机构，所述支撑机构包括滑槽、托板、第一电动推杆和凹槽;工控机。本实用新型提供的脱氮除磷污泥驯化预处理装置实现全面、高效的对污泥进行破解和消化，同时无需人为转移，操作便利。
权利要求书
1.一种脱氮除磷污泥驯化预处理装置，其特征在于，包括：
底座;
加热机构，所述加热机构设于所述底座的顶部;
微波处理机构，所述微波处理机构连接于所述加热机构的侧部;
超声处理机构，所述超声处理机构设于所述加热机构的侧部;
连接机构，所述连接机构包括第二扭簧和隔板，且所述隔板通过所述第二扭簧连接于所述加热机构、所述微波处理机构以及所述超声处理机构的侧部;
气动滑轨，所述气动滑轨固定于所述加热机构、所述微波处理机构以及所述超声处理机构内部;
气动滑块，所述气动滑块滑动连接所述气动滑轨;
连接件，所述连接件固定于所述气动滑块的侧部;
电机，所述电机设有所述连接件的内部;
集装盒，所述集装盒的一端转动连接所述连接件，且所述集装盒的另一端连接所述电机;
支撑机构，所述支撑机构包括滑槽、托板、第一电动推杆和凹槽，所述凹槽设于所述底座的内部，且所述凹槽的顶部固定所述第一电动推杆;所述第一电动推杆的顶部固定所述托板，且所述托板滑动连接所述滑槽;所述滑槽设于所述底座的侧部;
工控机，所述工控机电性连接所述气动滑块、所述电机、所述加热机构、所述微波处理机构以及所述超声处理机构。
2.根据权利要求1所述的脱氮除磷污泥驯化预处理装置，其特征在于，所述加热机构包括恒温箱体、加热棒和水浴水箱，所述恒温箱体固定于所述底座的顶部，且所述恒温箱体的内部设有所述水浴水箱;所述水浴水箱的内部设有所述加热棒。
3.根据权利要求2所述的脱氮除磷污泥驯化预处理装置，其特征在于，所述水浴水箱采用“L”字形结构，且所述水浴水箱的内部等距设有设有若跟个所述加热棒。
4.根据权利要求2所述的脱氮除磷污泥驯化预处理装置，其特征在于，所述微波处理机构包括磁控管、波导管和微波箱体，所述微波箱体固定于所述底座的侧部，且所述微波箱体的内部设有所述磁控管和所述波导管。
5.根据权利要求4所述的脱氮除磷污泥驯化预处理装置，其特征在于，所述超声处理机构包括超声波发生器、超声箱体、第二电动推杆和超声探头，所述超声箱体固定于所述底座的顶部，且所述超声箱体的外侧设有所述超声波发生器;所述超声波发生器连通所述超声探头，且所述超声探头通过所述第二电动推杆固定于所述超声箱体的内部。
6.根据权利要求1所述的脱氮除磷污泥驯化预处理装置，其特征在于，所述气动滑轨的一端固定贯穿清洗机构，所述清洗机构包括活动板、第一扭簧、喷头、清洗箱体和水泵，所述清洗箱体固定于所述底座的顶部，且所述清洗箱体的侧部通过所述第一扭簧连接所述活动板;所述清洗箱体的底部设有所述水泵，且所述水泵的连接所述喷头;所述喷头设于所述清洗箱体的顶部与侧部。
7.根据权利要求6所述的脱氮除磷污泥驯化预处理装置，其特征在于，所述清洗机构还包括布袋滤层、活性炭吸附板和紫外灯管，所述布袋滤层、所述活性炭吸附板和所述紫外灯管均固定于所述清洗箱体的中心处。
8.根据权利要求5所述的脱氮除磷污泥驯化预处理装置，其特征在于，所述隔板的截面积与所述恒温箱体、所述微波箱体及所述超声箱体的截面积相同，且所述隔板与所述恒温箱体、所述微波箱体及所述超声箱体之间的旋转角度为0°-360°。
9.根据权利要求1所述的脱氮除磷污泥驯化预处理装置，其特征在于，所述集装盒的一侧中心处为三角形的开口状，且所述集装盒与所述连接件之间的旋转角度为0°-180°。
说明书

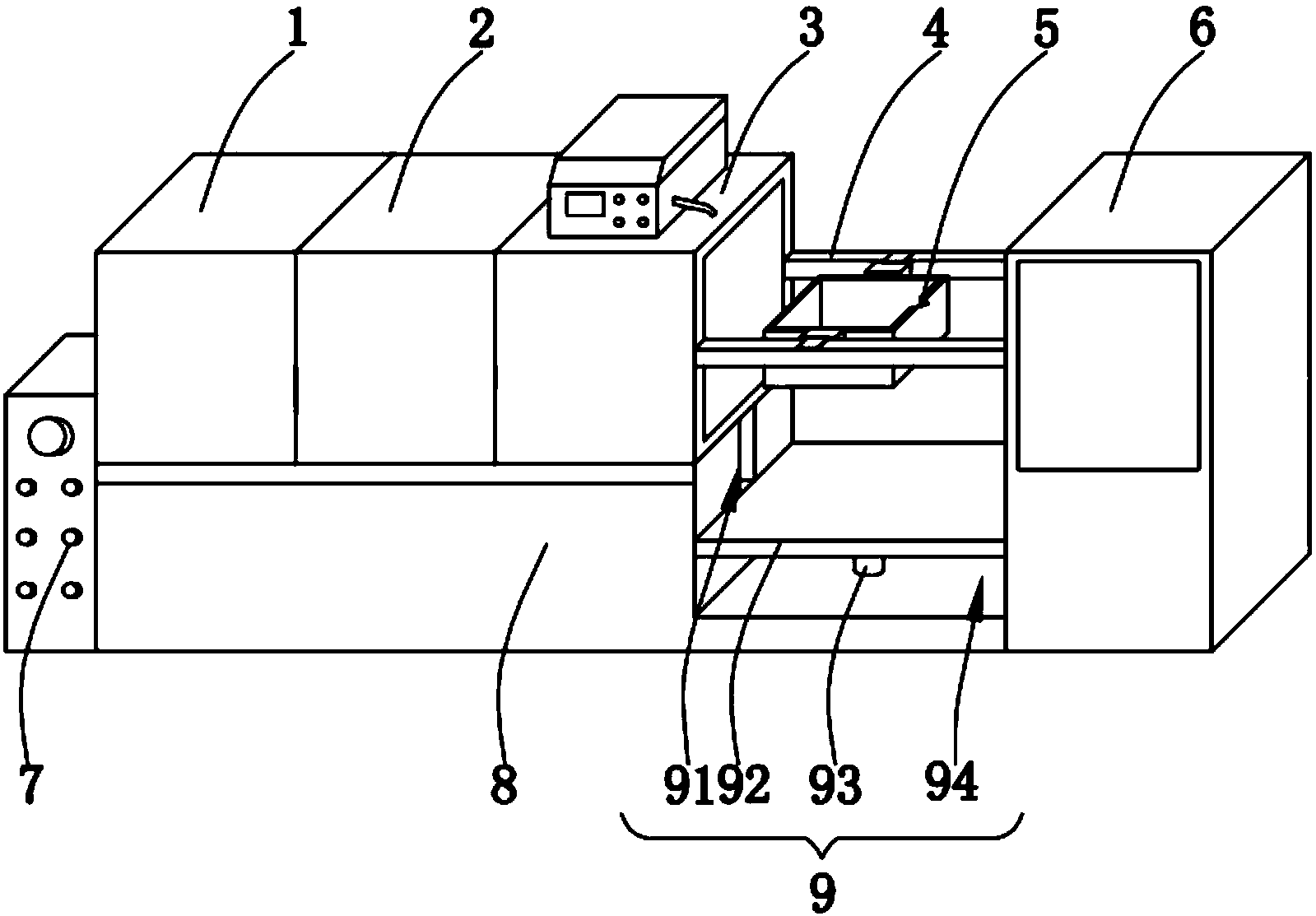

一种脱氮除磷污泥驯化预处理装置
技术领域
本实用新型涉及污泥预处理技术领域，尤其涉及一种脱氮除磷污泥驯化预处理装置。
背景技术
污泥是由水和污水处理过程所产生的固体沉淀物质，主要由有机残片、细菌菌体、无机颗粒、胶体等组成的极其复杂的非均质体，污泥的主要特性是含水率高，有机物含量高，容易腐化发臭，并且颗粒较细，比重较小，呈胶状液态;它是介于液体和固体之间的浓稠物，可以用泵运输，但它很难通过沉降进行固液分离，由于污泥中的有机物大部分是微生物细胞质、细胞壁所包裹，限制污泥的消化，因此需要对污泥进行预处理，以便于污泥的破解和消化，为污泥处理及研究提供便利和效率。
现有的污泥预处理采用单一的预处理装置，这种预处理的方式对污泥的破解和消化的效率有限，同时需要将污泥转移到特定的集装装置内部进行处理，若需要转移到其他的设备中进行二次预处理时需要人为的转移或者集装装置的更换，不但耗费人力，同时易造成污泥的损耗。
因此，有必要提供一种新的脱氮除磷污泥驯化预处理装置解决上述技术问题。
实用新型内容
本实用新型解决的技术问题是提供一种能有效的实现全面、高效的对污泥进行破解和消化，同时无需人为转移，操作简单便利的脱氮除磷污泥驯化预处理装置。
为解决上述技术问题，本实用新型提供的脱氮除磷污泥驯化预处理装置，包括：底座;加热机构，所述加热机构设于所述底座的顶部;微波处理机构，所述微波处理机构连接于所述加热机构的侧部;超声处理机构，所述超声处理机构设于所述加热机构的侧部;连接机构，所述连接机构包括第二扭簧和隔板，且所述隔板通过所述第二扭簧连接于所述加热机构、所述微波处理机构以及所述超声处理机构的侧部;气动滑轨，所述气动滑轨固定于所述加热机构、所述微波处理机构以及所述超声处理机构内部;气动滑块，所述气动滑块滑动连接所述气动滑轨;连接件，所述连接件固定于所述气动滑块的侧部;电机，所述电机设有所述连接件的内部;集装盒，所述集装盒的一端转动连接所述连接件，且所述集装盒的另一端连接所述电机;支撑机构，所述支撑机构包括滑槽、托板、第一电动推杆和凹槽，所述凹槽设于所述底座的内部，且所述凹槽的顶部固定所述第一电动推杆;所述第一电动推杆的顶部固定所述托板，且所述托板滑动连接所述滑槽;所述滑槽设于所述底座的侧部;工控机，所述工控机电性连接所述气动滑块、所述电机、所述加热机构、所述微波处理机构以及所述超声处理机构。
优选的，所述加热机构包括恒温箱体、加热棒和水浴水箱，所述恒温箱体固定于所述底座的顶部，且所述恒温箱体的内部设有所述水浴水箱;所述水浴水箱的内部设有所述加热棒。
优选的，所述水浴水箱采用“L”字形结构，且所述水浴水箱的内部等距设有设有若跟个所述加热棒。
优选的，所述微波处理机构包括磁控管、波导管和微波箱体，所述微波箱体固定于所述底座的侧部，且所述微波箱体的内部设有所述磁控管和所述波导管。
优选的，所述超声处理机构包括超声波发生器、超声箱体、第二电动推杆和超声探头，所述超声箱体固定于所述底座的顶部，且所述超声箱体的外侧设有所述超声波发生器;所述超声波发生器连通所述超声探头，且所述超声探头通过所述第二电动推杆固定于所述超声箱体的内部。
优选的，所述气动滑轨的一端固定贯穿清洗机构，所述清洗机构包括活动板、第一扭簧、喷头、清洗箱体和水泵，所述清洗箱体固定于所述底座的顶部，且所述清洗箱体的侧部通过所述第一扭簧连接所述活动板;所述清洗箱体的底部设有所述水泵，且所述水泵的连接所述喷头;所述喷头设于所述清洗箱体的顶部与侧部。
优选的，所述清洗机构还包括布袋滤层、活性炭吸附板和紫外灯管，所述布袋滤层、所述活性炭吸附板和所述紫外灯管均固定于所述清洗箱体的中心处。
优选的，所述隔板的截面积与所述恒温箱体、所述微波箱体及所述超声箱体的截面积相同，且所述隔板与所述恒温箱体、所述微波箱体及所述超声箱体之间的旋转角度为0°-360°。
优选的，所述集装盒的一侧中心处为三角形的开口状，且所述集装盒与所述连接件之间的旋转角度为0°-180°。
与相关技术相比较，本实用新型提供的脱氮除磷污泥驯化预处理装置具有如下有益效果：
本实用新型提供一种脱氮除磷污泥驯化预处理装置，利用所述气动滑块的侧部固定所述集装盒，对需要预处理的污泥进行集装后采用气动驱动的方式使之依次的通过所述超声箱体、所述微波箱体以及所述恒温箱体，利用超声、微波以及加热水解的方式对污泥进行处理，使污泥能够通过快速的破解、消化实现脱氮除磷的驯化，完成预处理过程，效率高，破解完全、全面;同时在破解完成后利用所述电机驱动所述集装盒旋转，利用电动推杆使所述托板处于合适的位置实现对预处理完成后的污泥进行承接，实现快速的收集预处理完成的污泥，操作方便，便捷，减少中转的损坏，适用性能强。
