申请日2018.04.27
公开(公告)日2018.09.07
IPC分类号C02F1/00
摘要
本发明公开了一种便于集中除污的生活污水处理机，包括机体，所述机体的一侧设有污水进口，所述机体的另一侧设有污水出口，污水出口内设有过滤网，所述机体的内部竖直设有多根活性炭滤芯，所述机体的四侧内壁中央均竖直贴合设有滑槽，所述滑槽内均上下滑动连接有滑块，四个所述滑块之间连接设有集渣网，所述集渣网上开设有供所述活性炭滤芯穿入的开孔，所述机体的上端两侧对称设有支架，两侧的所述支架之间连接设有升降架，所述升降架的下端四侧均竖直连接有连接杆，四根所述连接杆分别与四个所述滑块固定连接。通过上述方式，本发明能够集中的将污水处理机内的杂物打捞出来，避免发生堵塞情况。
权利要求书

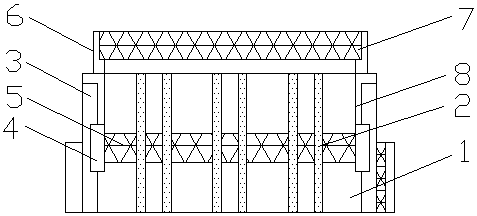

1.一种便于集中除污的生活污水处理机，包括机体，其特征在于，所述机体为一封闭式的箱体，所述机体的上端铰接设有端盖，所述机体的一侧设有污水进口，所述机体的另一侧设有污水出口，污水出口内设有过滤网，所述机体的内部竖直设有多根活性炭滤芯，多根所述活性炭滤芯并排且等距排列设置，所述机体的四侧内壁中央均竖直贴合设有滑槽，所述滑槽内均上下滑动连接有滑块，四个所述滑块之间连接设有集渣网，所述集渣网上开设有供所述活性炭滤芯穿入的开孔，所述机体的上端两侧对称设有支架，两侧的所述支架之间连接设有升降架，所述升降架的下端四侧均竖直连接有连接杆，四根所述连接杆分别与四个所述滑块固定连接。
2.根据权利要求1所述的便于集中除污的生活污水处理机，其特征在于，所述集渣网呈细格栅状，所述集渣网在所述滑槽内滑动导出所述机体外或导入所述机体内。
3.根据权利要求1所述的便于集中除污的生活污水处理机，其特征在于，所述活性炭滤芯至少为三根，所述活性炭滤芯拆卸式连接在所述机体的内部。
4.根据权利要求1所述的便于集中除污的生活污水处理机，其特征在于，所述滑槽与所述机体的内壁拆卸式连接，所述滑槽的上端凸出所述机体上方设置。
说明书
便于集中除污的生活污水处理机
技术领域
本发明涉及污水处理机领域，特别是涉及一种便于集中除污的生活污水处理机。
背景技术
污水处理，为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。传统的污水处理机容易发生排水孔的堵塞情况，并且机体内残留的废渣需要人工打捞，不便于进行清理。
发明内容
本发明主要解决的技术问题是提供一种便于集中除污的生活污水处理机，能够集中的将污水处理机内的杂物打捞出来，避免发生堵塞情况。
为解决上述技术问题，本发明采用的一个技术方案是：提供一种便于集中除污的生活污水处理机，包括机体，所述机体为一封闭式的箱体，所述机体的上端铰接设有端盖，所述机体的一侧设有污水进口，所述机体的另一侧设有污水出口，污水出口内设有过滤网，所述机体的内部竖直设有多根活性炭滤芯，多根所述活性炭滤芯并排且等距排列设置，所述机体的四侧内壁中央均竖直贴合设有滑槽，所述滑槽内均上下滑动连接有滑块，四个所述滑块之间连接设有集渣网，所述集渣网上开设有供所述活性炭滤芯穿入的开孔，所述机体的上端两侧对称设有支架，两侧的所述支架之间连接设有升降架，所述升降架的下端四侧均竖直连接有连接杆，四根所述连接杆分别与四个所述滑块固定连接。
在本发明一个较佳实施例中，所述集渣网呈细格栅状，所述集渣网在所述滑槽内滑动导出所述机体外或导入所述机体内。
在本发明一个较佳实施例中，所述活性炭滤芯至少为三根，所述活性炭滤芯拆卸式连接在所述机体的内部。
在本发明一个较佳实施例中，所述滑槽与所述机体的内壁拆卸式连接，所述滑槽的上端凸出所述机体上方设置。
本发明的有益效果是：本发明在污水处理机的底部设置集渣网，能够在污水过滤处理后集中的将污水处理机内残留的毛发等杂物打捞出来，避免发生堵塞情况。
