申请日2018.03.23
公开(公告)日2018.07.20
IPC分类号B01F7/32; B01F7/18; B01F7/00; B01D29/11; B01D29/15
摘要
本发明公开了一种环境友好型污水处理装置，涉及环境友好型污水处理装置技术领域，包括环形处理池和设置在环形处理池上的封盖，所述的环形处理池内部设置有与环形处理池同心的环形过滤壁，环形过滤壁把环形处理池分成内池和外环池，封盖上设置有与环形处理池同心的环形槽，外环池内设置有多组沿环形槽转动的搅拌组件，封盖上设置有驱动搅拌组件转动的驱动机构，所述的环形处理池的外壁上设置有与外环池连通的污水进水管，内池底部设置有内池内部连通的锥形聚拢池，锥形聚拢池底部设置有出水管，本发明具有结构简单，充分利用空间，搅拌效率高、处理效果好的优点。
权利要求书

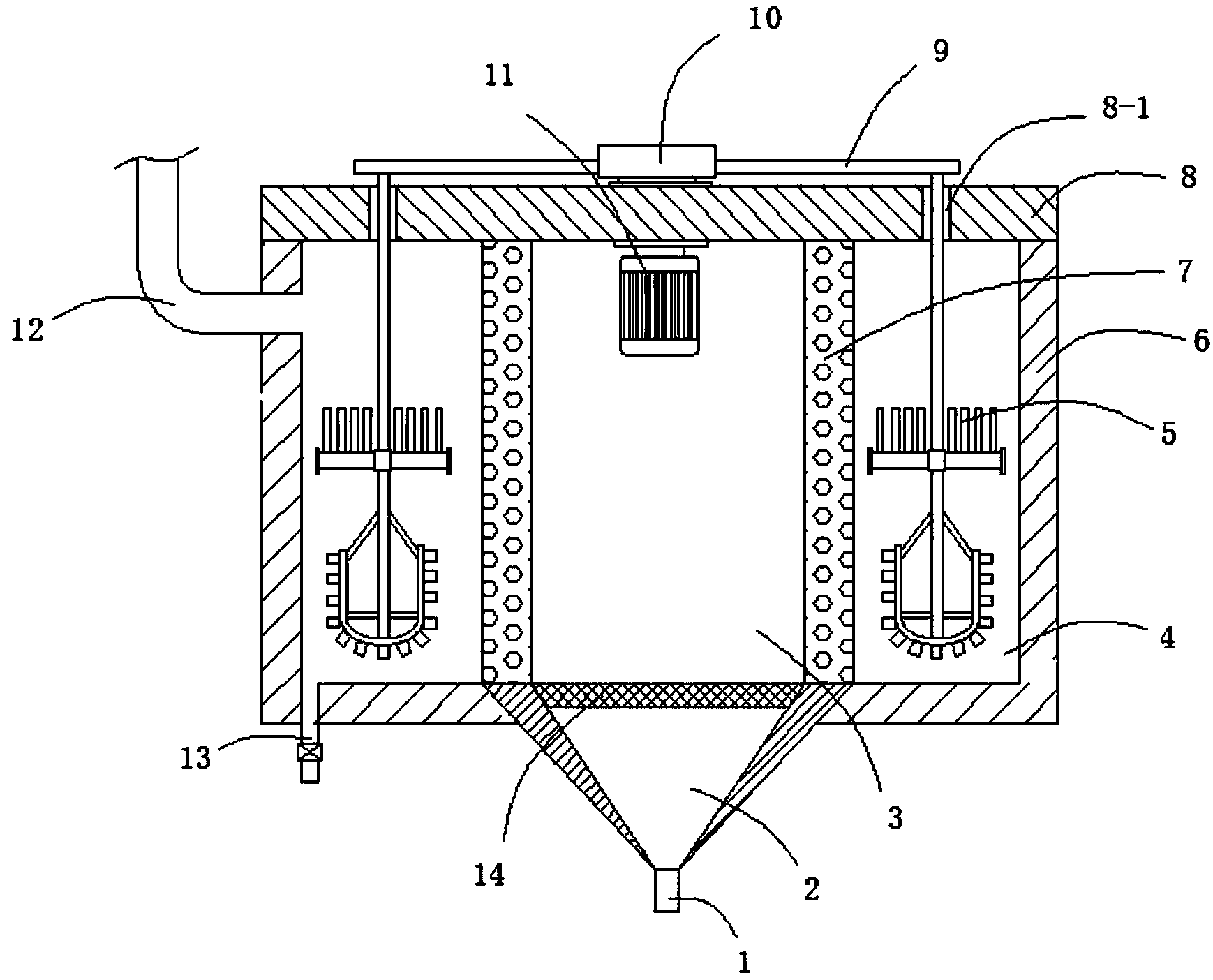

1.一种环境友好型污水处理装置，包括环形处理池(6)和设置在环形处理池(6)上的封盖(8)，其特征在于，所述的环形处理池(6)内部设置有与环形处理池(6)同心的环形过滤壁(7)，环形过滤壁(7)把环形处理池(6)分成内池(3)和外环池(4)，封盖(8)上设置有与环形处理池(6)同心的环形槽(8-1)，外环池(4)内设置有多组沿环形槽(8-1)转动的搅拌组件(5)，封盖(8)上设置有驱动搅拌组件(5)转动的驱动机构，所述的环形处理池(6)的外壁上设置有与外环池(4)连通的污水进水管(12)，内池(3)底部设置有内池(3)内部连通的锥形聚拢池(2)，锥形聚拢池(2)底部设置有出水管(1)。
2.根据权利要求1所述的环境友好型污水处理装置，其特征在于，内池(3)与锥形聚拢池(2)连接处设置有过滤网层(14)，过滤网层(14)的过滤孔小于环形过滤壁(7)的过滤孔。
3.根据权利要求1所述的环境友好型污水处理装置，其特征在于，所述的外环池(4)底部设置有淤泥出管(13)。
4.根据权利要求1所述的环境友好型污水处理装置，其特征在于，搅拌组件(5)包括旋转轴(5-1)，旋转轴(5-1)从上到下依次设置有刚性搅拌组件(5-2)和U型复合搅拌组件(5-3)。
5.根据权利要求4所述的环境友好型污水处理装置，其特征在于，U型复合搅拌组件(5-3)包括开口向上的U型搅拌杆(5-3.1)，旋转轴(5-1)末端与U型搅拌杆(5-3.1)内底部固定连接，旋转轴(5-1)与U型搅拌杆(5-3.1)之间设置有加强杆(5-3.2)，U型搅拌杆(5-3.1)远离旋转轴(5-1)的一侧设置有增强搅拌片(5-3.3)。
6.根据权利要求1所述的环境友好型污水 处理装置，其特征在于，驱动机构包括位于封盖(8)中心位置的由电机(11)驱动的转动盘(10)，转动盘(10)边缘固定连接有多根末端与对应的搅拌组件(5)连接的横杆(9)。
说明书
一种环境友好型污水处理装置
技术领域
本发明涉及污水处理技术领域，更具体的是涉及一种环境友好型污水处理装置。
背景技术
生活污水是指人们在日常生活活动中所排出的废水，这种废水主要被生活废料和人的排泄物所污染，污染物的数量、成分和浓度与人们的生活习惯、用水量有关。生活污水一般并不含有有毒物质，但是，它具有适于微生物繁殖的条件，含有大量细菌和病原体，从卫生角度来看，具有一定的危害性。
由于城市人口的不断增多，城市生活废水处理问题日益凸显。又因为技术落后、资金短缺、治理难度较大，一直影响着城市环境及其建设。如果不尽快解决这些问题，那么随着城市化的推进，用水量的不断增加，污染将会更加的严重，影响也会更加的恶劣。
现在，污水处理系统中需要用到仓储设备、搅拌设备和污水处理池，但是现有的污水仓储设备、污水搅拌设备和污水处理池大多独立存在，这种情况就会导致污水处理系统占地面积大，且现有搅拌设备位置大多固定不能移动，搅拌时存在搅拌死角还存在搅拌不均匀，导致污水处理速度慢的缺点，同时存在过滤装置不可调节的问题。
发明内容
本发明的目的在于：为了解决上述技术问题，本发明提供一种环境友好型污水处理装置。
本发明为了实现上述目的具体采用以下技术方案：
一种环境友好型污水处理装置，包括环形处理池和设置在环形处理池上的封盖，所述的环形处理池内部设置有与环形处理池同心的环形过滤壁，环形过滤壁把环形处理池分成内池和外环池，封盖上设置有与环形处理池同心的环形槽，外环池内设置有多组沿环形槽转动的搅拌组件，封盖上设置有驱动搅拌组件转动的驱动机构，所述的环形处理池的外壁上设置有与外环池连通的污水进水管，内池底部设置有内池内部连通的锥形聚拢池，锥形聚拢池底部设置有出水管。
进一步地，内池与锥形聚拢池连接处设置有过滤网层，过滤网层的过滤孔小于环形过滤壁的过滤孔。
进一步地，所述的外环池底部设置有淤泥出管。
进一步地，搅拌组件包括旋转轴，旋转轴从上到下依次设置有刚性搅拌组件和U型复合搅拌组件。
进一步地，刚性搅拌组件包括对称设置在旋转轴两侧的直杆，直杆末端连接有挡块，直杆上套设有滑动块，旋转轴与滑动块之间的直杆上设置有复位弹簧，复位弹簧一端固定在旋转轴上，复位弹簧另一端固定在滑动块上，滑动块上设置有搅拌棍。
进一步地，U型复合搅拌组件包括开口向上的U型搅拌杆，旋转轴末端与U型搅拌杆内底部固定连接，旋转轴与U型搅拌杆之间设置有加强杆，U型搅拌杆远离旋转轴的一侧设置有增强搅拌片。
进一步地，驱动机构包括位于封盖中心位置的由电机驱动的转动盘，转动盘边缘固定连接有多根末端与对应的搅拌组件连接的横杆。
本发明的有益效果如下：
1、本发明结构简单，工作时，待处理的淤泥污水通过污水进水管进入到污水处理池内，外环池可以用着污水仓储和处理;外环池内设置有多组沿环形槽转动的搅拌组件，使外环池内充分搅拌，增加处理效果，处理后的污水通过环形过滤壁进入到内池处理，内池处理处理后经过锥形聚拢池离开污水处理设备，这种结构的设计增加了搅拌效率，使污水处理更加均匀，具有很强的实用性。
2、内池与锥形聚拢池连接处设置有过滤网层，过滤网层的过滤孔小于环形过滤壁的过滤孔，这种结构形成两种不空孔径的过滤网，增强了过滤效果。
