申请日2018.03.23
公开(公告)日2018.08.28
IPC分类号G05B19/04
摘要
本申请公开了一种污水处理监控系统以及处理单元，处理单元包括一个污水入口、一个污水出口、至少两个等级处理通道，至少两个等级处理通道设置在污水入口和污水出口之间;污水入口处设有预判模块，预判单元用于对污水进行污染等级划分，并根据污染等级连通污水入口和其中一个等级处理通道。本申请的本申请的污水处理监控方法及系统能够对污水进行分级处理，保证了最后排放的污水水质;能够对处理过程进行三维仿真，方便工作人员更加直观清楚的了解处理过程;能够同时处理多批污水，提高了工作效率。
权利要求书
1.一种处理单元，其特征在于，所述处理单元包括一个污水入口、一个污水出口、至少两个等级处理通道，所述至少两个等级处理通道设置在所述污水入口和所述污水出口之间;
所述污水入口处设有预判模块，所述预判单元用于对污水进行污染等级划分，并根据污染等级连通所述污水入口和其中一个所述等级处理通道。
2.如权利要求1所述的处理单元，其特征在于，每个所述等级处理通道的出口设有回流通道，所述回流通道设有至少两个与不同的所述等级处理通道连通的分支;
所述等级处理通道的出口设有检测模块和回流模块，所述回流模块与所述检测模块连接，若检测的污水不合格，则所述回流模块根据所述检测模块的检测结果连通所述回流通道和需要进入的等级处理通道。
3.如权利要求1所述的处理单元，其特征在于，所述处理单元包括水流传感模块和分流模块，所述分流模块分别与所述水流传感模块和所述预判模块连接;
所述水流传感模块用于检测其所在的等级处理通道是否被占用，并向所述分流模块发送占满信息;
若所述分流模块接收到所述占满信息，则所述分流模块将污水分流至其他处理单元。
4.如权利要求1所述的处理单元，其特征在于，不同的所述等级处理通道采用不同的处理方法处理污水。

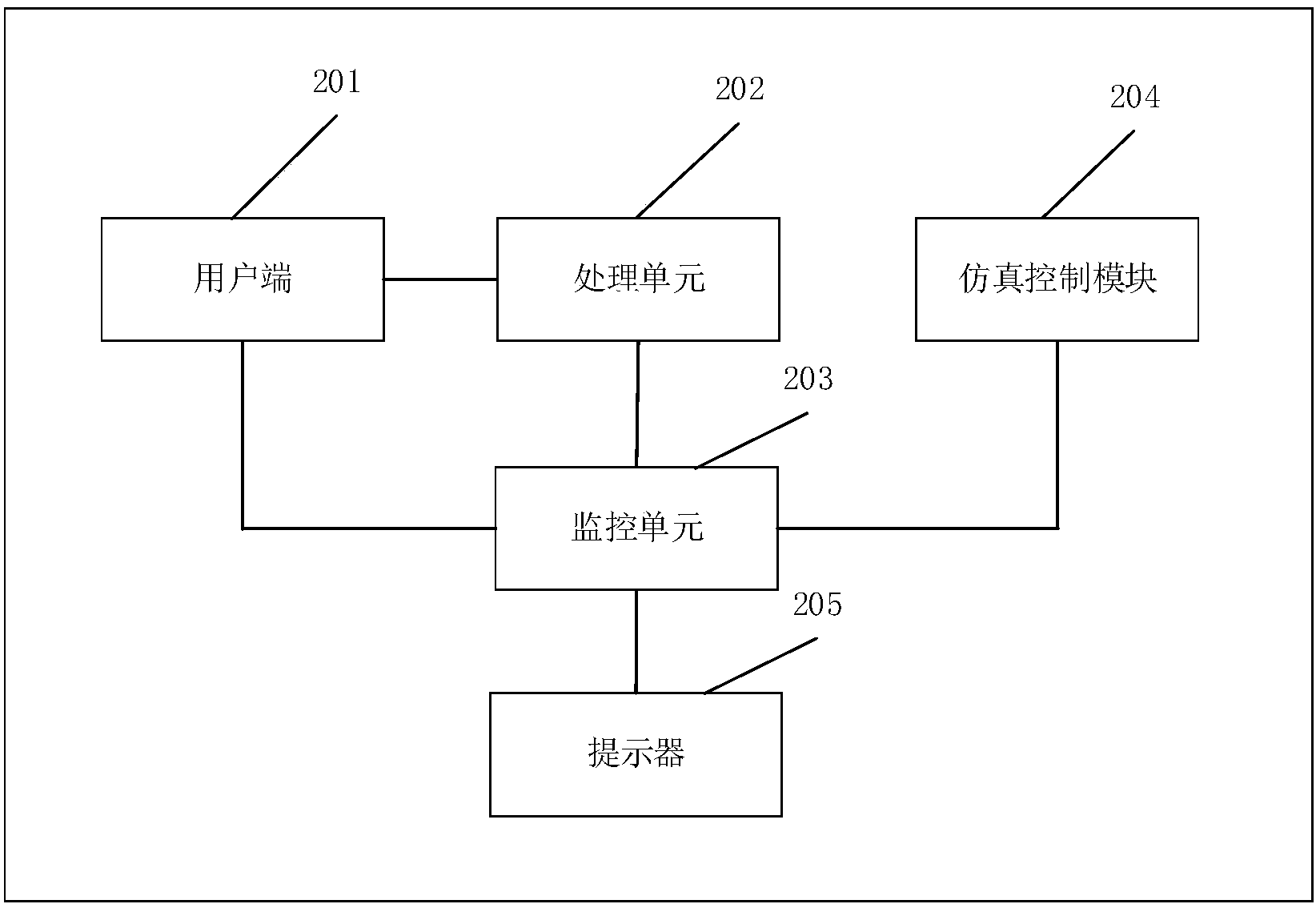

5.一种污水处理监控系统，其特征在于，包括用户端、多个处理单元、监控单元;
所述用户端用于向所述处理单元发送指令以及接收所述监控单元发送的处理结果，并根据所述处理结果形成处理结果分析报表;
所述处理单元为根据权利要求1-4所述的处理单元，所述处理单元分别与所述用户端、所述监控单元连接，所述处理单元向所述监控单元发送处理结果;
所述监控单元分别与所述处理单元和所述用户端连接，用于接收所述处理单元发送的所述处理结果，并将所述处理结果发送给所述用户端。
6.如权利要求5所述的污水处理监控系统，其特征在于，包括仿真控制模块，所述仿真控制模块与所述监控单元连接，用于对所述处理单元进行三维图像仿真。
7.如权利要求6所述的污水处理监控系统，其特征在于，所述仿真控制模块包括子模块，具体包括模型制作模块、关键位置标记模块、位置点集导出模块、坐标转化模块、坐标导入模块以及线段链接模块;
所述模型制作模块用于接收处理图像以及所述处理单元的图片并制作三维处理单元模型;
所述关键位置标记模块与所述模型制作模块连接，用于在所述三维处理单元模型中标记出关键处理位置;
所述位置点集导出模块与所述关键位置标记模块连接，用于导出位置点集文件;
所述坐标转化模块与所述位置点集导出模块连接，用于在所述位置点集文件中进行两次坐标转化;
所述坐标导入模块与所述坐标转化模块连接，用于将转化后的最终坐标导入三维处理单元模型;
所述线段链接模块与所述坐标导入模块连接，用于在所述三维处理单元模型中进行线段链接，形成三维仿真图像。
8.如权利要求7所述的污水处理监控系统，其特征在于，所述关键处理位置包括所述预判模块、检测模块以及回流模块的位置;
所述位置点集文件中包含了所述预判模块、检测模块以及回流模块位置的相对坐标。
9.如权利要求5所述的污水处理监控系统，其特征在于，包括提示器，所述提示器分别与所述处理单元连接，用于对工作中的所述处理单元进行编号显示。
10.如权利要求5所述的污水处理监控系统，其特征在于，所述监控单元包括处理监控模块、信息采集模块、信息转发模块以及分流指示模块;
所述处理监控模块与所述处理单元连接，用于监控所述处理单元内部处理污水的实时过程;
所述信息采集模块与所述处理单元连接，用于采集所述处理单元工作中的高清图片;
所述信息转发模块分别与所述处理监控模块和所述信息采集模块连接，用于接收所述处理单元发送的处理结果，并将所述处理结果发送给用户端，以及将采集到的信息发送给仿真控制模块;
所述分流指示模块与所述信息转发模块连接，用于根据各个所述处理单元的工作状态，向正在工作并接收到污水的处理单元的所述分流模块发送分流指示指令，指示分流模块将污水分流至其他处理单元。
说明书
一种污水处理监控系统以及处理单元
技术领域
本发明涉及一种污水监控系统，尤其涉及一种污水处理监控方法及系统
背景技术
随着社会的发展和工业的兴起，污水排放以及处理引起了社会各界的重视，传统的污水处理系统中，大多数只通过单一通道对污水进行处理，但是污水种类不同，元素含量也不相同，所对应的处理方法应也不同，如果利用统一的处理方法对污水进行处理，那么必然会影响最后排放的水质。传统的污水处理系统在监控方面，通常都是采用员工实时在工作环境中监控，若员工临时离开工作岗位或进行换班是，系统出现异常状态不能及时发现并处理，容易造成严重的后果。并且，传统的监控图像通常是二维图像，并不能直观立体的进行监控，不能使工作人员有效地了解污水的处理情况。
发明内容
本申请的目的在于提供一种污水处理监控方法及系统，能够对污水分级处理，对处理后的污水进行水质检测，若检测不合格则通过回流通道流入原本所属等级通道或者其他等级通道进行处理，以及能够多台处理单元同时处理污水。
一种处理单元，包括一个污水入口、一个污水出口、至少两个等级处理通道，至少两个等级处理通道设置在污水入口和污水出口之间;污水入口处设有预判模块，预判单元用于对污水进行污染等级划分，并根据污染等级连通污水入口和其中一个等级处理通道。
如上的，其中，每个等级处理通道的出口设有回流通道，回流通道设有至少两个与不同的等级处理通道连通的分支;等级处理通道的出口设有检测模块和回流模块，回流模块与检测模块连接，若检测的污水不合格，则回流模块根据检测模块的检测结果连通回流通道和需要进入的等级处理通道。
如上的，其中，处理单元包括水流传感模块和分流模块，分流模块分别与水流传感模块和预判模块连接;水流传感模块用于检测其所在的等级处理通道是否被占用，并向分流模块发送占满信息;若分流模块接收到占满信息，则分流模块将污水分流至其他处理单元。
如上的，其中，不同的等级处理通道采用不同的处理方法处理污水。
一种污水处理监控系统，包括用户端、多个处理单元、监控单元;用户端用于向处理单元发送指令以及接收监控单元发送的处理结果，并根据处理结果形成处理结果分析报表;处理单元为根据权利要求1-4的处理单元，处理单元分别与用户端、监控单元连接，处理单元向监控单元发送处理结果;监控单元分别与处理单元和用户端连接，用于接收处理单元发送的处理结果，并将处理结果发送给用户端。
如上的，其中，包括仿真控制模块，仿真控制模块与监控单元连接，用于对处理单元进行三维图像仿真。
如上的，其中，仿真控制模块包括子模块，具体包括模型制作模块、关键位置标记模块、位置点集导出模块、坐标转化模块、坐标导入模块以及线段链接模块;模型制作模块用于接收处理图像以及处理单元的图片并制作三维处理单元模型;关键位置标记模块与模型制作模块连接，用于在三维处理单元模型中标记出关键处理位置;位置点集导出模块与关键位置标记模块连接，用于导出位置点集文件;坐标转化模块与位置点集导出模块连接，用于在位置点集文件中进行两次坐标转化;坐标导入模块与坐标转化模块连接，用于将转化后的最终坐标导入三维处理单元模型;线段链接模块与坐标导入模块连接，用于在三维处理单元模型中进行线段链接，形成三维仿真图像。
如上的，其中，关键处理位置包括预判模块、检测模块以及回流模块的位置;位置点集文件中包含了预判模块、检测模块以及回流模块位置的相对坐标。
如上的，其中，包括提示器，提示器分别与处理单元连接，用于对工作中的处理单元进行编号显示。
如上的，其中，监控单元包括处理监控模块、信息采集模块、信息转发模块以及分流指示模块;处理监控模块与处理单元连接，用于监控处理单元内部处理污水的实时过程;信息采集模块与处理单元连接，用于采集处理单元工作中的高清图片;信息转发模块分别与处理监控模块和信息采集模块连接，用于接收处理单元发送的处理结果，并将处理结果发送给用户端，以及将采集到的信息发送给仿真控制模块;分流指示模块与信息转发模块连接，用于根据各个处理单元的工作状态，向正在工作并接收到污水的处理单元的分流模块发送分流指示指令，指示分流模块将污水分流至其他处理单元。
本申请具有以下技术效果：
(1)本申请的污水处理监控方法及系统能够对污水进行分级处理，保证了最后排放的污水水质。
(2)本申请的污水处理监控方法及系统能够对处理过程进行三维仿真，方便工作人员更加直观清楚的了解处理过程。
(3)本申请的污水处理监控方法及系统能够同时处理多批污水，提高了工作效率。
(4)本申请的污水处理监控方法及系统中水流传感单元以及分流单元能够将流入的污水自动分配等级处理通道，防止污水流入正在工作中的等级通道，省时省力。
(5)本申请的污水处理监控方法及系统中的回流通道能够使检测不合格的污水进行再次处理，保证了排放后的水质。
