申请日2018.03.02
公开(公告)日2018.11.27
IPC分类号B01D29/03; B01D29/64
摘要
本实用新型公开了一种污水处理用预过滤装置，包括池体、过滤池、清洗池、隔板、滚轴、步进电机、过滤网、安装柱、伺服电机、螺纹杆、滑块、螺纹套筒、毛刷辊和电动机，所述池体的顶部设有过滤池和清洗池，所述过滤池与清洗池之间设有隔板，所述隔板的顶部设有滚轴，所述池体的一侧固定有步进电机，所述步进电机的输出轴穿过池体的一侧内壁与滚轴的一端固定连接，所述滚轴的另一端通过轴承与池体的另一侧壁转动连接，所述滚轴的外侧固定有过滤网，所述池体与步进电机垂直的一侧固定有固定有安装柱，所述安装柱远离池体的一侧固定有伺服电机，所述安装柱内部开设有安装槽，该污水处理用预过滤装置，清洗比较方便，便于维护。
权利要求书

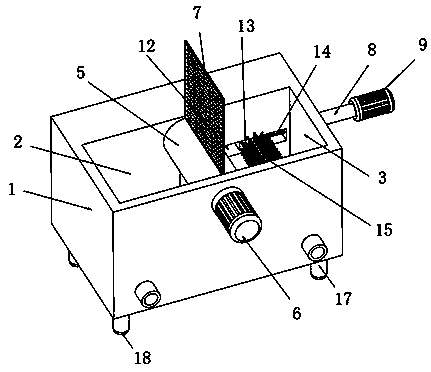

1.一种污水处理用预过滤装置，包括池体(1)、过滤池(2)、清洗池(3)、隔板(4)、滚轴(5)、步进电机(6)、过滤网(7)、安装柱(8)、伺服电机(9)、螺纹杆(11)、滑块(13)、螺纹套筒(14)、毛刷辊(15)和电动机(16)，其特征在于：所述池体(1)的顶部设有过滤池(2)和清洗池(3)，所述过滤池(2)与清洗池(3)之间设有隔板(4)，所述隔板(4)的顶部设有滚轴(5)，所述池体(1)的一侧固定有步进电机(6)，所述步进电机(6)的输出轴穿过池体(1)的一侧内壁与滚轴(5)的一端固定连接，所述滚轴(5)的另一端通过轴承与池体(1)的另一侧壁转动连接，所述滚轴(5)的外侧固定有过滤网(7)，所述池体(1)与步进电机(6)垂直的一侧固定有固定有安装柱(8)，所述安装柱(8)远离池体(1)的一侧固定有伺服电机(9)，所述安装柱(8)内部开设有安装槽(10)，所述安装槽(10)内部转动连接有螺纹杆(11)，所述伺服电机(9)的输出轴端部与螺纹杆(11)的一端固定连接，所述清洗池(3)的一侧壁开设有滑槽(12)，所述滑槽(12)内滑动连接有滑块(13)，所述滑块(13)靠近伺服电机(9)的一侧固定有螺纹套筒(14)，所述螺纹套筒(14)的一端穿过池体(1)套设在螺纹杆(11)外侧，且螺纹杆(11)与螺纹套筒(14)通过螺纹啮合连接，所述滑块(13)靠近清洗池(3)的一侧转动连接有毛刷辊(15)，所述滑块(13)远离清洗池(3)的一侧固定有电动机(16)，所述电动机(16)的输出轴与毛刷辊(15)的一端固定连接。
2.根据权利要求1所述的一种污水处理用预过滤装置，其特征在于：所述池体(1)的底部四角均固定有支撑柱(17)。
3.根据权利要求2所述的一种污水处理用预过滤装置，其特征在于：所述支撑柱(17)的底部固定有橡胶垫(18)。
4.根据权利要求2所述的一种污水处理用预过滤装置，其特征在于：所述池体(1)远离步进电机(6)的一侧设有储物槽(19)。
说明书
一种污水处理用预过滤装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用预过滤装置。
背景技术
造纸工业使用木材、稻草、芦苇、破布等为原料，经高温高压蒸煮而分离出纤维素，制成纸浆。在生产过程中，最后排出原料中的非纤维素部分成为造纸黑液。黑液中含有木质素、纤维素、挥发性有机酸等，有臭味，污染性很强。造纸废水主要来自造纸工业生产中的制浆和抄纸两个生产过程。制浆是把植物原料中的纤维分离出来，制成浆料，再经漂白，这个过程会产生大量的造纸废水;抄纸是把浆料稀释、成型、压榨、烘干，制成纸张，这个过程也容易产生造纸废水。制浆产生的造纸废水，污染最为严重。洗浆时排出废水呈黑褐色，称为黑水，黑水中污染物浓度很高，BOD高达5-40g/L，含有大量纤维、无机盐和色素。现有对废水处理的装置多种多样。
中国专利CN102774902A公开了一种污水处理机，采用本实用新型结构的污水处理机结构小型一体化，设计合理，结构紧凑，在保证污水处理的稳定性同时，还大大提高了污水处理的效果。但是该专利的整体结构安装复杂，如利用该专利对造纸污水进行预处理，会造成微小部件的堵塞，增加该处理机后续的维护成本，为此，我们提出一种污水处理用预过滤装置。
实用新型内容
本实用新型的目的在于提供一种污水处理用预过滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用预过滤装置，包括池体、过滤池、清洗池、隔板、滚轴、步进电机、过滤网、安装柱、伺服电机、螺纹杆、滑块、螺纹套筒、毛刷辊和电动机，所述池体的顶部设有过滤池和清洗池，所述过滤池与清洗池之间设有隔板，所述隔板的顶部设有滚轴，所述池体的一侧固定有步进电机，所述步进电机的输出轴穿过池体的一侧内壁与滚轴的一端固定连接，所述滚轴的另一端通过轴承与池体的另一侧壁转动连接，所述滚轴的外侧固定有过滤网，所述池体与步进电机垂直的一侧固定有固定有安装柱，所述安装柱远离池体的一侧固定有伺服电机，所述安装柱内部开设有安装槽，所述安装槽内部转动连接有螺纹杆，所述伺服电机的输出轴端部与螺纹杆的一端固定连接，所述清洗池的一侧壁开设有滑槽，所述滑槽内滑动连接有滑块，所述滑块靠近伺服电机的一侧固定有螺纹套筒，所述螺纹套筒的一端穿过池体套设在螺纹杆外侧，且螺纹杆与螺纹套筒通过螺纹啮合连接，所述滑块靠近清洗池的一侧转动连接有毛刷辊，所述滑块远离清洗池的一侧固定有电动机，所述电动机的输出轴与毛刷辊的一端固定连接。
优选的，所述池体的底部四角均固定有支撑柱。
优选的，所述支撑柱的底部固定有橡胶垫。
优选的，所述池体远离步进电机的一侧设有储物槽。
与现有技术相比，本实用新型的有益效果是：该污水处理用预过滤装置，当需要过滤污水时，通过步进电机的输出轴转动带动滚轴和过滤网一起转动，使过滤网刚好将清洗池池口封住，将污水倒在过滤网上进行预过滤，过滤后的污水储存在过滤池内，过滤一段时间后过滤网的网口会被污渍堵住，通过步进电机的输出轴转动，使过滤网正对清洗池，过滤网带有污渍的一面向下，通过电动机的输出轴带动毛刷辊转动，通过伺服电机的输出轴带动螺纹杆转动，由于螺纹杆与螺纹套筒啮合连接，所以滑块沿着滑槽滑动，进而对过滤网进行全面清洗，该污水处理用预过滤装置，清洗比较方便，便于维护。
