申请日2018.04.25
公开(公告)日2018.09.28
IPC分类号C02F9/08; C02F11/04; H02S20/32
摘要
本发明公开了一种用于风景园林的地埋式污水多级处理装置，包括污水蓄水池，污水蓄水池底部安装有沉淀降解机构，且污水蓄水池外侧设置有组合净化机构，组合净化机构外部安装有自调节动力机构，沉淀降解机构包括安装在污水蓄水池底部两侧的沉淀筒，污水蓄水池通过连接槽与沉淀筒连接，组合净化机构包括连接在回流斗顶端的回流管，回流管顶端连接有处理筒，处理筒内部设置有两个过滤筛，两个过滤筛之间通过结合座固定连接，结合座内部设置有若干个玻璃管，玻璃管内部安装有紫外线灯，通过沉淀、多级过滤和杀菌消毒方式对污水净化处理，减少环境污染，提高污水利用率，而且通过太阳能提供电力，符合绿色环保理念。
权利要求书

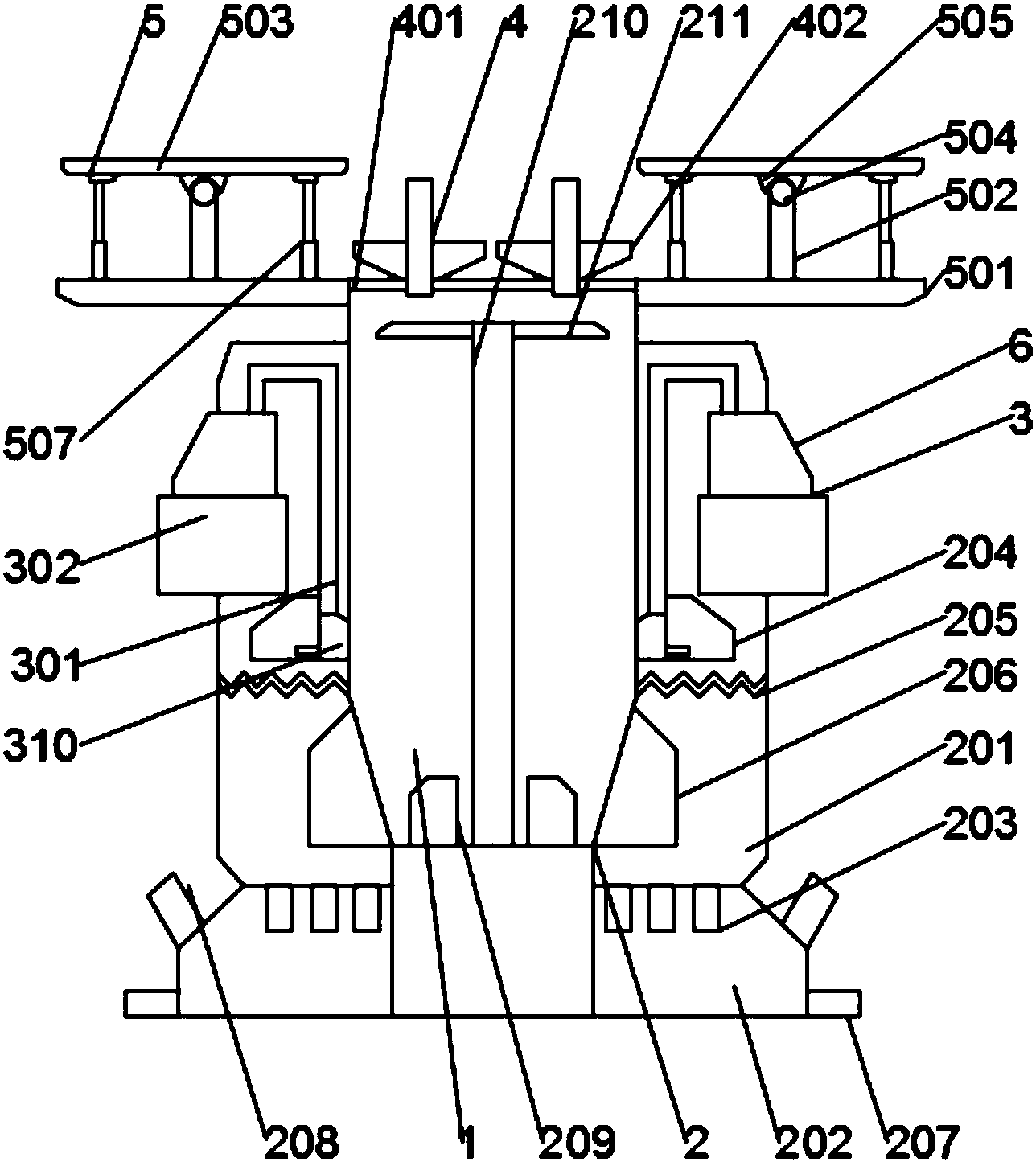

1.一种用于风景园林的地埋式污水多级处理装置，其特征在于：包括污水蓄水池(1)，所述污水蓄水池(1)底部安装有沉淀降解机构(2)，且污水蓄水池(1)外侧设置有组合净化机构(3)，所述组合净化机构(3)外部安装有自调节动力机构(5);
所述沉淀降解机构(2)包括安装在污水蓄水池(1)底部两侧的沉淀筒(201)，所述沉淀筒(201)底端安装有发酵筒(202)，所述发酵筒(202)通过若干个排渣管(203)与沉淀筒(201)连接，所述沉淀筒(201)顶端连接有回流斗(204)，所述沉淀筒(201)内部安装有弯折网(205)，且污水蓄水池(1)通过连接槽(206)与沉淀筒(201)连接，所述连接槽(206)末端位于弯折网(205)下方，所述组合净化机构(3)包括连接在回流斗(204)顶端的回流管(301)，所述回流管(301)顶端连接有处理筒(302)，所述处理筒(302)内部设置有两个过滤筛(303)，且两个过滤筛(303)之间通过结合座(304)固定连接，所述结合座(304)内部设置有若干个玻璃管(305)，所述玻璃管(305)内部安装有紫外线灯(306)。
2.根据权利要求1所述的一种用于风景园林的地埋式污水多级处理装置，其特征在于：所述玻璃管(305)表面安装有若干个透光凸起(307)，所述透光凸起(307)内部设置有反射槽(308)，且所有的玻璃管(305)的同一端均通过反光座(309)固定连接。
3.根据权利要求1所述的一种用于风景园林的地埋式污水多级处理装置，其特征在于：所述处理筒(302)通过过滤座(6)与回流管(301)连接，所述过滤座(6)内部设置有过滤筒(601)，所述过滤筒(601)侧面安装有活性炭过滤网(602)，所述过滤筒(601)侧面底部连接有若干个清渣管(603)，所述清渣管(603)末端连接有集中斗(604)，所述回流管(301)顶端连接有喷射嘴(605)，所述回流管(301)底端连接有位于弯折网(205)上方的抽水泵(310)。
4.根据权利要求1所述的一种用于风景园林的地埋式污水多级处理装置，其特征在于：所述发酵筒(202)侧面连接有排料槽(207)和集气槽(208)，所述污水蓄水池(1)底端安装有曝气机(209)，所述污水蓄水池(1)顶端安装有旋转轴(210)，所述旋转轴(210)侧面均匀连接有若干个刮料板(211)。
5.根据权利要求1所述的一种用于风景园林的地埋式污水多级处理装置，其特征在于：所述自调节动力机构(5)包括安装在污水蓄水池(1)顶端两侧的安装座(501)，所述安装座(501)顶端连接有支撑柱(502)，所述支撑柱(502)顶端通过旋转球(504)铰连接有发电板(503)，所述发电板(503)底部设置有容纳旋转球(504)的容纳槽(505)，所述发电板(503)底部两端均安装有铰接座(506)，所述铰接座(506)底端通过电动推杆(507)与安装座(501)表面连接，且发电板(503)表面安装有光照传感器(511)，所述电动推杆(507)通过驱动电机(512)进行驱动，且光照传感器(511)通过信号传输模块(515)电性连接有单片机处理器(513)，所述单片机处理器(513)输出端通过电机驱动模块(514)与驱动电机(512)电性连接。
6.根据权利要求5所述的一种用于风景园林的地埋式污水多级处理装置，其特征在于：所述发电板(503)表面设置有若干个平行槽(508)，所述平行槽(508)两侧均连接有太阳能光伏板(509)，且位于同一个平行槽(508)的两个太阳能光伏板(509)之间通过中心条(510)固定连接，所述太阳能光伏板(509)采用弯折机构。
7.根据权利要求1所述的一种用于风景园林的地埋式污水多级处理装置，其特征在于：所述污水蓄水池(1)顶端安装有进水导向机构(4)，所述进水导向机构(4)包括安装在污水蓄水池(1)顶端的封口盖(401)，所述封口盖(401)表面连接有若干个进液斗(402)，所述进液斗(402)底端连接有排液管(403)，所述排液管(403)内部设置有搅动杆(404)，所述搅动杆(404)表面设置有若干个金属条(405)。
8.根据权利要求7所述的一种用于风景园林的地埋式污水多级处理装置，其特征在于：所述搅动杆(404)顶端连接有驱动轴(406)，所述进液斗(402)侧面安装有承压座(407)，所述承压座(407)顶端通过金属板(408)与驱动轴(406)连接，且驱动轴(406)通过轴承(409)贯穿金属板(408)。
说明书
一种用于风景园林的地埋式污水多级处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种用于风景园林的地埋式污水多级处理装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水，污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
水污染是由有害化学物质造成水的使用价值降低或丧失，污染环境的水。污水中的酸、碱、氧化剂，以及铜、镉、汞、砷等化合物，苯、二氯乙烷、乙二醇等有机毒物，会毒死水生生物，影响饮用水源、风景区景观。污水中的有机物被微生物分解时消耗水中的氧，影响水生生物的生命，水中溶解氧耗尽后，有机物进行厌氧分解，产生硫化氢、硫醇等难闻气体，使水质进一步恶化;污水护理是使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，水处理一般分为生产污水处理和生活污水处理，生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：漂浮和悬浮的大小固体颗粒;胶状和凝胶状扩散物;纯溶液;
随着社会的不断进步，人们对环境的保护越来越重视，因此对污水的处理就显得更加重要了，但是现有的污水处理装置主要存在以下问题：
(1)一般的污水处理装置都是使用外接电力，在实现污水处理的同时造成了电能的浪费，在一定程度上加大了污染，不符合绿色环保理念;
(2)而且一般的污水处理装置不能对水中的杂质进行分步处理，往往导致处理之后的污水中的混乱杂质难以处理，而且一般都是通过的单一的过滤方式处理，很容易出现净化处理不彻底的情况。
发明内容
为了克服现有技术方案的不足,本发明提供一种用于风景园林的地埋式污水多级处理装置，通过沉淀、多级过滤和杀菌消毒方式对污水净化处理，减少环境污染，提高污水利用率，而且通过太阳能提供电力，符合绿色环保理念，能有效的解决背景技术提出的问题。
本发明解决其技术问题所采用的技术方案是：
一种用于风景园林的地埋式污水多级处理装置，包括污水蓄水池，所述污水蓄水池底部安装有沉淀降解机构，且污水蓄水池外侧设置有组合净化机构，所述组合净化机构外部安装有自调节动力机构;
所述沉淀降解机构包括安装在污水蓄水池底部两侧的沉淀筒，所述沉淀筒底端安装有发酵筒，所述发酵筒通过若干个排渣管与沉淀筒连接，所述沉淀筒顶端连接有回流斗，所述沉淀筒内部安装有弯折网，且污水蓄水池通过连接槽与沉淀筒连接，所述连接槽末端位于弯折网下方，所述组合净化机构包括连接在回流斗顶端的回流管，所述回流管顶端连接有处理筒，所述处理筒内部设置有两个过滤筛，且两个过滤筛之间通过结合座固定连接，所述结合座内部设置有若干个玻璃管，所述玻璃管内部安装有紫外线灯。
进一步地，所述玻璃管表面安装有若干个透光凸起，所述透光凸起内部设置有反射槽，且所有的玻璃管的同一端均通过反光座固定连接。
进一步地，所述处理筒通过过滤座与回流管连接，所述过滤座内部设置有过滤筒，所述过滤筒侧面安装有活性炭过滤网，所述过滤筒侧面底部连接有若干个清渣管，所述清渣管末端连接有集中斗，所述回流管顶端连接有喷射嘴，所述回流管底端连接有位于弯折网上方的抽水泵。
进一步地，所述发酵筒侧面连接有排料槽和集气槽，所述污水蓄水池底端安装有曝气机，所述污水蓄水池顶端安装有旋转轴，所述旋转轴侧面均匀连接有若干个刮料板。
进一步地，所述自调节动力机构包括安装在污水蓄水池顶端两侧的安装座，所述安装座顶端连接有支撑柱，所述支撑柱顶端通过旋转球铰连接有发电板，所述发电板底部设置有容纳旋转球的容纳槽，所述发电板底部两端均安装有铰接座，所述铰接座底端通过电动推杆与安装座表面连接，且发电板表面安装有光照传感器，所述电动推杆通过驱动电机进行驱动，且光照传感器通过信号传输模块电性连接有单片机处理器，所述单片机处理器输出端通过电机驱动模块与驱动电机电性连接。
进一步地，所述发电板表面设置有若干个平行槽，所述平行槽两侧均连接有太阳能光伏板，且位于同一个平行槽的两个太阳能光伏板之间通过中心条固定连接，所述太阳能光伏板采用弯折机构。
进一步地，所述污水蓄水池顶端安装有进水导向机构，所述进水导向机构包括安装在污水蓄水池顶端的封口盖，所述封口盖表面连接有若干个进液斗，所述进液斗底端连接有排液管，所述排液管内部设置有搅动杆，所述搅动杆表面设置有若干个金属条。
进一步地，所述搅动杆顶端连接有驱动轴，所述进液斗侧面安装有承压座，所述承压座顶端通过金属板与驱动轴连接，且驱动轴通过轴承贯穿金属板。
与现有技术相比，本发明的有益效果是：
(1)本发明通过进水导向机构使得污水可以稳定快速进入污水蓄水池内部，不易发生堵塞，提高排水效率，同时通过沉淀降解机构对污水中的大杂质进行沉淀降解处理，提高后续的净化效果的同时，提高污水利用率;
(2)本发明利用组合净化机构通过多重过滤和杀菌消毒方式组合处理，对污水高效净化，提高污水质量，减少环境污染;
(3)本发明在对污水处理的同时，通过自调节动力机构通过太阳能发电产生电力，为整个装置供电，真正实现绿色环保，同时在发电的时候，进行自适应调节，提高了整体的发电效率。
