申请日2018.04.23
公开(公告)日2018.11.16
IPC分类号G05B19/05; C02F11/14
摘要
一种污水处理PAM加药的自动调节装置，包括中央控制单元、进泥量采集模块、污泥含水率采集模块、变频执行器、加药电机、加药泵、出药量采集模块和远程调控模块，其特征是所述的进泥量采集模块、污泥含水率采集模块与中央控制单元相连接，所述的变频执行器与中央控制单元相连接，所述的加药电机与变频执行器相连接，所述的加药泵与变频执行器相连接，所述的出药量采集模块与中央控制单元相连接，所述的远程调控模块通过以太网与中央控制单元相连接;本实用新型的有益之处是：实时采集污泥处理过程中的数据，实现了利用PLC调节PAM加药的功能，灵敏度强、精度高，实现了远程监控的功能，解决了现场管理人力成本较高的问题。
权利要求书

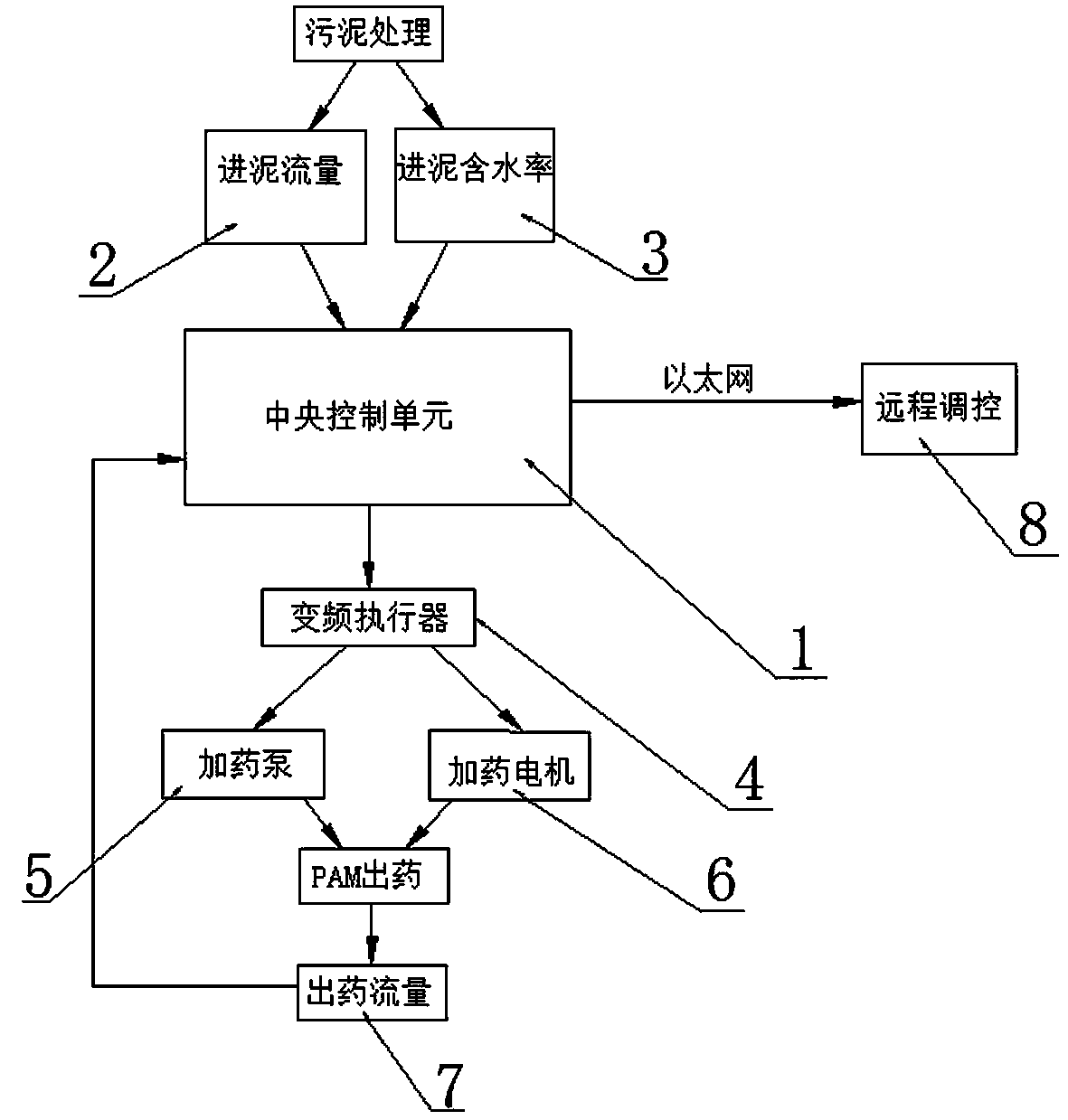

1.一种污水处理PAM加药的自动调节装置，包括中央控制单元(1)、进泥量采集模块(2)、污泥含水率采集模块(3)、变频执行器(4)、加药电机(5)、加药泵(6)、出药量采集模块(7)和远程调控模块(8)，其特征是所述的进泥量采集模块(2)与中央控制单元(1)相连接，所述的污泥含水率采集模块(3)与中央控制单元(1)相连接，所述的变频执行器(4)与中央控制单元(1)相连接，所述的加药电机(5)与变频执行器(4)相连接，所述的加药泵(6)与变频执行器(4)相连接，所述的出药量采集模块(7)与中央控制单元(1)相连接，所述的远程调控模块(8)通过以太网与中央控制单元(1)相连接。
2.根据权利要求1所述的污水处理PAM加药的自动调节装置，其特征是中央控制单元(1)包括PLC和变频器中央控制柜，所述的PLC内部设置有PID模块。
说明书
一种污水处理PAM加药的自动调节装置
技术领域
本实用新型涉及污水处理领域，尤其涉及一种污水处理PAM加药的自动调节装置。
背景技术
随着环保要求越来越高，环保行业对污水处理的标准越来越严格，从而导致环保企业对污泥脱泥要求更高，污水处理成本逐渐增加。污泥脱泥环节作为污水处理的重要环节，90%的脱泥设备都需要PAM絮凝剂将泥和水分离开，然而市面上的多数配药装置控制逻辑简单，加药量根据经验值，从而导致出泥效果不好，药量投入误差大，脱泥成本高。
发明内容
为了解决上述问题，本实用新型提供了一种污水处理PAM加药的自动调节装置，提供一种脱泥效果更好、成本更低的PAM加药装置。为实现上述目的，本实用新型采取的技术方案为：一种污水处理PAM加药的自动调节装置，包括中央控制单元、进泥量采集模块、污泥含水率采集模块、变频执行器、加药电机、加药泵、出药量采集模块和远程调控模块，所述的进泥量采集模块与中央控制单元相连接，所述的污泥含水率采集模块与中央控制单元相连接，所述的变频执行器与中央控制单元相连接，所述的加药电机与变频执行器相连接，所述的加药泵与变频执行器相连接，所述的出药量采集模块与中央控制单元相连接，所述的远程调控模块通过以太网与中央控制单元相连接。
进一步地，进泥量采集模块包括电磁流量计、显示器、记录仪表和积算器，优选地，电磁流量计的型号号采用LDG-S型电磁流量计，输出信号包括4-20ma、0-10ma、和4-12ma，供电电源包括85-260AC和24VDC。进泥量采集模块检测污泥进入流量并积算生成4-20ma模拟信号，发送到中央控制单元。
进一步地，出药量采集模块包括电磁流量计、显示器、记录仪表和积算器，优选地，电磁流量计的型号号采用LDG-S型，输出信号包括4-20ma、0-10ma、和4-12ma，供电电源包括85-260AC和24VDC。出药量采集模块检测PAM输出的流量并积算生成4-20ma模拟信号，发送到中央控制单元。
进一步地，污泥含水率采集模块包括污泥含水率测定仪和数据线，优选地，污泥含水率测定仪的型号采用SFY-20型红外线快速水分测定仪。红外线快速水分测定仪，采用热解重量原理，是一种新型快速水分检测仪器，水分测定仪在测量样品重量的同时，红外加热单元和水分蒸发通道快速干燥样品，在干燥过程中，水分仪持续测量并即时显示样品丢失的水分含量百分比，干燥程序完成后，最终测定的水分含量值被锁定显示。红外线快速水分测定仪可显示水分值、样品初值、终值、测定时间、温度初值和最终值等数据，并具4-20ma数据输出端口。
进一步地，中央控制单元包括PLC和变频器中央控制柜，所述的PLC内部设置有PID模块。PID是闭环控制系统的比例-积分-微分控制算法，PID控制器根据设定值(给定)与被控对象的实际值(反馈)的差值，按照PID算法计算出控制器的输出量，控制执行机构去影响被控对象的变化。PLC采集污泥含水率U和污泥进泥量Q，根据U*Q的值，计算出PID给定值vd100，并采集出药量流量alw0。其中过程变量设定为：单极20%偏移量、积分、增益，调用PID子程序，模拟信号为4-20ma类型数据。
进一步地，远程调控模块包括远程调控系统和交换机，远程调控系统采用OPC系统，OPC系统包括S7-200 SMART CPU和上位机，S7-200 SMART CPU是OPC的服务器端，上位机是OPC的客户端，S7-200 SMART CPU通过SIMATIC NET软件与上位机通信，OPC系统通过交换机、以太网与中央控制单元的PLC连接。
与现有技术相比，本实用新型具有以下有益效果：实时采集污泥处理过程中的数据，实现了利用PLC调节PAM加药的功能，灵敏度强、精度高，实现了远程监控的功能，解决了现场管理人力成本较高的问题。
