申请日2018.04.19
公开(公告)日2018.12.14
IPC分类号C02F11/12
摘要
本实用新型公开了一种盘式污泥干燥机，包括壳体，所述壳体的上端对称设有两个入料装置，所述壳体的内侧壁上对称设有固定块和加热装置，所述加热装置位于固定块的正下方且安装在壳体的侧壁上，所述加热装置之间设有搅拌器，所述搅拌器的一端安装在壳体的底端侧壁上，每个所述固定块上设有第一安装槽，所述第一安装槽上固定连接有第一滑杆。本实用新型通过立柱、转动杆、刮扫装置、限位杆、过滤网、第二滑杆、凸轮、转轴、第二弹簧、第二安装槽、滑动块等结构的相互作用可以使得在污泥在进入搅拌器干燥之前可以将带有水分的污泥中的石头颗粒过滤掉，从而避免在污泥流动时造成堵塞，减弱干燥效果的问题。
权利要求书

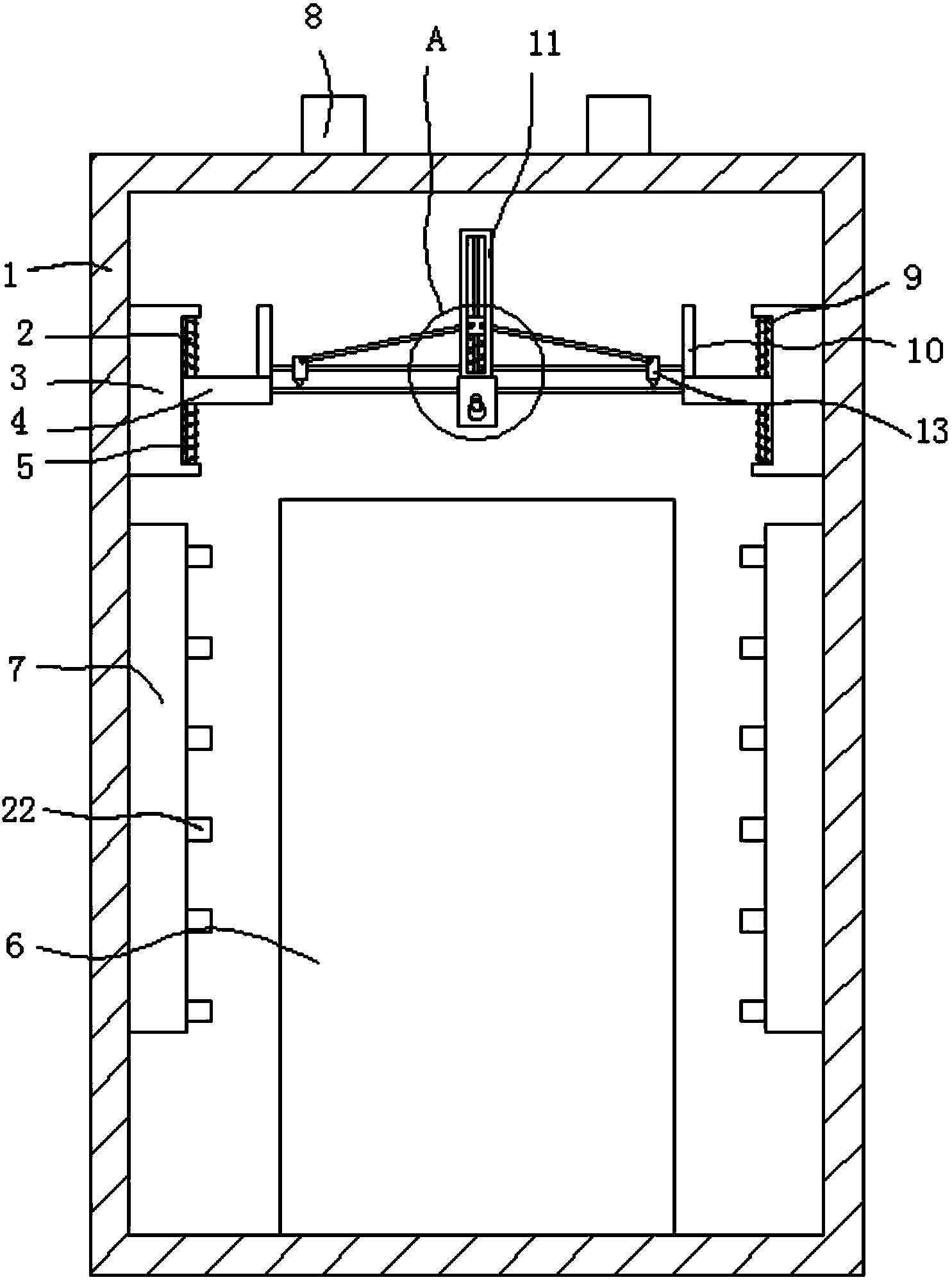

1.一种盘式污泥干燥机，包括壳体(1)，其特征在于，所述壳体(1)的上端对称设有两个入料装置(8)，所述壳体(1)的内侧壁上对称设有固定块(3)和加热装置，所述加热装置位于固定块(3)的正下方且安装在壳体(1)的侧壁上，所述加热装置之间设有搅拌器(6)，所述搅拌器(6)的一端安装在壳体(1)的底端侧壁上，每个所述固定块(3)上设有第一安装槽(9)，所述第一安装槽(9)上固定连接有第一滑杆(2)，所述第一滑杆(2)上滑动连接有活动板(4)，所述活动板(4)的两侧对称固定连接有两个第一弹簧(5)，每个所述第一弹簧(5)背离活动板(4)的一端固定连接在第一安装槽(9)的侧壁上，所述活动板(4)上对称设有漏空槽，每个所述漏空槽内卡接有过滤网(15)，所述活动板(4)的中心处内安装有驱动电机，所述驱动电机上连接有转轴(18)，所述转轴(18)的一端穿过活动板(4)的侧壁并连接有凸轮(17)，所述活动板(4)上还卡接有立柱(11)，所述立柱(11)内设有第二安装槽(20)，所述第二安装槽(20)内固定连接有第二滑杆(16)，所述第二滑杆(16)上滑动连接有滑动块(21)，所述滑动块(21)的一侧固定连接有第二弹簧(19)，所述第二弹簧(19)绕接在第二滑杆(16)上，所述滑动块(21)上设有配重装置，所述滑动块(21)的两侧均转动连接有转动杆(12)，所述立柱(11)上设有活动槽，所述转动杆(12)的另一端穿过活动槽并转动连接有刮扫装置。
2.根据权利要求1所述的一种盘式污泥干燥机，其特征在于,所述加热装置包括安装板(7)，所述安装板(7)的一侧固定连接在壳体(1)的侧壁上，所述安装板(7)的另一侧等间距安装有多个出风管(22)，所述安装板(7)内安装有鼓风机。
3.根据权利要求1所述的一种盘式污泥干燥机，其特征在于，所述配重装置包括空腔，所述空腔安装在滑动块(21)内，所述空腔内安装有多个配重块。
4.根据权利要求1所述的一种盘式污泥干燥机，其特征在于，所述刮扫装置包括移动板(13)，所述转动杆(12)的一端转动连接在移动板(13)的一端，所述移动板(13)的另一端固定连接有多齿钉耙，所述多齿钉耙的一端滑动连接在过滤网(15)上。
5.根据权利要求4所述的一种盘式污泥干燥机，其特征在于，所述活动板(4)上对称卡接有两个挡板(10)，两个所述挡板(10)之间固定连接有限位杆(14)，所述移动板(13)滑动连接在限位杆(14)上。
6.根据权利要求1所述的一种盘式污泥干燥机，其特征在于，所述入料装置(8)包括入料仓，所述入料仓内穿插有挡料销。
说明书
一种盘式污泥干燥机
技术领域
本实用新型涉及污泥干燥技术领域，尤其涉及一种盘式污泥干燥机。
背景技术
盘式干燥机是在间歇搅拌传导干燥器的基础上，综合了一系列先进技术，经过不断改进而研制开发的一种多层固定空心加热圆形载料盘、转耙搅拌、立式连续的以热传导为主的干燥设备。这种干燥过程，就是将载热体通入各层空心圆盘内，以热传导的方式间接加热盘面上所放置的湿物料，在转动耙叶的刮耙作用下，使不断移动翻滚的物料内的湿份在操作温度下蒸发，其蒸汽随设备尾气排出，从而在设备底部连续地获取合格的干燥成品，在污泥干燥的过程中，污泥里有很多石头废料，这样污泥在进入转盘流动的时候容易造成堵塞，这样影响了干燥的效果。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，如：污泥干燥的过程中，污泥里有很多石头废料，这样污泥在进入转盘流动的时候容易造成堵塞，这样影响了干燥的效果，而提出的一种盘式污泥干燥机。
为了实现上述目的，本实用新型采用了如下技术方案：
一种盘式污泥干燥机，包括壳体，所述壳体的上端对称设有两个入料装置，所述壳体的内侧壁上对称设有固定块和加热装置，所述加热装置位于固定块的正下方且安装在壳体的侧壁上，所述加热装置之间设有搅拌器，所述搅拌器的一端安装在壳体的底端侧壁上，每个所述固定块上设有第一安装槽，所述第一安装槽上固定连接有第一滑杆，所述第一滑杆上滑动连接有活动板，所述活动板的两侧对称固定连接有两个第一弹簧，每个所述第一弹簧背离活动板的一端固定连接在第一安装槽的侧壁上，所述活动板上对称设有漏空槽，每个所述漏空槽内卡接有过滤网，所述活动板的中心处内安装有驱动电机，所述驱动电机上连接有转轴，所述转轴的一端穿过活动板的侧壁并连接有凸轮，所述活动板上还卡接有立柱，所述立柱内设有第二安装槽，所述第二安装槽内固定连接有第二滑杆，所述第二滑杆上滑动连接有滑动块，所述滑动块的一侧固定连接有第二弹簧，所述第二弹簧绕接在第二滑杆上，所述滑动块上设有配重装置，所述滑动块的两侧均转动连接有转动杆，所述立柱上设有活动槽，所述转动杆的另一端穿过活动槽并转动连接有刮扫装置。
优选的，所述加热装置包括安装板，所述安装板的一侧固定连接在壳体的侧壁上，所述安装板的另一侧等间距安装有多个出风管，所述安装板内安装有鼓风机。
优选的，所述配重装置包括空腔，所述空腔安装在滑动块内，所述空腔内安装有多个配重块。
优选的，所述刮扫装置包括移动板，所述转动杆的一端转动连接在移动板的一端，所述移动板的另一端固定连接有多齿钉耙，所述多齿钉耙的一端滑动连接在过滤网上。
优选的，所述活动板上对称卡接有两个挡板，两个所述挡板之间固定连接有限位杆，所述移动板滑动连接在限位杆上。
优选的，所述入料装置包括入料仓，所述入料仓内穿插有挡料销。
与现有技术相比，本实用新型的有益效果是：本实用新型通过立柱、转动杆、刮扫装置、限位杆、过滤网、第二滑杆、凸轮、转轴、第二弹簧、第二安装槽、滑动块等结构的相互作用可以使得在污泥在进入搅拌器干燥之前可以将带有水分的污泥中的石头颗粒过滤掉，从而避免在污泥流动时造成堵塞，减弱干燥效果的问题。
