申请日2018.04.18
公开(公告)日2018.08.21
IPC分类号C02F9/04
摘要
本发明公开了一种工地污水净化装置，包括底座、污水聚集池、收集箱、把手、滑块、导轨、反应罐、控制开关、污水泵、进水口、顶盖、注料管、空气净化管、空气净化滤芯、电机、转轴、轴承、搅拌叶、筛网、出水管、止回阀、沉淀池、活性炭内芯、隔板、化纤过滤内芯、沉淀腔、纸质过滤内芯、S形管、净化池、PP滤芯、铜丝过滤内芯和排水阀，所述底座顶端安装有污水聚集池，所述污水聚集池内部安装有收集箱，所述收集箱一端安装有把手，且收集箱底端安装有滑块，本发明解决了容易出现杂质过多，而无法沉淀，造成反应罐堵塞的现象，防止了反应罐内部出现负压，导致反应罐内部反应速度降低，水质无法净化，解决了污水沉淀后，无法取出清水的问题。
权利要求书

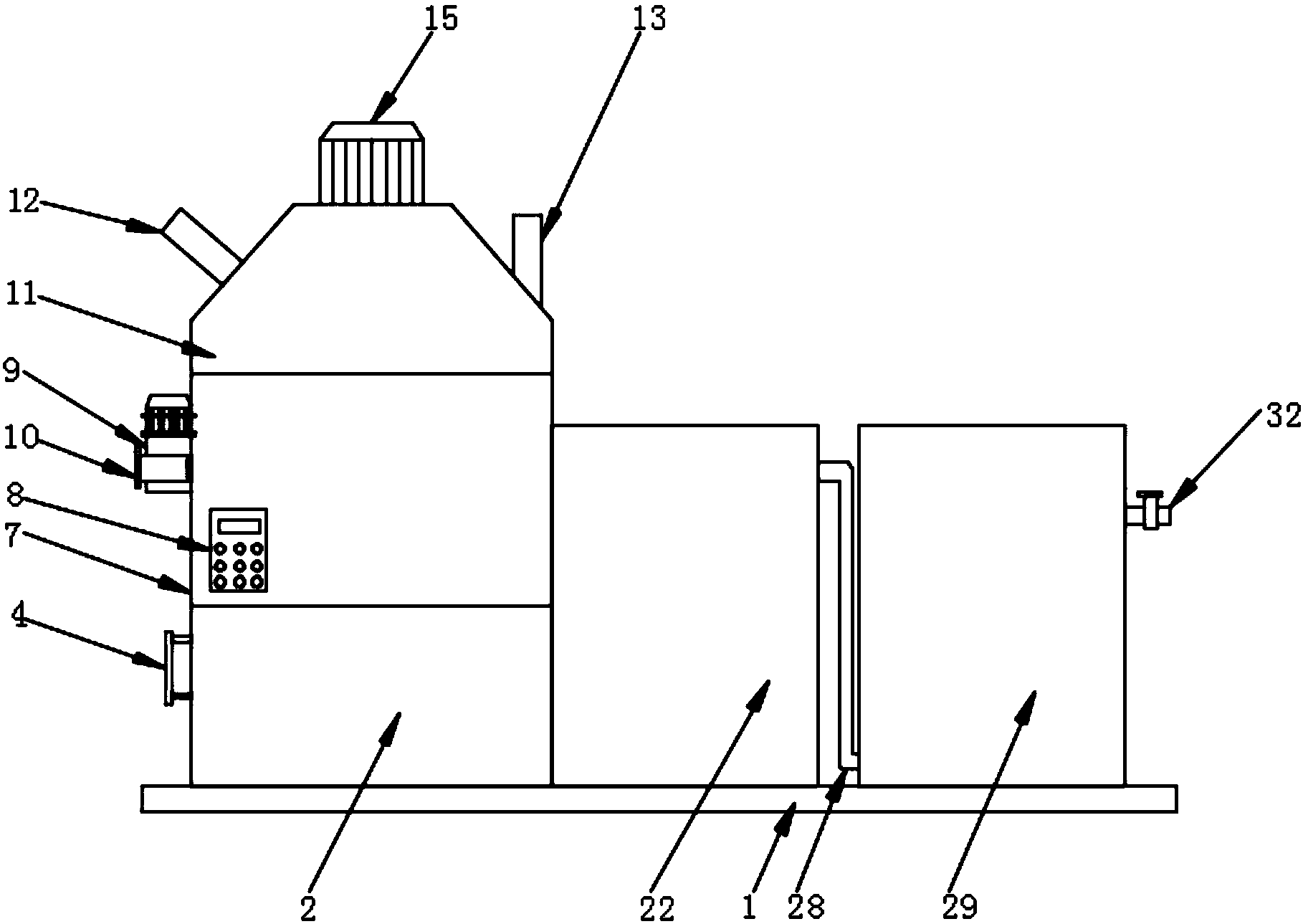

1.一种工地污水净化装置，包括底座(1)、污水聚集池(2)、收集箱(3)、把手(4)、滑块(5)、导轨(6)、反应罐(7)、控制开关(8)、污水泵(9)、进水口(10)、顶盖(11)、注料管(12)、空气净化管(13)、空气净化滤芯(14)、电机(15)、转轴(16)、轴承(17)、搅拌叶(18)、筛网(19)、出水管(20)、止回阀(21)、沉淀池(22)、活性炭内芯(23)、隔板(24)、化纤过滤内芯(25)、沉淀腔(26)、纸质过滤内芯(27)、S形管(28)、净化池(29)、PP滤芯(30)、铜丝过滤内芯(31)和排水阀(32)，其特征在于：所述底座(1)顶端安装有污水聚集池(2)，所述污水聚集池(2)内部安装有收集箱(3)，所述收集箱(3)一端安装有把手(4)，且收集箱(3)底端安装有滑块(5)，所述污水聚集池(2)与滑块(5)连接处安装有导轨(6)，且污水聚集池(2)顶端安装有反应罐(7)，所述反应罐(7)表面安装有控制开关(8)，且反应罐(7)一端安装有污水泵(9)，所述污水泵(9)一端开设有进水口(10)，所述反应罐(7)顶端安装有顶盖(11)，所述顶盖(11)顶端一侧安装有注料管(12)，且顶盖(11)顶端另一侧安装有空气净化管(13)，所述空气净化管(13)内部嵌入有空气净化滤芯(14)，所述反应罐(7)顶端中部安装有电机(15)，所述电机(15)底端安装有转轴(16)，所述转轴(16)与顶盖(11)连接处安装有轴承(17)，且转轴(16)表面安装有搅拌叶(18)，所述搅拌叶(18)下方安装有筛网(19)，所述反应罐(7)另一端安装有出水管(20)，所述出水管(20)内部嵌入有止回阀(21)，且出水管(20)另一端连接有沉淀池(22)，所述沉淀池(22)内部安装有活性炭内芯(23)，所述活性炭内芯(23)一侧安装有隔板(24)，所述隔板(24)底部嵌入有化纤过滤内芯(25)，所述化纤过滤内芯(25)另一侧设置有沉淀腔(26)，所述沉淀腔(26)上方设置有纸质过滤内芯(27)，所述沉淀池(22)另一端顶部连接有S形管(28)，所述S形管(28)另一端连接有净化池(29)，所述净化池(29)内部安装有PP滤芯(30)，所述PP滤芯(30)底端安装有铜丝过滤内芯(31)，所述净化池(29)另一端顶部安装有排水阀(32)，所述控制开关(8)的输入端电性连接市电的输出端，所述控制开关(8)的输出端电性连接污水泵(9)和电机(15)的输入端。
2.根据权利要求1所述的一种工地污水净化装置，其特征在于，所述底座(1)底端四角均安装有橡皮垫圈。
3.根据权利要求1所述的一种工地污水净化装置，其特征在于，所述注料管(12)与顶盖(11)连接处安装有密封圈。
4.根据权利要求1所述的一种工地污水净化装置，其特征在于，所述污水泵(9)与反应罐(7)通过卡箍连接。
5.根据权利要求1所述的一种工地污水净化装置，其特征在于，所述进水口(10)外侧安装有法兰圈。
6.根据权利要求1所述的一种工地污水净化装置，其特征在于，所述把手(4)表面设置有防滑纹。
7.根据权利要求1所述的一种工地污水净化装置，其特征在于，所述排水阀(32)为一种不锈钢材质的构件。
8.根据权利要求1所述的一种工地污水净化装置，其特征在于，所述搅拌叶(18)内部嵌入有散热颗粒。
9.根据权利要求1所述的一种工地污水净化装置，其特征在于，所述筛网(19)的口径为0.2mm。
说明书
一种工地污水净化装置
技术领域
本发明涉及环境工程技术领域，具体为一种工地污水净化装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业,交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。污水处理工程是指用各种方法将污水中所含的污染物分离出来或将其转化为无害物，从而使污水得到净化的工程项目。
但是目前市场上的工地污水净化装置不仅结构复杂，而且功能单一，容易出现杂质过多，而无法沉淀，造成反应罐堵塞的现象，并且反应罐内部出现负压，导致反应罐内部反应速度降低，水质无法净化，污水沉淀后，无法取出清水的问题。
发明内容
本发明提供一种工地污水净化装置，可以有效解决上述背景技术中提出容易出现杂质过多，而无法沉淀，造成反应罐堵塞的现象，并且反应罐内部出现负压，导致反应罐内部反应速度降低，水质无法净化，污水沉淀后，无法取出清水的问题。
为实现上述目的，本发明提供如下技术方案：一种工地污水净化装置，包括底座、污水聚集池、收集箱、把手、滑块、导轨、反应罐、控制开关、污水泵、进水口、顶盖、注料管、空气净化管、空气净化滤芯、电机、转轴、轴承、搅拌叶、筛网、出水管、止回阀、沉淀池、活性炭内芯、隔板、化纤过滤内芯、沉淀腔、纸质过滤内芯、S形管、净化池、PP滤芯、铜丝过滤内芯和排水阀，所述底座顶端安装有污水聚集池，所述污水聚集池内部安装有收集箱，所述收集箱一端安装有把手，且收集箱底端安装有滑块，所述污水聚集池与滑块连接处安装有导轨，且污水聚集池顶端安装有反应罐，所述反应罐表面安装有控制开关，且反应罐一端安装有污水泵，所述污水泵一端开设有进水口，所述反应罐顶端安装有顶盖，所述顶盖顶端一侧安装有注料管，且顶盖顶端另一侧安装有空气净化管，所述空气净化管内部嵌入有空气净化滤芯，所述反应罐顶端中部安装有电机，所述电机底端安装有转轴，所述转轴与顶盖连接处安装有轴承，且转轴表面安装有搅拌叶，所述搅拌叶下方安装有筛网，所述反应罐另一端安装有出水管，所述出水管内部嵌入有止回阀，且出水管另一端连接有沉淀池，所述沉淀池内部安装有活性炭内芯，所述活性炭内芯一侧安装有隔板，所述隔板底部嵌入有化纤过滤内芯，所述化纤过滤内芯另一侧设置有沉淀腔，所述沉淀腔上方设置有纸质过滤内芯，所述沉淀池另一端顶部连接有S形管，所述S形管另一端连接有净化池，所述净化池内部安装有PP滤芯，所述PP滤芯底端安装有铜丝过滤内芯，所述净化池另一端顶部安装有排水阀，所述控制开关的输入端电性连接市电的输出端，所述控制开关的输出端电性连接污水泵和电机的输入端。
优选的，所述底座底端四角均安装有橡皮垫圈。
优选的，所述注料管与顶盖连接处安装有密封圈。
优选的，所述污水泵与反应罐通过卡箍连接。
优选的，所述进水口外侧安装有法兰圈。
优选的，所述把手表面设置有防滑纹。
优选的，所述排水阀为一种不锈钢材质的构件。
优选的，所述搅拌叶内部嵌入有散热颗粒。
优选的，所述筛网的口径为0.2mm。
与现有技术相比，本发明的有益效果：
(1)通过污水聚集池内的收集箱，可以便于使用者收集污水中的杂质，从而便于后期集中的处理，防止了出现杂质过多，而无法沉淀，造成反应罐堵塞的现象;
(2)通过空气净化管，可以过滤反应罐内的气体，同时防止了反应罐内部出现负压，导致反应罐内部反应速度降低;
(3)通过沉淀池和沉淀腔，可以基本过滤污水中的杂质，防止了杂质对水质的污染，造成水质无法净化;
(4)通过S形管，可以将污水和清水分离，只有清水能够流入到净化池中，防止了污水沉淀后，无法取出清水的问题;
(5)通过铜丝过滤内芯，可以让水质的碱性杂质消除，防止了出现水垢的现象，并且铜离子是负离子，可以让使用者的饮水环境得以保障。
