申请日2018.04.18
公开(公告)日2018.07.17
IPC分类号C02F9/14
摘要
本发明提供了一种污水处理技术领域用城市污水处理与污水再生系统，所述城市污水处理与污水再生系统解决了城市污水不经处理造成的城市水系统污染和经初步处理为三类水质造成的水资源无法循环利用的问题，提供了一套由垃圾梳集装置、S型水处理通道、污泥沉淀池、污泥收集装置、污泥处理场组成的污水处理与污水再生系统，经过所述城市污水处理和污水再生系统处理的城市污水可以达到二类(+)的水质，从而实现了城市污水的无害化处理及循环再利用，且经过处理后的水可以成为城市景观水域用水，也可以再生为城市生活用水，从而实现了城市用水的循环利用。
权利要求书

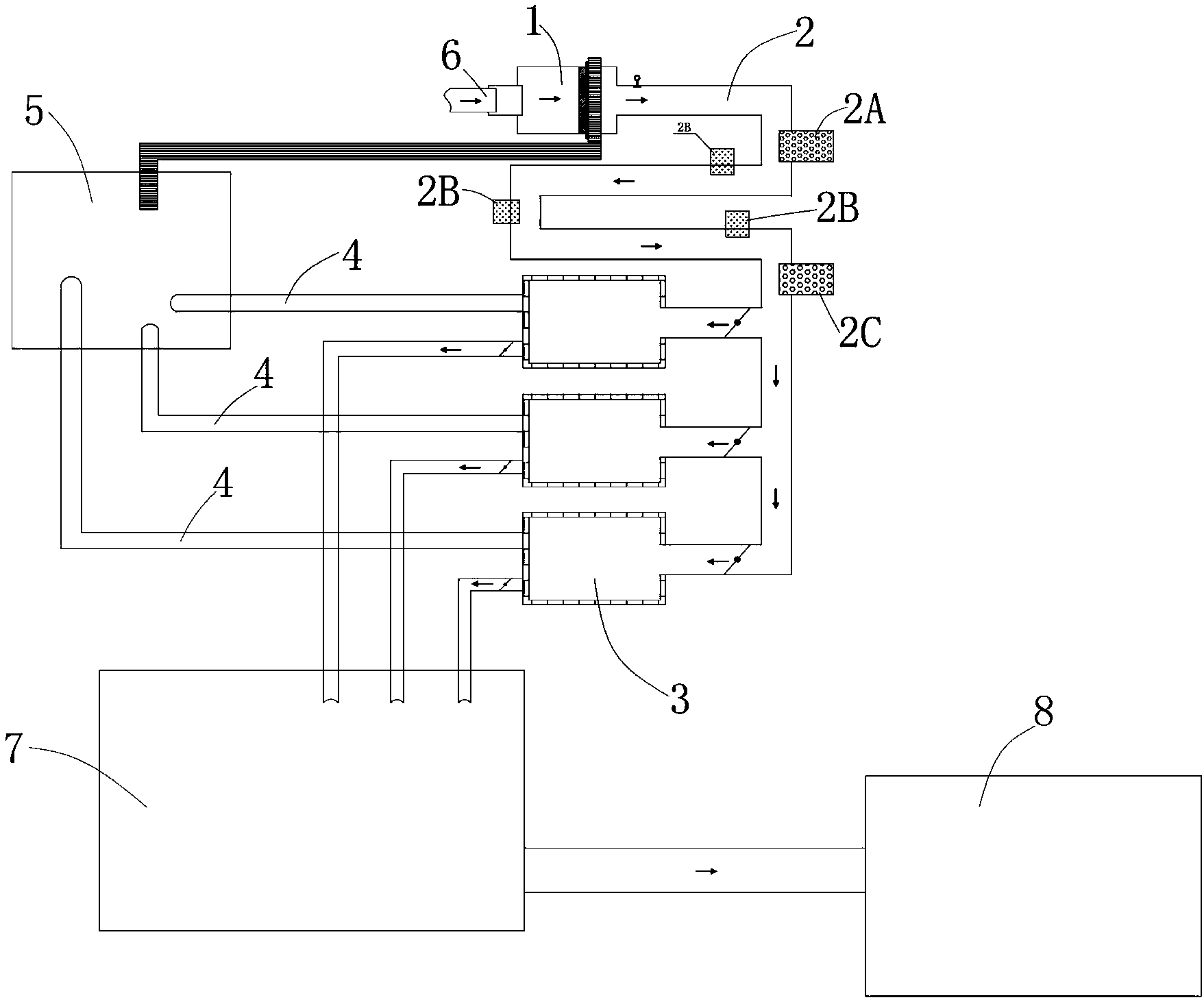

1.一种城市污水处理与污水再生系统，包括垃圾梳集装置(1)、S型水处理通道(2)、污泥沉淀池(3)、污泥收集装置(4)、污泥处理场(5)，其特征在于，所述垃圾梳集装置(1)的入口与城市污水管道(6)的出口相连，所述垃圾梳集装置(1)的出口与所述S型水处理通道(2)的一端相连，所述S型水处理通道(2)的另一端与所述污泥沉淀池(3)一侧的入水口相连，污泥沉淀池(3)另一侧的出水口与城市景观水域(7)的入水口相连，污泥沉淀池(3)底部设有污泥收集装置(4)，所述污泥收集装置(4)一端与污泥沉淀池(3)相连，一端与污泥处理场(5)相连，以实现将污泥沉淀池(3)中的污泥转移至污泥处理场(5);
所述垃圾梳集装置(1)包括篦子、转轮翻斗机和垃圾输送履带，所述篦子用来拦截污水中的可见固体垃圾，所述转轮翻斗机用来将篦子拦截的垃圾转移到垃圾输送履带上，所述垃圾输送履带用来将垃圾转移到污泥处理场(5)中;
所述S型水处理通道(2)靠近垃圾梳集装置(1)的一端上设有矿物离子诱导剂投放器(2A)，在所述S型水处理通道(2)靠近污泥沉淀池(3)的一端上设有生物活性剂投放器(2C)，在所述矿物离子诱导剂投放器(2A)和生物活性剂投放器(2C)之间的S型水处理通道(2)上设有若干碳基高频电子释放器(2B);
所述污泥沉淀池(3)对经过所述S型水处理通道(2)的降解水进行澄清，所述污泥沉淀池(3)底部设有污泥收集装置(4)，所述污泥收集装置(4)一端连接在污泥沉淀池(3)底部，另一端连接至污泥处理场(5);
所述污泥处理场(5)设置在距离所述垃圾梳集装置(1)和污泥沉淀池(3)都较近的地方，对来自垃圾梳集装置(1)的污水垃圾和污泥收集装置(4)的沉积物进行除臭、杀菌和高温发酵与堆肥预处理。
2.如权利要求1所述的城市污水处理与污水再生系统，其特征在于，在所述垃圾梳集装置(1)的出口位置还设有流量计，以测量进入S型水处理通道(2)的污水量。
3.如权利要求1所述的城市污水处理与污水再生系统，其特征在于，所述碳基高频电子释放器(2B)均匀的分布于所述S型水处理通道(2)上。
4.如权利要求3所述的城市污水处理与污水再生系统，其特征在于，所述碳基高频电子释放器(2B)由超导材质制成。
5.如权利要求4所述的城市污水处理与污水再生系统，其特征在于，所述碳基高频电子释放器(2B)由碳基金刚膜制成，且发出的电磁脉冲的电压为12V。
6.如权利要求1所述的城市污水处理与污水再生系统，其特征在于，所述矿物离子诱导剂投放器(2A)存储的矿物离子诱导剂是以天然花岗岩为原料萃取而得的含有对生物有益的离子态微量元素群溶液。
7.如权利要求1所述的城市污水处理与污水再生系统，其特征在于，所述生物活性剂投放器(2C)中存储的生物活性剂为添加有矿物离子诱导剂的纳豆菌、乳酸菌、菠萝、芒果、苹果等蔬果经过发酵的生物催化剂，所述污水活性剂的生物活性为200亿/g以上，且所述污水活性剂以百万分之一的用量即可将水质活化，且具有除臭功能。
8.如权利要求1所述的城市污水处理与污水再生系统，其特征在于，所述污泥沉淀池(3)设有三个，其中两个污泥沉淀池(3)为常用池以实现进入污泥沉淀池(3)的处理水能够在其中进行24小时的静置沉淀时的交替使用，以实现在不停机状态下的自由切换，另外一个备用的污泥沉淀池(3)用来实现每6天的循环晾晒消毒。
9.如权利要求1所述的城市污水处理与污水再生系统，其特征在于，所述污泥处理场(5)为污泥堆肥无害化处理场，具体是对进入所述污泥处理场的污泥进行无害化生物发酵处理，生物发酵温度为70℃～80℃，所述温度可以彻底杀灭污泥中的病菌。
10.如权利要求1所述的城市污水处理与污水再生系统，其特征在于，进入城市景观水域(7)的净化水，经过1个月的自然生态二次降解可以达到二类(+)的活化水水质。
说明书
一种城市污水处理与污水再生系统
技术领域
本发明涉及污水处理系统，特别涉及城市污水处理与污水再生系统。
背景技术
污水，通常是指受到一定污染的、来自生活和生产排出的废水。污水处理，是指为使污水达到排水某一水体或再次使用的水质要求，对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。而目前污水的处理手段有纯化学性污水处理、纯生物性污水处理等方式，经过此两种方式处理的后的水的水质只能达到三类水质，三类水(中水)质只能用于工业用水、或者城市绿化用水，无法用于城市景观水域，更无法成为城市生活用水，以解决水资源紧张的问题。
CN106365374A公开了一种市政污水处理装置，包括污水处理池，污水处理池的内部设置有过滤网，在过滤网的下方固定安装有分隔层，在分隔层的中央设置有水通道，且水通道的下方设置有膜生物净化箱，污水处理池的中间位置处设置有转轴，在转轴侧面固定安装有第一搅拌棒和第二搅拌棒，过滤网的上端偏左侧设置有入水管，且入水管的表面设置有通水孔，在过滤网的上方偏右侧固定安装有箱体清洁装置，污水处理池的上方自下而上依次设置有加压泵、加热器和沉淀池。该市政污水处理装置，通过设置沉淀池，可以对污水进行预处理，设置膜生物净化箱和过滤网，有效提高对污水的净化效率，设置箱体清洁装置，能对过滤网和膜生物净化箱进行清洗，使净化效果显著。本技术方案处理后的水为三类水质，可以用于城市工业用水和绿化用水，但无法满足景观水域的水质要求，更无法满足生活水再循环利用的目的，且所述市政污水处理装置的处理能力有限，无法满足大量的城市污水的处理需求。
发明内容
为了解决现有技术中城市污水处理不彻底、能力不足的问题，同时解决水资源缺乏的问题，本发明提出了一种城市污水处理与污水再生系统，所述城市污水处理与污水再生系统包括垃圾梳集装置、S型水处理通道、污泥沉淀池、污泥收集装置和污泥处理场。
所述城市污水处理与污水再生系统的入口与城市污水管道相连，出口与城市景观水系相连。具体地说，所述垃圾梳集装置作为所述城市污水处理与污水再生系统的起始段，所述垃圾梳集装置的一端与城市污水管道相连，另一端与S型水处理通道相连，所述垃圾梳集装置起到的作用是对污水的一级过滤功能，也即将污水中肉眼可见的垃圾过滤掉，以使得进入S型水处理通道的水为无固体可见垃圾的污水;所述S型水处理通道靠近所述垃圾梳集装置的一端上设有矿物离子诱导剂投放器，在S型水处理通道靠近污泥沉淀池的一端上设有生物活性剂投放器，在所述矿物离子诱导剂投放器和生物活性剂投放器之间的S型水处理通道上均匀的设有若干碳基高频电子释放器;所述污泥沉淀池承接来自S型水处理通道中经过降解的污水，以将污水中降解的杂质分离，所述污泥沉淀池设有三个对外接口，一个接口与所述S型水处理通道连接，用于承接来自S型水处理通道的污水，一个接口与所述城市景观水域相连，底部的接口与所述污泥收集装置相连，以将沉淀在污泥沉淀池中的杂质抽出至污泥处理场，所述污泥处理场就近设置在所述污泥沉淀池附近，以减少污泥运送距离，降低污水处理过程中的能耗。所述污泥沉淀池底部的污泥通过设置在其底部的污泥收集装置抽送到污泥处理场。所述污泥处理场设置在距离所述垃圾梳集装置和污泥沉淀池都较近的地方，以方便污水中垃圾的输送和沉淀污泥的输送，降低运转的费用。
作为本发明的进一步限定，在所述垃圾梳集装置与S型水处理通道之间还设有水流量计，以监测进入城市污水处理与污水再生系统的污水量。
作为本发明的进一步限定，所述碳基高频电子释放器等距离均匀的布设在所述S型水处理通道上，以实现对污水的均匀电离，从而实现污水中污染物嵌合键能够得到充分的拆分，以实现污水的净化。
作为本发明的进一步限定，所述碳基高频电子释放器由超导材质制成，例如由碳基金刚膜制成，其发出的高频电子束为电压不高于12V的电磁脉冲，从而实现对水体基水生物的无害，做到类似自然水体分解净化的目的。
作为本发明的进一步限定，矿物离子诱导剂投放器中存储有矿物离子诱导剂，所述矿物离子诱导剂的投放量根据安设的污水流量计检测的进流量根据设定的比例进行投放。所述矿物离子诱导剂是以多种天然花岗岩为原料萃取的含有三十多种对生物有益的离子态微量元素群溶液，具有较强的离子交换和元素离子电导作用。所述矿物离子诱导剂用来放大碳基高频电子释放器发出的电磁脉冲，以形成强电磁脉冲共振能力场，从而将污染物的嵌合键拆分开来，从而实现污水的净化。要使污染物的嵌合键分开，所述电磁脉冲的频率需要超过污染物分子间的嵌合键的频率，从而实现对水体中有害化合物进行还原和沉淀，使有害化合物变为无害的矿物质，实现了水体的瞬间清澈。
作为本发明的进一步限定，所述生物活性剂投放器中存储有生物活性剂，所述生物活性剂的投放量根据水体流量来确定。所述生物活性剂为添加有矿物离子诱导剂的纳豆菌、乳酸菌、菠萝、芒果、苹果等蔬果经过发酵的生物催化剂，所述污水活性剂的生物活性为200亿/g以上，且所述污水活性剂以百万分之一的用量即可将水质活化，且具有除臭功能。
作为本发明的进一步限定，所述污泥收集装置与所述污泥处理场间设有污泥运送泵，以实现污泥的运送。
作为本发明的进一步限定，所述污泥沉淀池设有三个，以实现每6天循环晾晒一次的太阳消毒。每个污泥沉淀池对进入其内的降解水进行为期24小时的沉淀后，启动污泥收集装置对污泥进行收集并发送到污泥处理场。在一个污泥沉淀池蓄水达到设定量后，打开另一个污泥沉淀池与S型水处理通道的接口，同时关闭已经蓄满水的污泥沉淀池，以实现静置24小时的沉淀。更优地，所述污泥沉淀池为封闭式污泥沉淀生物活化水池，对进入其内的污水进行沉淀。所述污泥沉淀池与所述S型水处理通道之间通过管道连接，且连接管道上还可以设置用于控制开闭的阀门，以方面三个污泥沉淀池的切换使用。所述污泥收集装置，例如可以是带有污泥抽送泵的管道，其一端连接在污泥沉淀池底部，另一端连接于污泥处理场。
作为本发明的进一步限定，所述污泥处理场为污泥堆肥无害化处理场，具体是对进入所述污泥处理场的污泥进行无害化生物发酵处理，生物发酵温度为70℃～80℃，所述温度可以彻底杀灭污泥中的病菌。所述无害化生物发酵是在矿物离子诱导剂和生物活性剂叠加使用后发生的生化反应，实现了在5℃～80℃之间进行堆肥发酵、杀菌、熟成，然后进行干燥、制粉与包装，从而是实现了整个污水处理的零排放，真正实现了绿色净化处理。
作为本发明的进一步限定，经过污泥沉淀池静置24小时沉淀后的水达到了城市景观水域用水标准，则将水抽送到城市景观水域备用;进入城市景观水域的水经过1个月的自然生态二次降解可以达到二类(+)的水质，从而可以成为城市生活用水的来源。所述城市景观水域和污泥沉淀池之间的连接管道上还设有阀门，以实现当进入污泥沉淀池的降解水静置24小时后，打开此阀门即可进入城市景观水域。
本发明所述的城市污水处理与污水再生系统的有益效果在于，污水在碳基高频电子释放器的激化还原、矿物离子诱导剂放大、生物平衡的负电子、矿物、生物的多重作用下，使污水的臭味瞬间消失，且使污水中的重金属、氨、氮、磷、硫化氢等有害化合物瞬间还原和沉淀，使污水得到净化和循环再利用，彻底改变污水只能排放丢弃的性质，以无用水，变有用水。
本发明通过采用S型水处理通道增加了单次可以处理的污水量，提升了城市污水处理能力，且S型水处理通道可以以节约污水处理系统的占地面积，节约用地。且通过在S型水处理通道中设置矿物离子诱导剂和碳基高频电磁脉冲暨生物活性剂的使用，将污水处理为工业可用和城市绿化可用的三类水质。
本发明通过设置三个循环利用是污水沉淀池，提升了整个城市污水处理与污水再生系统的处理效率，实现了系统不停机的切换与污水沉淀池的晾晒，提升了城市污水处理能力。
本发明所使用的碳基高频电子释放器发出的电磁脉冲为飞秒级电磁脉冲，使得污水能够在顷刻之间得到澄清。
