申请日2018.04.19
公开(公告)日2018.12.14
IPC分类号C02F9/14; C02F103/30
摘要
本实用新型涉及一种印花废水综合处理及回用装置，属于废水处理技术领域。本实用新型所述的印花废水综合处理及回用装置，废水调节池与混合反应池、初沉池、A/O反应池、二沉池、生物接触氧化池、终沉池、臭氧脱色池和回用水池依次相连，A/O反应池和生物接触氧化池还与鼓风机相连;臭氧脱色池还与臭氧发生器相连;生物接触氧化池(8)与消泡器和溶解氧检测器相连。本实用新型结构简单、处理效率高、脱色效果好，实现了达标排放废水的回用，同时降低了外排水对环境的影响，还节约了水资源费和运行的成本，节能又环保。
权利要求书

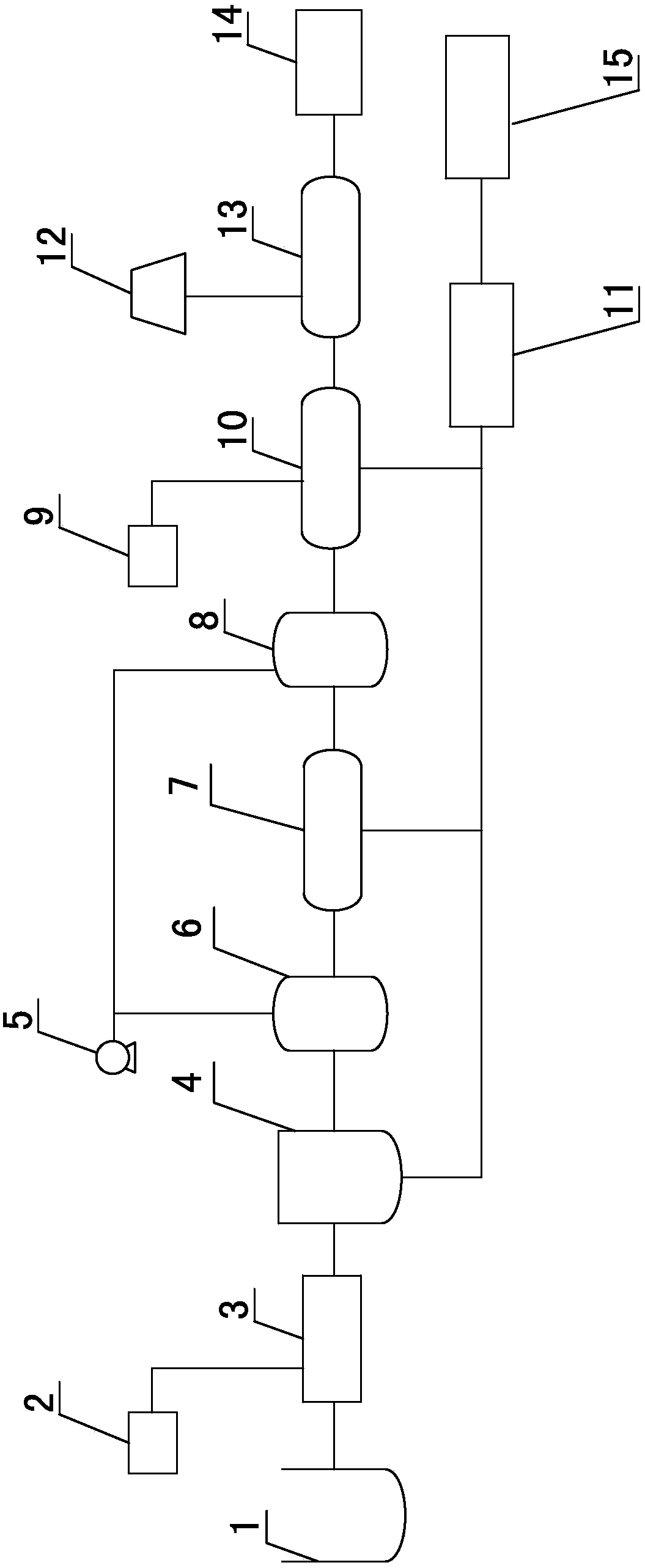

1.一种印花废水综合处理及回用装置，其特征在于：废水调节池(1)与混合反应池(3)、初沉池(4)、A/O反应池(6)、二沉池(7)、生物接触氧化池(8)、终沉池(10)、臭氧脱色池(13)和回用水池(14)依次相连，混合反应池(3)还与碱、净水剂、PAM加药设备(2)相连;A/O反应池(6)、生物接触氧化池(8)还与鼓风机(5)相连;终沉池(10)还与PAC、PAM、脱色剂加药设备(9)相连;臭氧脱色池(13)还与臭氧发生器(12)相连;生物接触氧化池(8)与消泡器和溶解氧检测器相连。
2.根据权利要求1所述的印花废水综合处理及回用装置，其特征在于：初沉池(4)、二沉池(7)、终沉池(10)还与污泥浓缩池(11)相连。
3.根据权利要求1所述的印花废水综合处理及回用装置，其特征在于：污泥浓缩池(11)还与隔膜压滤机(15)相连。
说明书
印花废水综合处理及回用装置
技术领域
本实用新型涉及一种印花废水综合处理及回用装置，属于废水处理技术领域。
背景技术
印花行业是纺织工业的重要组成部分，印花过程产生的废水粘性大，有机物含量高，并且多为芳烃和杂环化合物，其中带有有色基团(如-N=N，-N=O)以及极性基团(如-S03Na，-OH，-NH2)，还混合酚类、苯胺、碱等。废水中含有大量糊料和涂料，使用淀粉浆的印花废水可生化性较好，使用化学浆的印花废水可生化性差，尤其是含化学浆—PVA的废水很难处理。
印花行业属于印染行业，是耗水大户，也是我国重点污染行业之一。同时，随着我国经济的飞速发展，水资源的紧缺已成为制约我国印染行业进一步发展的限制因素。为了实现印染行业的可持续发展，印染废水的资源化回用成为实现这一目标的关键。印花废水通常采用物化+生化相结合的处理工艺，出水水质指标一般不能达到回用要求，须经进一步深度处理后才能实现回用。
实用新型内容
根据以上现有技术中的不足，本实用新型要解决的技术问题是：提供一种印花废水综合处理及回用装置，其结构简单、处理效率高、脱色效果好，实现了达标排放废水的回用，同时降低了外排水对环境的影响，还节约了水资源费和运行的成本，节能又环保。
本实用新型解决其技术问题所采用的技术方案是：
所述的印花废水综合处理及回用装置，废水调节池与混合反应池、初沉池、A/O反应池、二沉池、生物接触氧化池、终沉池、臭氧脱色池和回用水池依次相连，A/O反应池和生物接触氧化池还与鼓风机相连;臭氧脱色池还与臭氧发生器相连;生物接触氧化池(8)与消泡器和溶解氧检测器相连。
所述初沉池、二沉池、终沉池还与污泥浓缩池相连。
所述污泥浓缩池还与隔膜压滤机相连。
A/O工艺法，也叫厌氧好氧工艺法，A是厌氧段，主要用于脱氮;O是好氧段，主要用于去除水中的有机物。它的优越性是除了使有机质污染物得到降解之外，还具有一定的脱氮除磷功能，对于高浓度有机废水及难降解废水，在好氧段前设置水解酸化段，可显著提高废水可生化性，是将厌氧水解技术用为活性污泥的前处理，所以A/O法是改进的活性污泥法。
A/O法工艺的特点：
(a)流程简单，勿需外加碳源与后曝气池，以原污水为碳源，建设和运行费用较低;
(b)反硝化在前，硝化在后，设内循环，以原污水中的有机底物作为碳源，效果好，反硝化反应充分;
(c)曝气池在后，使反硝化残留物得以进一步去除，提高了处理水水质;
(d)A段搅拌，只起使污泥悬浮，而避免DO的增加。O段的前段采用强曝气，后段减少气量，使内循环液的DO含量降低，以保证A段的缺氧状态。
臭氧脱色池主要是利用臭氧的强氧化能力。臭氧是一种氧化性极强的物质，具有脱色、除臭、去异味的能力，避免添加氯剂而产生氯酸等异味。臭氧可将大多数有机物降解为小分子化合物，并且能够破坏这些废水中染料的发色和助色基团，从而达到脱色的效果，并且对废水中COD都有极好的处理效果。如臭氧量充足，还可将臭氧处理时的中间产物直接矿化，因此可以将臭氧脱色池用到深度处理装置中。另外臭氧发生器具有操作简单、运行稳定、节省人工、占地面积小等优点。
综合废水首先进入预处理系统，在废水调节池调节水量、均衡水质后，用泵调配进入混合反应池，依次加入碱、净水剂、PAM混合反应后再自流进入初沉池，沉淀大部分杂物后废水自流进入生化处理系统A/O反应池进行生化处理以最大程度地去除废水中的有机污染物，之后出水自流进入二沉池进行泥水分离，其中部分废水达标排放，其余废水进入深度处理系统进行处理，工艺为废水先自流进入生物接触氧化池进行进一步的生化处理后，自流入终沉池加入PAC、PAM、脱色剂等进一步沉降悬浮杂质，出水进入回用水处理系统进一步降低水质，达到回用水的处理要求，即出水进入臭氧脱色池进行氧化脱色处理，满足回用水的要求后进入回用水池由泵提升直接回用于车间。
初沉池、终沉池污泥及二沉池剩余污泥进入污泥浓缩池浓缩后，用污泥泵泵入隔膜压滤机进行脱水处理。
本实用新型所具有的有益效果是：
本实用新型中的A/O反应池，在降解有机物的同时，具有较强的脱氮除磷效果，且去除率高，与化学法和物理法相比，节省投资和运行费用，成为脱氮除磷工艺的主导潮流;臭氧脱色池具有良好的脱色能力。本实用新型结构简单、处理效率高、脱色效果好，实现了达标排放废水的回用，同时降低了外排水对环境的影响，还节约了水资源费和运行的成本，节能又环保。
