摘要
本实用新型涉及污水处理技术领域，具体涉及一种新型污水处理设备，包括箱体、电动伸缩杆、压力传感器、筛网、液位传感器、中控器、进水管、排水管、滤网一、滤网二、PH检测器、酸性溶剂存储室、碱性溶剂存储室、管道一、电磁阀一、管道二、电磁阀二、空腔、气泵、导气管、进气管、防护壳、驱动电机、转轴、刀片和转动连接件，箱体内部顶端设置有电动伸缩杆，电动伸缩杆底端设置有压力传感器，筛网设置于电动伸缩杆上，本实用新型结构简单，操作方便，智能化程度高，污水内部的杂质垃圾粉碎处理更加彻底，保证了装置的正常运行，具有酸碱调和机构，保证了污水排出的酸碱性，减少了污水的排出对环境造成的污染，具有很强的实用性。
权利要求书
1.一种新型污水处理设备，其特征在于：包括箱体(1)、电动伸缩杆(2)、压力传感器(3)、筛网(4)、液位传感器(5)、中控器(6)、进水管(7)、排水管(8)、滤网一(9)、滤网二(10)、PH检测器(11)、酸性溶剂存储室(12)、碱性溶剂存储室(13)、管道一(14)、电磁阀一(15)、管道二(16)、电磁阀二(17)、空腔(18)、气泵(19)、导气管(20)、进气管(21)、防护壳(22)、驱动电机(23)、转轴(24)、刀片(25)和转动连接件(26)，所述箱体(1)内部顶端设置有所述电动伸缩杆(2)，所述电动伸缩杆(2)底端设置有所述压力传感器(3)，所述筛网(4)设置于所述电动伸缩杆(2)上，所述电动伸缩杆(2)左右两侧分别设置有所述液位传感器(5)和所述中控器(6)，所述箱体(1)左右两侧壁上于所述液位传感器(5)下方分别设置有所述进水管(7)和所述排水管(8)，所述进水管(7)内部设置有所述滤网一(9)，所述排水管(8)内部设置有所述滤网二(10)，所述PH检测器(11)设置于所述进水管(7)内部底端，所述进水管(7)下方于所述箱体(1)内壁上设置有所述酸性溶剂存储室(12)，所述排水管(8)下方于所述箱体(1)内壁上设置有所述碱性溶剂存储室(13)，所述酸性溶剂存储室(12)与所述碱性溶剂存储室(13)内部分别设置有所述管道一(14)和所述管道二(16)，所述管道一(14)上设置有所述电磁阀一(15)，所述管道二(16)上设置有所述电磁阀二(17)，所述空腔(18)设置有两个且分别设置于所述酸性溶剂存储室(12)与所述碱性溶剂存储室(13)下方，所述空腔(18)内部设置有所述气泵(19)，所述气泵(19)上分别设置有所述导气管(20)和所述进气管(21)，所述箱体(1)外部底端设置有所述防护壳(22)，所述防护壳(22)内部设置有所述驱动电机(23)，所述驱动电机(23)顶端于所述箱体(1)内部设置有所述转轴(24)，所述转轴(24)上设置有所述刀片(25)，所述转轴(24)顶端设置有所述转动连接件(26)，所述中控器(6)分别与所述电动伸缩杆(2)、所述压力传感器(3)、所述液位传感器(5)、所述PH检测器(11)、所述电磁阀一(15)、所述电磁阀二(17)和所述气泵(18)电性连接。
2.根据权利要求1所述的新型污水处理设备，其特征在于：所述进水管(7)与所述排水管(8)对称设置在所述箱体(1)内部的左右两侧，所述酸性溶剂存储室(12)与所述碱性溶剂存储室(13)对称设置在所述箱体(1)内部的左右两侧，所述空腔(18)对称设置在所述箱体(1)内部的左右两侧。
3.根据权利要求1所述的新型污水处理设备，其特征在于：所述管道一(14)与所述管道二(16)分别贯穿所述酸性溶剂存储室(12)和所述碱性溶剂存储室(13)，所述导气管(20)贯穿所述空腔(18)通向所述箱体(1)内部，所述进气管(21)贯穿所述空腔(18)通向所述箱体(1)外部。
4.根据权利要求1所述的新型污水处理设备，其特征在于：所述驱动电机(23)与所述箱体(1)的连接处设置有轴承，所述转动连接件(26)与所述电动伸缩杆(2)设置在同一垂直线上。
5.根据权利要求1所述的新型污水处理设备，其特征在于：所述转动连接件(26)与所述转轴(24)转动连接。
说明书
一种新型污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种新型污水处理设备。
背景技术
污水处理就是利用物理、化学和生物的方法对污水进行处理，使污水净化，减少污染，以至达到污水回收、复用，充分利用水资源。其中生活污水指的是人们日常生活中排泄的洗涤水，随着经济高速发展，人们的在各个方面的用水量日益增多，污水中的杂物容易堆积并堵塞下水道，在小区内溢出后，不仅产生极大的异味，而且影响环境卫生。
实用新型内容
针对现有技术的不足，本实用新型公开了一种新型污水处理设备，用于解决污水中的杂物容易堆积并堵塞下水道，从而导致污水溢出地面，造成环境污染的问题。
具体技术方案如下：

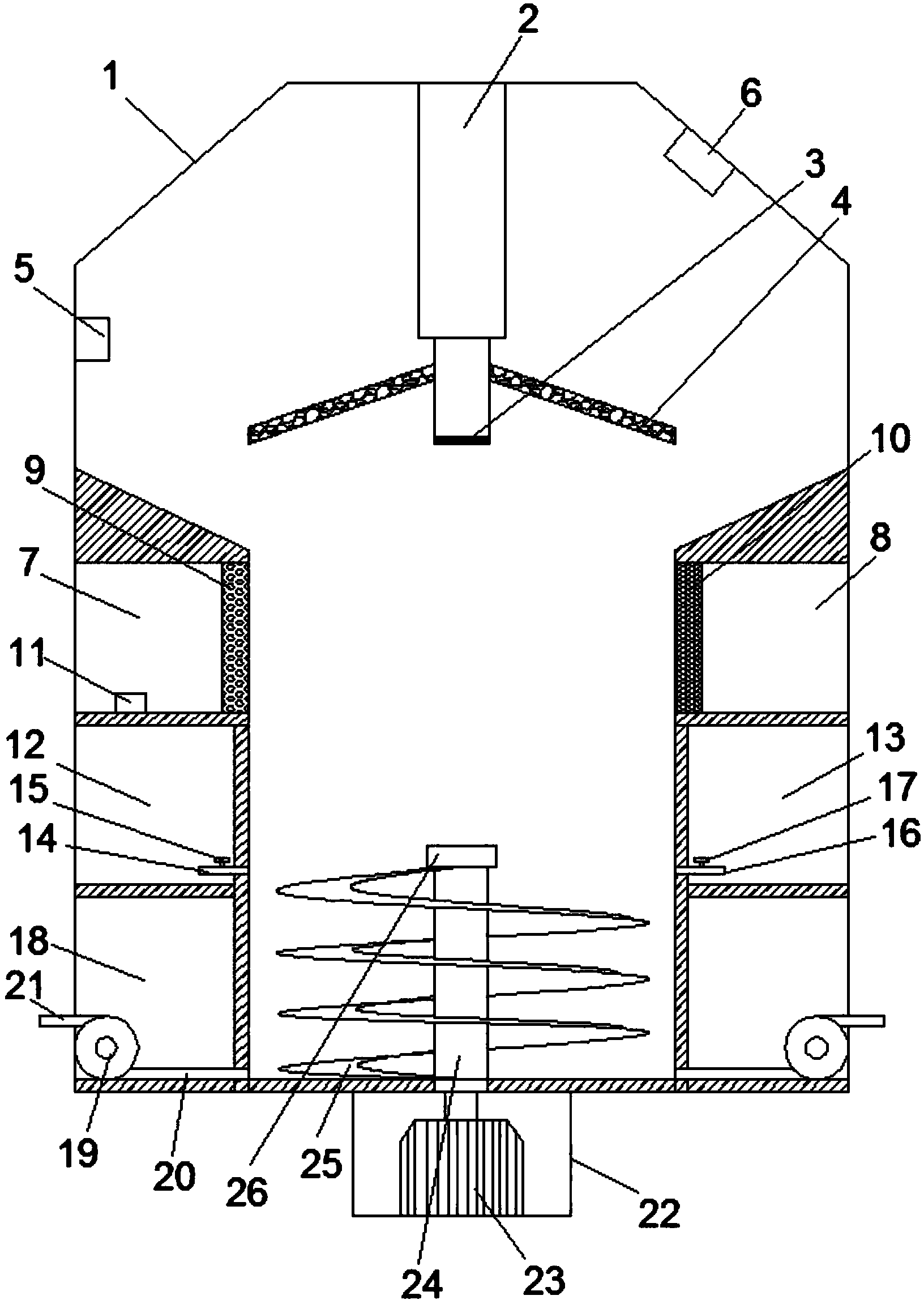

一种新型污水处理设备，包括箱体、电动伸缩杆、压力传感器、筛网、液位传感器、中控器、进水管、排水管、滤网一、滤网二、PH检测器、酸性溶剂存储室、碱性溶剂存储室、管道一、电磁阀一、管道二、电磁阀二、空腔、气泵、导气管、进气管、防护壳、驱动电机、转轴、刀片和转动连接件，所述箱体内部顶端设置有所述电动伸缩杆，所述电动伸缩杆底端设置有所述压力传感器，所述筛网设置于所述电动伸缩杆上，所述电动伸缩杆左右两侧分别设置有所述液位传感器和所述中控器，所述箱体左右两侧壁上于所述液位传感器下方分别设置有所述进水管和所述排水管，所述进水管内部设置有所述滤网一，所述排水管内部设置有所述滤网二，所述PH检测器设置于所述进水管内部底端，所述进水管下方于所述箱体内壁上设置有所述酸性溶剂存储室，所述排水管下方于所述箱体内壁上设置有所述碱性溶剂存储室，所述酸性溶剂存储室与所述碱性溶剂存储室内部分别设置有所述管道一和所述管道二，所述管道一上设置有所述电磁阀一，所述管道二上设置有所述电磁阀二，所述空腔设置有两个且分别设置于所述酸性溶剂存储室与所述碱性溶剂存储室下方，所述空腔内部设置有所述气泵，所述气泵上分别设置有所述导气管和所述进气管，所述箱体外部底端设置有所述防护壳，所述防护壳内部设置有所述驱动电机，所述驱动电机顶端于所述箱体内部设置有所述转轴，所述转轴上设置有所述刀片，所述转轴顶端设置有所述转动连接件，所述中控器分别与所述电动伸缩杆、所述压力传感器、所述液位传感器、所述PH检测器、所述电磁阀一、所述电磁阀二和所述气泵电性连接;
优选的，所述进水管与所述排水管对称设置在所述箱体内部的左右两侧，所述酸性溶剂存储室与所述碱性溶剂存储室对称设置在所述箱体内部的左右两侧，所述空腔对称设置在所述箱体内部的左右两侧;
优选的，所述管道一与所述管道二分别贯穿所述酸性溶剂存储室和所述碱性溶剂存储室，所述导气管贯穿所述空腔通向所述箱体内部，所述进气管贯穿所述空腔通向所述箱体外部;
优选的，所述驱动电机与所述箱体的连接处设置有轴承，所述转动连接件与所述电动伸缩杆设置在同一垂直线上;
优选的，所述转动连接件与所述转轴转动连接。
有益效果：
本实用新型使用时，污水从进水管进入装置内部，进水管内设置有滤网一，能够对污水中的大型垃圾杂质进行初级过滤，此时PH检测器对污水中酸碱度进行检测，当检测到的PH值低时，中控器控制电磁阀二打开，碱性溶剂储存室内部的碱性溶剂从管道二流出，当检测到PH值高时，中控器控制电磁阀一打开，酸性溶剂存储室内部的酸性溶剂从管道一流出，从而达到中和污水中的PH值;然后进入装置内部的污水从排水管排出，排水管内部设置有滤网二，对装置内部的体积小的杂质垃圾进行过滤，当滤网二被堵塞时，污水液位上升，液位传感器检测到水位信息时，中控器控制电动伸缩杆伸长，筛网将悬浮在污水里的体积小的杂质进行下压，直至电动伸缩杆底端抵至转动连接件上，压力传感器感应到压力信息时，中控器控制驱动电机和气泵工作，驱动电机工作，转轴转动，转轴上的刀片对污水中的杂质垃圾进行粉碎搅拌，方便了搅碎后的细碎垃圾从排水管中排出，避免了管道的堵塞，气泵向装置内部持续鼓气，保持了装置内部的气流流动，有效的防止了垃圾的沉淀堆积，搅碎完成后，电动伸缩杆复位，从而恢复装置内部的正常流通，筛网结合电动伸缩杆的设置使得搅碎空间缩小，方便了污水垃圾搅碎，提高了装置的工作效率;中控器的设置使得装置更加智能化，自动化程度高，大大降低了工作人员的污水清理力度。
