申请日2018.04.19
公开(公告)日2018.12.18
IPC分类号C02F3/02
摘要
本实用新型涉及污水处理设备技术领域，尤其是一种便于维护保养的一体化污水处理设备，包括箱体，所述箱体内部从上至下依次水平固定有第三隔板、第二隔板和第一隔板，所述第一隔板下方的箱体内底壁上固定有电机，所述电机一侧的箱体内底壁上固定设有增氧装置，所述电机的输出轴顶端贯穿第一隔板并同轴心固定设有转动杆，所述转动杆远离电机输出轴的一端依次贯穿第二隔板和第三隔板并转动设有固定块，所述固定块远离转动杆的一侧固定在箱体的内顶壁上。本实用新型结构简单，便于维护保养，且污水处理效率高。
权利要求书

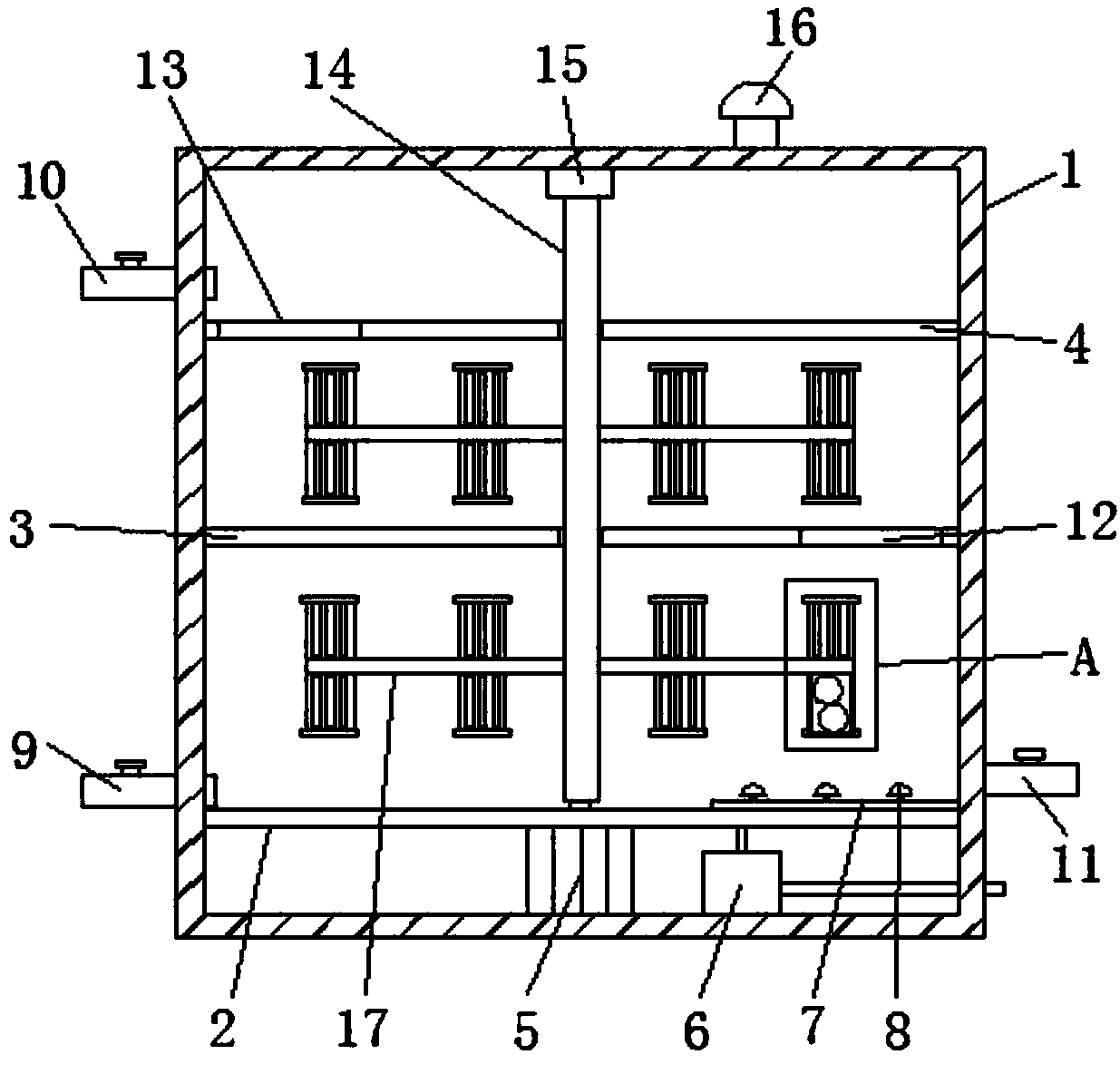

1.一种便于维护保养的一体化污水处理设备，包括箱体(1)，其特征在于，所述箱体(1)内部从上至下依次水平固定有第三隔板(4)、第二隔板(3)和第一隔板(2)，所述第一隔板(2)下方的箱体(1)内底壁上固定有电机(5)，所述电机(5)一侧的箱体(1)内底壁上固定设有增氧装置，所述电机(5)的输出轴顶端贯穿第一隔板(2)并同轴心固定设有转动杆(14)，所述转动杆(14)远离电机(5)输出轴的一端依次贯穿第二隔板(3)和第三隔板(4)并转动设有固定块(15)，所述固定块(15)远离转动杆(14)的一侧固定在箱体(1)的内顶壁上，所述第二隔板(3)两侧的转动杆(14)上均水平固定设有长方形的固定板(17)，所述固定板(17)两侧面上均等距固定有盒体(18)，所述盒体(18)内部设有生物填料(20)，所述盒体(18)远离固定板(17)的一端上安装有密封盖(19)，所述盒体(18)侧壁上等距开设有长方形的第三孔洞(21)，所述第一隔板(2)上方的箱体(1)侧壁上安装有进水管(9)，所述第三隔板(4)上方的箱体(1)侧壁上安装有第一出水管(10)，所述第二隔板(3)和第三隔板(4)上分别开设有第一孔洞(12)和第二孔洞(13)。
2.根据权利要求1所述的一种便于维护保养的一体化污水处理设备，其特征在于，所述增氧装置包括抽气泵(6)，所述抽气泵(6)固定在箱体(1)内底壁上，所述抽气泵(6)的进气管贯穿箱体(1)侧壁并延伸至箱体(1)外部，所述抽气泵(6)的出气管贯穿第一隔板(2)并连通设有导气管(7)，所述导气管(7)固定设置在第一隔板(2)上，所述导气管(7)上等距安装有曝气头(8)。
3.根据权利要求2所述的一种便于维护保养的一体化污水处理设备，其特征在于，所述曝气头(8)一侧的箱体(1)侧壁上设有第二出水管(11)，所述第二出水管(11)上安装有控制阀。
4.根据权利要求1所述的一种便于维护保养的一体化污水处理设备，其特征在于，所述进水管(9)上安装有单向控制阀。
5.根据权利要求1所述的一种便于维护保养的一体化污水处理设备，其特征在于，所述箱体(1)顶壁上分别设有安全阀(16)和维护口(22)，所述维护口(22)上安装有口盖，所述箱体(1)外侧壁上安装有梯子(23)。
说明书
一种便于维护保养的一体化污水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种便于维护保养的一体化污水处理设备。
背景技术
在日常生活中，都会产生大量的生活污水，很多生活污水的污染程度并不高，使用者集中设置污水处理装置来处理污水，现有的污水处理装置不仅处理效率低，而且不方便维护和保养。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种便于维护保养的一体化污水处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种便于维护保养的一体化污水处理设备，包括箱体，所述箱体内部从上至下依次水平固定有第三隔板、第二隔板和第一隔板，所述第一隔板下方的箱体内底壁上固定有电机，所述电机一侧的箱体内底壁上固定设有增氧装置，所述电机的输出轴顶端贯穿第一隔板并同轴心固定设有转动杆，所述转动杆远离电机输出轴的一端依次贯穿第二隔板和第三隔板并转动设有固定块，所述固定块远离转动杆的一侧固定在箱体的内顶壁上，所述第二隔板两侧的转动杆上均水平固定设有长方形的固定板，所述固定板两侧面上均等距固定有盒体，所述盒体内部设有生物填料，所述盒体远离固定板的一端上安装有密封盖，所述盒体侧壁上等距开设有长方形的第三孔洞，所述第一隔板上方的箱体侧壁上安装有进水管，所述第三隔板上方的箱体侧壁上安装有第一出水管，所述第二隔板和第三隔板上分别开设有第一孔洞和第二孔洞。
优选的，所述增氧装置包括抽气泵，所述抽气泵固定在箱体内底壁上，所述抽气泵的进气管贯穿箱体侧壁并延伸至箱体外部，所述抽气泵的出气管贯穿第一隔板并连通设有导气管，所述导气管固定设置在第一隔板上，所述导气管上等距安装有曝气头。
优选的，所述曝气头一侧的箱体侧壁上设有第二出水管，所述第二出水管上安装有控制阀。
优选的，所述进水管上安装有单向控制阀。
优选的，所述箱体顶壁上分别设有安全阀和维护口，所述维护口上安装有口盖，所述箱体外侧壁上安装有梯子。
本实用新型提出的一种便于维护保养的一体化污水处理设备，有益效果在于：污水经过进水管排入到箱体内，电机带动盒体转动，让盒体内部的生物填料充分与污水进行接触，加快生物填料对污水处理的效率，并且经过生物填料处理的污水通过第一孔洞溢到第二隔板上方，再次被第二隔板上方的生物填料净化处理，最后经过第二孔洞溢到第三隔板上方，最后经过第一出水管排出。本实用新型结构简单，便于维护保养，且污水处理效率高。
