申请日2018.04.18
公开(公告)日2018.07.06
IPC分类号F04D7/04; F04D13/08; F04D29/00
摘要
本发明公开了一种双搅拌双切割污水泵，包括泵体、电机、叶轮、接管、第一搅拌切割部和第二搅拌切割部，电机固定于泵体的左端面，电机的电机轴贯穿泵体且于泵体的进水口露出，叶轮设置于泵体内，且叶轮套接固定于电机轴，第一搅拌切割部设置于泵体的右端面，第一搅拌切割部包括第一动刀和第一静刀，第一动刀与第一静刀相配合以切割杂物，第二搅拌切割部设置于进水口处，第二搅拌切割部包括第二动刀和第二静刀，第二动刀与第二静刀相配合以切割杂物。本发明提供的双搅拌双切割污水泵，两级切割能够将污水中的杂物切割破碎，避免堵塞污水泵，而且两级动刀在电机的带动下，搅动池底的沉积物，排污能力强。
权利要求书

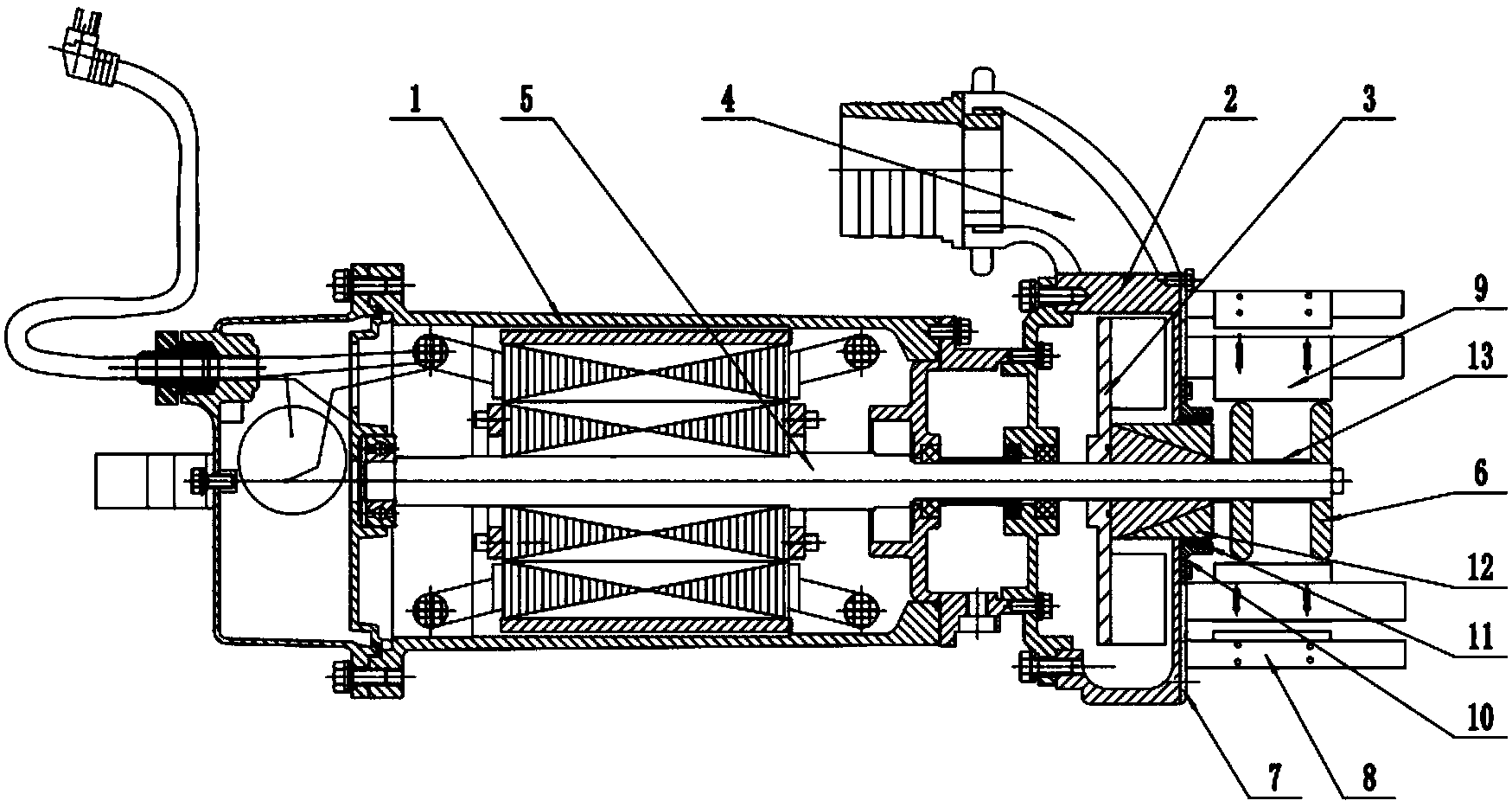

1.一种双搅拌双切割污水泵，其特征在于，所述双搅拌双切割污水泵包括电机(1)、泵体(2)、第一搅拌切割部和第二搅拌切割部，所述泵体(2)为圆柱形空心壳体，所述泵体(2)的右端面设有进水口，所述电机(1)固定于所述泵体(2)的左端面，所述电机(1)的电机轴(5)贯穿所述泵体(2)且所述电机轴(5)的自由端于所述泵体(2)的进水口露出，所述第一搅拌切割部设置于所述泵体(2)的右端面，所述第一搅拌切割部包括第一动刀(6)、第一安装座(7)、安装立柱(8)以及第一静刀(9)，所述第一动刀(6)固定于所述电机轴(5)的自由端，所述第一安装座(7)为环形板，所述第一安装座(7)固定于所述泵体(2)的右端面，且所述第一安装座(7)的轴线与所述电机轴(5)的轴线重合，所述安装立柱(8)固定于所述第一安装座(7)的右侧平面上，所述第一静刀(9)安装于所述安装立柱(8)，且所述第一静刀(9)与所述第一动刀(6)相配合以便切割污水中的杂物，所述第二搅拌切割部设置于所述泵体(2)的进水口处，所述第二搅拌切割部包括第二安装座(10)、第二静刀(11)和第二动刀(12)，所述第二安装座(10)为环形板，所述第二安装座(10)的外径小于所述第一安装座(7)的内径，所述第二安装座(10)固定于所述泵体(2)的右端面，且所述第二安装座(10)的轴线与所述电机轴(5)的轴线重合，所述第二静刀(11)固定于所述第二安装座(10)的右侧平面上，所述第二动刀(12)套接固定于所述电机轴(5)的中部，且所述第二动刀(12)露出所述进水口的长度小于所述第一动刀(6)至所述泵体(2)的右端面的最短距离，所述第二动刀(12)与所述第二静刀(11)相配合以便切割污水中的杂物。
2.根据权利要求1所述的双搅拌双切割污水泵，其特征在于，所述第一动刀(6)为圆形板，所述第一动刀(6)的轴线与所述电机轴(5)的轴线重合。
3.根据权利要求2所述的双搅拌双切割污水泵，其特征在于，所述第一动刀(6)设有两把，两把所述第一动刀(6)沿所述电机轴(5)的轴线方向间隔设置，两把所述第一动刀(6)之间设有轴套(13)以固定两者之间的距离。
4.根据权利要求3所述的双搅拌双切割污水泵，其特征在于，所述第一静刀(9)为矩形板，所述第一静刀(9)的长度大于两把所述第一动刀(6)的厚度与所述轴套(13)的长度之和，以便第一静刀(9)能与两把所述第一动刀(6)配合使用。
5.根据权利要求4所述的双搅拌双切割污水泵，其特征在于，所述安装立柱(8)和所述第一静刀(9)均设有多个且两者数量相同，多个所述安装立柱(8)在所述第一安装座(7)的右侧平面上均匀分布，多个所述第一静刀(9)与多个所述安装立柱(8)一一对应。
6.根据权利要求1所述的双搅拌双切割污水泵，其特征在于，所述第二动刀(12)设有两个第二动刀刃口，两个所述第二动刀刃口均设置于所述第二动刀(12)的外侧表面，两个所述第二动刀刃口相对所述电机轴(5)的轴线对称设置。
7.根据权利要求6所述的双搅拌双切割污水泵，其特征在于，所述第二静刀(11)设有两个第二静刀刃口，两个所述第二静刀刃口均设置于所述第二静刀(11)的内侧表面，两个所述第二静刀刃口相对所述电机轴(5)的轴线对称设置。
8.根据权利要求1-7中任意一项所述的双搅拌双切割污水泵，其特征在于，所述第一动刀(6)和所述第一静刀(9)的材料为510MPa高强度钢，所述第二动刀(12)和所述第二静刀(11)的材料为1200MPa高强度钢。
9.根据权利要求1-7中任意一项所述的双搅拌双切割污水泵，其特征在于，所述双搅拌双切割污水泵还包括叶轮(3)，所述叶轮(3)设置于所述泵体(2)内，且所述叶轮(3)套接于所述电机轴(5)，所述叶轮(3)与所述电机轴(5)通过键连接并传递扭矩。
10.根据权利要求9所述的双搅拌双切割污水泵，其特征在于，所述双搅拌双切割污水泵还包括接管(4)，所述接管(4)固定于所述泵体(2)的外侧且与所述泵体(2)的出水口连通，以便将所述叶轮(3)吸入的污水和污物排出所述泵体(2)。
说明书
一种双搅拌双切割污水泵
技术领域
本发明涉及污水泵技术领域，具体涉及一种双搅拌双切割污水泵。
背景技术
污水泵就是排掉污水的泵，安装于污水池的底部，安装、维修方便，并且连续运转时间长，可靠性高，被广泛应用。污水泵主要输送的污物有：①带有废弃购物袋、卫生巾、破袜烂线的生活污水;②带有各种毛发、残草、竹木签的养殖排泄物;③带有贝壳、小石子的鱼塘淤泥;④带有细铁丝、泡沫块、树枝树叶的城市污水排污。由于被输送的污物中含有易缠绕的物质或易沉积结块、不易被污水泵吸入的物质，传统的污水泵并不容易排掉这类污水，且易缠绕的物质容易造成污水泵堵塞，污水泵一旦堵塞会导致排污不畅，甚至烧毁污水泵的电机，从而给生活和环保带来严重的影响。
发明内容
本发明的目的在于提供一种双搅拌双切割污水泵，用以解决现有污水泵易堵塞、排污能力差的问题。
为实现上述目的，本发明提供了一种双搅拌双切割污水泵，其包括泵体、电机、第一搅拌切割部和第二搅拌切割部，所述泵体为圆柱形空心壳体，所述泵体的右端面设有进水口，所述电机固定于所述泵体左端面，所述电机的电机轴贯穿所述泵体且所述电机轴的自由端于所述泵体的进水口露出，所述第一搅拌切割部设置于所述泵体的右端面，所述第一搅拌切割部包括第一动刀、第一安装座、安装立柱以及第一静刀，所述第一动刀固定于所述电机轴的自由端，所述第一安装座为环形板，所述第一安装座固定于所述泵体的右端面，且所述第一安装座的轴线与所述电机轴的轴线重合，所述安装立柱固定于所述第一安装座的右侧平面上，所述第一静刀安装于所述安装立柱，且所述第一静刀与所述第一动刀相配合以便切割污水中的杂物，所述第二搅拌切割部设置于所述泵体的进水口处，所述第二搅拌切割部包括第二安装座、第二静刀和第二动刀，所述第二安装座为环形板，所述第二安装座的外径小于所述第一安装座的内径，所述第二安装座固定于所述泵体的右端面，且所述第二安装座的轴线与所述电机轴的轴线重合，所述第二静刀固定于所述第二安装座的右侧平面上，所述第二动刀套接固定于所述电机轴的中部，且所述第二动刀露出所述进水口的长度小于所述第一动刀至所述泵体的右端面的最短距离，所述第二动刀与所述第二静刀相配合以便切割污水中的杂物。
其中，所述第一动刀为圆形板，所述第一动刀的轴线与所述电机轴的轴线重合。
其中，所述第一动刀设有两把，两把所述第一动刀沿所述电机轴的轴线方向间隔设置，两把所述第一动刀之间设有轴套以固定两者之间的距离。
其中，所述第一静刀为矩形板，所述第一静刀的长度大于两把所述第一动刀的厚度与所述轴套长度之和，以便第一静刀能与两把所述第一动刀配合使用。
其中，所述安装立柱和所述第一静刀均设有多个且两者数量相同，多个所述安装立柱在所述第一安装座的右侧平面上均匀分布，多个所述第一静刀与多个所述安装立柱一一对应。
其中，所述第二动刀设有两个第二动刀刃口，两个所述第二动刀刃口均设置于所述第二动刀的外侧表面，两个所述第二动刀刃口相对所述电机轴的轴线对称设置。
其中，所述第二静刀设有两个第二静刀刃口，两个所述第二静刀刃口均设置于所述第二静刀的内侧表面，两个所述第二静刀刃口相对所述电机轴的轴线对称设置。
其中，所述第一动刀和所述第一静刀的材料为510MPa高强度钢，所述第二动刀和所述第二静刀的材料为1200MPa高强度钢。
其中，所述双搅拌双切割污水泵还包括叶轮，所述叶轮设置于所述泵体内，且所述叶轮套接于所述电机轴，所述叶轮与所述电机轴通过键连接并传递扭矩。
其中，所述双搅拌双切割污水泵还包括接管，所述接管固定于所述泵体的外侧且与所述泵体的出水口连通，以便将所述叶轮吸入的污水和污物排出所述泵体。
本发明具有如下优点：
本发明提供了一种双搅拌双切割污水泵，其第一动刀与第二静刀配合，在污物随同污水进入污水泵的泵体之前，将污物切割成小块，切割后的污物或者未完全切割破碎的污物，在第二动刀与第二静刀的作用下，再次被切割，使得污物彻底分离成碎屑，碎屑状的污物有利于污水泵抽吸并排出，避免了抽水泵堵塞，保证了排污的顺畅，而且第一动刀和第二动刀在高速电机的带动下，使污水池底部形成局部扰动的水流，搅动池底的沉积污物，将沉积物卷起以便污水泵抽吸，有效解决污水池池底污物沉积、不便排出的问题，提高了污水泵的排污能力。
