申请日2018.04.18
公开(公告)日2018.09.04
IPC分类号G01N33/18
摘要

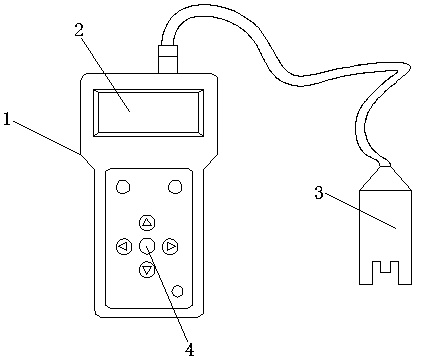

本发明公开了一种便携式污泥浓度检测仪，包括壳体和弹簧，所述壳体的前表面上端设置有显示屏，所述壳体的前表面下端设置有按键，所述壳体的顶部通过电缆连接有检测头，所述壳体的后表面上端设置有安装槽，在本发明中的壳体底部增加了主杆和伸缩杆，并且主杆与伸缩杆通过卡柱与卡孔卡合，使得伸缩杆可以自由伸缩，并且在伸缩杆端部增加了固定套，可将检测头卡进固定套，通过固定套固定检测头，主杆的另一端通过转轴外安装的弹簧套使得主杆从卡槽内拔出后，在弹簧套的作用下转轴转动带动主杆转动，直到转动至主杆与壳体底面垂直位置即可，使得检测头插入水内时，避免了污水的流动带动检测头偏移的情况，保证了检测的数值的准确性。
权利要求书
1.一种便携式污泥浓度检测仪，包括壳体(1)和弹簧(12)，其特征在于：所述壳体(1)的前表面上端设置有显示屏(2)，所述壳体(1)的前表面下端设置有按键(4)，所述壳体(1)的顶部通过电缆连接有检测头(3)，所述壳体(1)的后表面上端设置有安装槽(5)，所述安装槽(5)的一侧设置有卡槽(11)，所述卡槽(11)的一端与安装槽(5)连通，所述卡槽(11)的另一端设置有放置槽(15)，所述卡槽(11)的开口处设置有卡座(17)，所述安装槽(5)的内部设置有转轴(6)，所述转轴(6)的两端设置各设置有一个弹簧套(7)，所述弹簧套(7)的一端与安装槽(5)的内壁固定连接，所述弹簧套(7)的另一端与转轴(6)固定连接，所述转轴(6)的外表面中间位置设置有主杆(8)，所述主杆(8)的一端与转轴(6)固定连接，所述主杆(8)的另一端表面设置有卡孔(13)，所述主杆(8)的内部设置有伸缩杆(10)，所述伸缩杆(10)的一端与卡孔(13)卡合连接处设置有卡柱(14)，所述卡柱(14)的另一端延伸至伸缩杆(10)的内部，且卡柱(14)的另一端与伸缩杆(10)通过弹簧(12)连接，所述伸缩杆(10)的另一端穿过主杆(8)，且伸缩杆(10)的另一端设置有固定套(9)，所述固定套(9)的内侧表面等距离设置有三个凸起片(16)，所述显示屏(2)、检测头(3)和按键(4)与电源电连接。
2.根据权利要求1所述的一种便携式污泥浓度检测仪，其特征在于：所述固定套(9)为环形结构，所述放置槽(15)为半圆柱型结构，所述放置槽(15)的半径与固定套(9)的半径一致。
3.根据权利要求1所述的一种便携式污泥浓度检测仪，其特征在于：所述伸缩杆(10)和主杆(8)完全收缩状态下的长度与卡槽(11)的长度相匹配。
4.根据权利要求1所述的一种便携式污泥浓度检测仪，其特征在于：所述卡柱(14)穿过卡孔(13)的一端为弧形结构。
5.根据权利要求1所述的一种便携式污泥浓度检测仪，其特征在于：所述壳体(1)的前表面边缘处设置有气泡水平仪。
说明书
一种便携式污泥浓度检测仪
技术领域
本发明属于污泥检测设备技术领域，具体涉及一种便携式污泥浓度检测仪。
背景技术
污泥浓度计是为测量市政污水或工业废水处理过程中悬浮物浓度而设计的在线分析仪表。无论是评估活性污泥和整个生物处理过程、分析净化处理后排放的废水，还是检测不同阶段的污泥浓度，污泥浓度计都能给出连续、准确的测量结果，污泥浓度计由变送器和传感器组成。传感器可以方便地安装在池内、排水管、压力管道或自然水体中，污泥浓度计能自动补偿因污染而引起的干扰。传感器带有空气清洗功能，能根据预先设置的时间自动定时清洗，从而大大降低了仪器维护的工作量。
现在为了方便携带，一种便携式的小型污泥浓度检测仪使用非常广泛，可是现在的小型污泥浓度检测仪在使用的过程中，需要保证检测头插入污水里面后与水面保持垂直的状态，可是当污水流动的情况下，检测头浸入水内时，无法保证检测头与水面垂直，从而导致测量的结果不准确。
发明内容
本发明的目的在于提供一种便携式污泥浓度检测仪，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种便携式污泥浓度检测仪，包括壳体和弹簧，所述壳体的前表面上端设置有显示屏，所述壳体的前表面下端设置有按键，所述壳体的顶部通过电缆连接有检测头，所述壳体的后表面上端设置有安装槽，所述安装槽的一侧设置有卡槽，所述卡槽的一端与安装槽连通，所述卡槽的另一端设置有放置槽，所述卡槽的开口处设置有卡座，所述安装槽的内部设置有转轴，所述转轴的两端设置各设置有一个弹簧套，所述弹簧套的一端与安装槽的内壁固定连接，所述弹簧套的另一端与转轴固定连接，所述转轴的外表面中间位置设置有主杆，所述主杆的一端与转轴固定连接，所述主杆的另一端表面设置有卡孔，所述主杆的内部设置有伸缩杆，所述伸缩杆的一端与卡孔卡合连接处设置有卡柱，所述卡柱的另一端延伸至伸缩杆的内部，且卡柱的另一端与伸缩杆通过弹簧连接，所述伸缩杆的另一端穿过主杆，且伸缩杆的另一端设置有固定套，所述固定套的内侧表面等距离设置有三个凸起片，所述显示屏、检测头和按键与电源电连接。
优选的，所述固定套为环形结构，所述放置槽为半圆柱型结构，所述放置槽的半径与固定套的半径一致。
优选的，所述伸缩杆和主杆完全收缩状态下的长度与卡槽的长度相匹配。
优选的，所述卡柱穿过卡孔的一端为弧形结构。
优选的，所述壳体的前表面边缘处设置有气泡水平仪。
与现有技术相比，本发明的有益效果是：在本发明中的壳体底部增加了主杆和伸缩杆，并且主杆与伸缩杆通过卡柱与卡孔卡合，使得伸缩杆可以自由伸缩，并且在伸缩杆端部增加了固定套，可将检测头卡进固定套，通过固定套固定检测头，主杆的另一端通过转轴外安装的弹簧套使得主杆从卡槽内拔出后，在弹簧套的作用下转轴转动带动主杆转动，直到转动至主杆与壳体底面垂直位置即可，使得检测头插入水内时，避免了污水的流动带动检测头偏移的情况，保证了检测的数值的准确性。
