申请日2018.04.18
公开(公告)日2018.08.24
IPC分类号B01F7/18; B01F15/00; B01D33/35
摘要
本发明公开了一种市政污水处理装置，包括污水处理罐，所述污水处理罐的下端中部安装有伺服电机，所述伺服电机输出端的转轴伸入至污水处理罐的内腔，所述转轴侧边通过连接杆连接有搅拌叶，所述转轴由上至下套接有下端开口设置的圆柱筒，所述圆柱筒的侧壁通过固定板安装有过滤网袋连接板，所述过滤网袋连接板的后侧连接有过滤网袋，本发明开启伺服电机，使得转轴转动，这样连接杆就可以带动搅拌叶对污水处理罐内部污水进行搅拌;同时，转轴由上至下套接有下端开口设置的圆柱筒，且连接杆卡接于卡接槽，使得转轴在转动时，圆柱筒也转动，这样污水经由第一开口槽进入通槽，最后进入过滤网袋，经由过滤网袋的过滤。
权利要求书

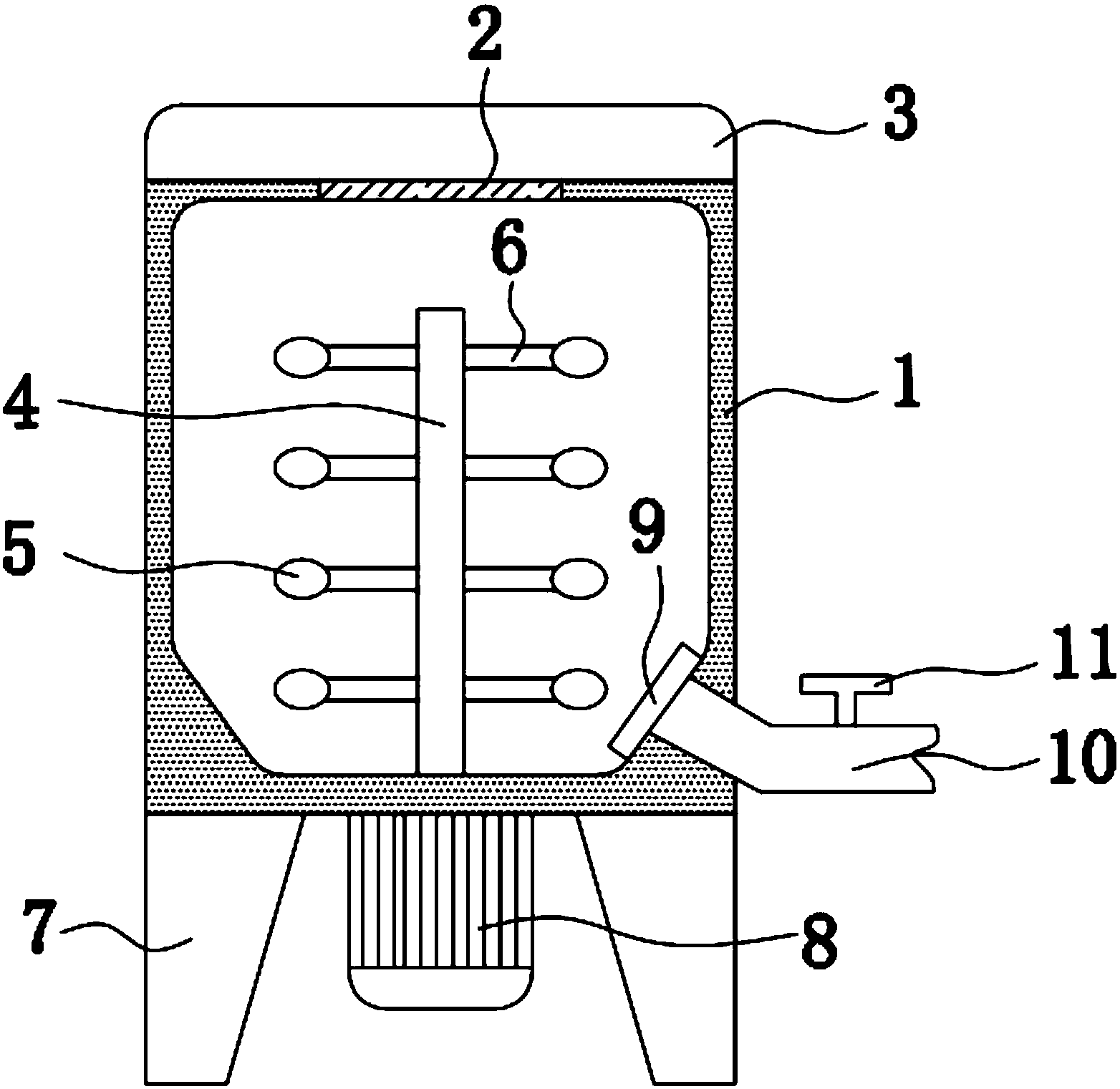

1.一种市政污水处理装置，包括污水处理罐(1)，其特征在于：所述污水处理罐(1)的上端中部设有污水入口(2)，所述污水处理罐(1)的下端中部安装有伺服电机(8)，所述伺服电机(8)输出端的转轴(4)伸入至污水处理罐(1)的内腔，所述转轴(4)侧边通过连接杆(6)连接有搅拌叶(5)，所述转轴(4)由上至下套接有下端开口设置的圆柱筒(12)，所述圆柱筒(12)的侧壁通过固定板(13)安装有过滤网袋连接板(18)，所述过滤网袋连接板(18)的后侧连接有过滤网袋(17)，所述污水处理罐(1)的右侧下部连接有排污管(10)，所述排污管(10)上设有阀门(11)，所述排污管(10)的进水口通过螺母(9)固定于污水处理罐(1)内腔。
2.根据权利要求1所述的一种市政污水处理装置，其特征在于：所述污水处理罐(1)的底部设有支腿(7)，所述污水处理罐(1)与支腿(7)一体成型。
3.根据权利要求1所述的一种市政污水处理装置，其特征在于：所述污水处理罐(1)的内腔底部呈漏斗型设置。
4.根据权利要求1所述的一种市政污水处理装置，其特征在于：所述污水处理罐(1)的上端铰接有端盖(3)，所述端盖(3)的下端沿边粘贴有密封垫圈。
5.根据权利要求1所述的一种市政污水处理装置，其特征在于：所述圆柱筒(12)的上端中部设有凹槽(15)，所述凹槽(15)内设有把手(16)。
6.根据权利要求1所述的一种市政污水处理装置，其特征在于：所述凹槽(15)的侧壁设有卡接槽(14)，所述连接杆(6)卡接于卡接槽(14)。
7.根据权利要求1所述的一种市政污水处理装置，其特征在于：所述固定板(13)的前后部分别设有第一开口槽(131)和第二开口槽(132)，所述过滤网袋连接板(18)插接于固定板(13)内。
8.根据权利要求1所述的一种市政污水处理装置，其特征在于：所述过滤网袋连接板(18)的中部设有通槽(19)。
说明书
一种市政污水处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种市政污水处理装置。
背景技术
污水处理时目前一项重要的环保工作，但是现有的污水处理设备价格都 比较昂贵，不利于环保工作的顺利开展。因此，需要一种简单、成本低的污 水处理设备，适用于不同
车间厂房或者家庭使用。
如申请号为CN201720796940.5的中国专利，其公开了一种市政污水处理装置，包括第一污水处理罐和第二污水处理罐，所述第一污水处理罐的顶端表面固定安装有固定杆，所述固定杆的顶部设有太阳能光伏发电板，所述第一污水处理罐的左端顶部设有进水口，所述第一安装支架的内部设有电机，所述电机的顶部输出轴与第一污水处理罐的内部连通;
其在对污水进行搅拌的同时，不能对污水进行过滤，一道工序需要一个装置，工作效率低，耗能严重。为此，我们推出一种市政污水处理装置。
发明内容
本发明的目的在于提供一种市政污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种市政污水处理装置，包括污水处理罐，所述污水处理罐的上端中部设有污水入口，所述污水处理罐的下端中部安装有伺服电机，所述伺服电机输出端的转轴伸入至污水处理罐的内腔，所述转轴侧边通过连接杆连接有搅拌叶，所述转轴由上至下套接有下端开口设置的圆柱筒，所述圆柱筒的侧壁通过固定板安装有过滤网袋连接板，所述过滤网袋连接板的后侧连接有过滤网袋，所述污水处理罐的右侧下部连接有排污管，所述排污管上设有阀门，所述排污管的进水口通过螺母固定于污水处理罐内腔。
优选的，所述污水处理罐的底部设有支腿，所述污水处理罐与支腿一体成型。
优选的，所述污水处理罐的内腔底部呈漏斗型设置。
优选的，所述污水处理罐的上端铰接有端盖，所述端盖的下端沿边粘贴有密封垫圈。
优选的，所述圆柱筒的上端中部设有凹槽，所述凹槽内设有把手。
优选的，所述凹槽的侧壁设有卡接槽，所述连接杆卡接于卡接槽。
优选的，所述固定板的前后部分别设有第一开口槽和第二开口槽，所述过滤网袋连接板插接于固定板内。
优选的，所述过滤网袋连接板的中部设有通槽。
与现有技术相比，本发明的有益效果是：本发明开启伺服电机，使得转轴转动，这样连接杆就可以带动搅拌叶对污水处理罐内部污水进行搅拌;同时，转轴由上至下套接有下端开口设置的圆柱筒，且连接杆卡接于卡接槽，使得转轴在转动时，圆柱筒也转动，这样污水经由第一开口槽进入通槽，最后进入过滤网袋，经由过滤网袋的过滤;使用时，当过滤网袋需更换，停止伺服电机工作，待转轴完全静止时，开启端盖，再通过向上提起把手，将圆柱筒取下，通过将过滤网袋连接板拔出固定板内，更换新的过滤网袋连接板即可完成过滤网袋的更换。
